Caractéristiques
- Nombre de rangées: 3

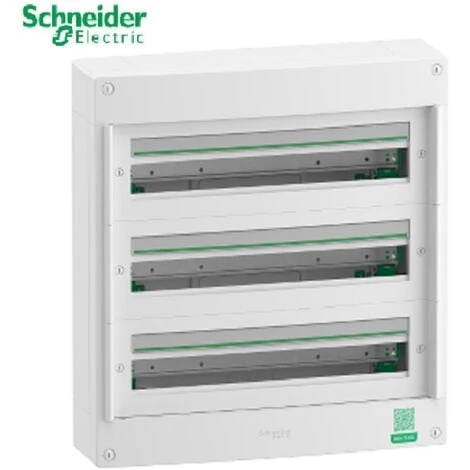

Coffret électrique saillie 3 rangées 24 modules au total 72 modulesType rési9 Schneider Rési 9 R9H24403
Avantages et caractéristiques
- Facile et rapide à utilisation
Caractéristiques principales :
-
gamme Resi9 nom du produit Resi9 CX fonction produit Boîtier type de coffret Coffret de répartition Nb of 18 mm modules 24 équipement fournis 3 kit de marquage
1 support de bloc terminal
2 bornier de terre1 Coiffe
3 Rail Din
3 protection d’étiquette
5 obturateur
3 étiquette avec inscription
4 support de câbles et goulotteslivré sans portenormes IEC 60670-24
CEI 60670-1couleur Boîtier: blanc (RAL 9003)
Caractéristiques complémentaires :
| installation du coffret | En saillie | |||
|---|---|---|---|---|
| Nb rail horizontal | 3 | |||
| nombre de plaques | 5 pour 18 mm divisible | |||
| In courant assigné d’emploi | 90 A se conformer à CEI 60670 | |||
| type de rail | DIN | |||
| compatibilité des répartiteur, peigne, JdB | Compatible XE | |||
| nombre de borniers | 1 terre avec 14 départs + 1 terre avec 24 départs | |||
| départs du bornier répartiteur |
3 x 25 mm² + 21 x 4 mm² pour terre | |||
| matière du coffret | Matériaux auto-extinguible |
| poids du produit | 9,646 kg | |
|---|---|---|
| largeur | 550 mm | |
| hauteur | 600 mm | |
| profondeur | 148 mm |
| tenue au feu | 750 °C se conformer à EN/IEC 60695-2-11 | |
|---|---|---|
| degré de protection IP | IP30 se conformer à EN/IEC 60529 IP40 avec porte se conformer à EN/IEC 60529 | |
| Tenue aux chocs IK | IK08 se conformer à EN 50102 IK08 se conformer à IEC 62262 IK09 avec porte se conformer à EN 50102 IK09 avec porte se conformer à IEC 62262 |
- Marque : Schneider
- Type : Tableau électrique
- Numéro de pièce fabricant : R9H24405
