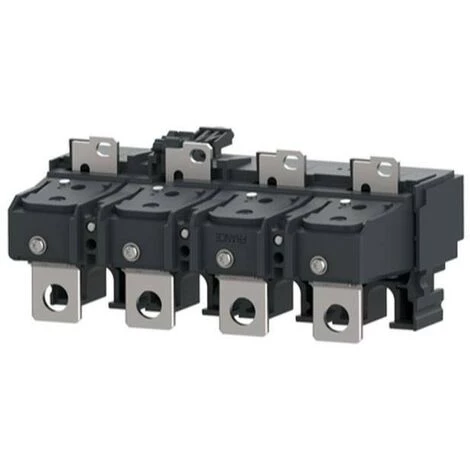

Déclencheur Schneider ComPacT NSX 160/250 125A 4P C166TM125

Déclencheur TM125D pour les disjoncteurs automatiques ComPacT NSX 160/250 avec les caractéristiques suivantes :



• Nom de la version : TM-D
• Technologie du voyage : Magnétothermique
• Nombre de pôles : 4
• Pouvoir de déclenchement : 125A
• Tension nominale de fonctionnement : 690V AC 50/60 Hz
• Type de réseau : courant alternatif
• Classe de protection contre les chocs électriques : Classe II
• Degré de pollution : 3 selon la norme IEC 60947-1
• Degré de protection IP40 selon la norme IEC 60529
• Compatibilité avec la gamme : ComPacT nouvelle génération NSX160 – ComPacT nouvelle génération NSX250

Le TM125D est un disjoncteur thermomagnétique 3D à 4 pôles utilisé sur les disjoncteurs ComPacT NSX 160/250.



Ce disjoncteur thermomagnétique de 125 A est le choix optimal pour toutes les applications de distribution. Il intègre une protection réglable contre les surcharges thermiques et une protection fixe contre les courts-circuits magnétiques.



Ce produit fait partie de notre architecture EcoStruxure Power lorsqu’il est associé au châssis de base PowerTag NSX et ComPacT NSX.



Autres caractéristiques techniques :

• Application du dispositif : Distribution
• Fonctions de protection contre les déclenchements : LI
• Type de réglage du pick-up long Ir (protection thermique) : Réglable
• Plage de réglage du capteur de protection longue durée : 0,7…1 x pouce
• Type de réglage du délai de protection long tr : Fixe
• Plage de réglage du délai de protection à long terme : 120400 s à 1,5 x In 15 s à 6 x Ir
• Température de l’air ambiant pour le fonctionnement : -25/+70 degrés
• Température de l’air ambiant pour le stockage : -50/+85 degrés



Type de protection :

• L : pour la protection contre les surcharges (thermiques)
• I : pour la protection contre les courts-circuits (magnétique)

• Typologie : Décrocheurs
• Pôles : 4P
• Ampère : 125A
