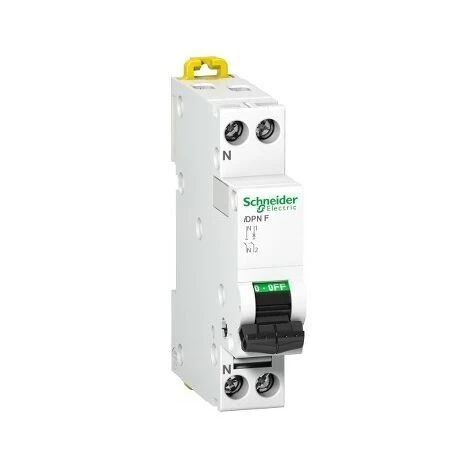

Disjoncteur DPN – F 1P + N 32A Schneider A9N21648

Caractéristiques

• Courant nominal: 32
• Courbe de déclenchement: C
• Tension de fonctionnement: 230
• Position des connecteurs: Bas
• Largeur: 18
• Profondeur: 78
• Hauteur: 81

Disjoncteur disjoncteur iDPN (étroit)

1P+N: la Phase protégé, neutre et n’est pas protégé

32 Ampères

iDPN F
La puissance de découpe:
6 kA, UNE-en 60947-2
6000 À UNE-EN 60898
La Courbe C

Interrupteur miniature disjoncteur DPN 1P+N 32A Schneider A9N21648

Caractéristiques générales:

Produit certifié par AENOR selon UNE-en 60898

• Phase protégé, neutre et n’est pas protégé.
• Fermeture de la forte et couper totalement apparente.
• Tension de travail: CA 230 V entre phase et neutre CA 400 V entre phases.
• Raccordement par boîte à bornes pour câbles de cuivre:
• Flexible: 10 mm 2 .
• Rigide: jusqu’à 16 mm 2 .
• L’espace à l’avant pour des autocollants de 12 mm
• Ancrable tous les auxiliaires de gamme Clario.

Caractéristiques techniques

À la fréquence du réseau 50/60 Hz [Ue] tension assignée d’emploi: 230 V AC 50/60 Hz entre phase et neutre
La limite de déclenchement magnétique 5…10 x In [Ics] pouvoir de la cour en service 4.5 kA 75 % x Icu à 230 V AC 50/60 Hz conforme à IEC 60947-2
6000 À 100 % vis : Icn 230 V AC 50/60 Hz conformément à en/IEC 60898-1
Classe de limitation 3 selon l’en/IEC 60898-1 [Ui] Tension d’isolement nominale AC 400 V 50/60 Hz conformément à en/IEC 60898-1 [Uimp] Résistance à la tension de choc 4 kV conformément à IEC 60947-2
Indicateur de Position du contact lui-Même
Type de Levier de commande
L’affichage dans les locaux de l’Indication on/off
Type de clip de fixation Réglable
Support de montage sur Rail DIN
Les étapes de 9 mm 2
Hauteur 81 mm
Largeur 18 mm
Profondeur 78 mm
Produit poids 115 g
Couleur Blanc
Durabilité mécanique de 20000 cycles
Durée de vie électrique 20000 cycles AC
Description les options de verrouillage Dispositif de verrouillage avec cadenas
Raccordements – bornes Borne de type tunnel, vers le bas Souple fil(s) de 0,33…10 mm2 max
Les bornes type tunnel rigide fil(s) 0.75…16 mm2 max
Les bornes type tunnel, jusqu’câblage Flexible(s) de 0,33…10 mm2 max
Les bornes type tunnel, jusqu’câblage(s) 0.75…16 mm2 max
La longueur de fil nu pour connecter les bornes 13 mm
Couple de serrage 2 N. m
Protection contre les fuites à la terre Bloc indépendant

• Amplis : 32A
• EAN : 3606480383632
• Fabricant : Schneider
• Gamme : Terciario
• Pas de. des pôles : 1P+N
• Référence : A9N21648
• Tension nominale (V) : 230V
