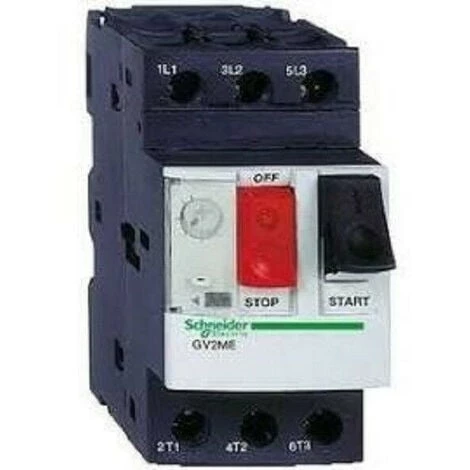

Disjoncteur Moteur GV2ME – 0,1A à 0,16 A – Schneider GV2ME01

Caractéristiques

• Type de produit: Disjoncteur
• Courbe de déclenchement: D
• Type de connexion: A vis
• Certification environnementale: NF CES

Disjoncteur Moteur GV2ME – 0,1 à 0,16 A – 3P 3D – déclencheur magnétique –     Marque Schneider référence GV2ME01 Garantie 2 ans

Avantages et caractéristiques

• Facile et rapide à  utilisation
• Disjoncteur moteur 0,1 A à 0,16  A
• Type GV2ME
• Conforme CE et NF
• Raccordement Fil Rigide ou Fil souple .

Caractéristiques principales :

• • • Gamme : TeSys
    • Product name : TeSys GV2
    • Nom abrégé d’appareil : GV2ME
    • Type de produit ou de composant : Disjoncteur
    • Application du disjoncteur : Protection moteur
    • Description des pôles : 3P
    • Type de réseau : AC
    • Catégorie d’emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
    • Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1

• Pouvoir de coupure : Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2
• [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
• Zone de réglage de protection thermique : 0.1…0.16 A
• Technologie de déclencheur : Thermique-magnétique

• • Courant de déclenchement magnétique : 1.5 A


Caractéristiques complémentaires :

• Mode d’installation : Par clips / Par vis
• Support de montage : Platine / Rail
• Position de montage : Horizontal / Vertical
• Type de commande : Bouton rotatif
• [ue] tension assignée d’emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
• [ui] tension assignée d’isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
• [ith] courant thermique conventionnel : 65 A conformément à IEC 60947-4-1
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
• Puissance dissipée par pôle : 2.5 W
• Durée de vie mécanique : 100000 cycle
• Durée de vie électrique : 100000 cycle pour AC-3 à 440 V In
• Vitesse de commande : 25 cyc/h
• Service assigné : Continu conformément à IEC 60947-4-1
• Mode de raccordement : Connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² – cable stiffness : rigide / Connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² – cable stiffness : souple – sans extrémité de câble / Connecteurs à vis BTR EverLink 2 câble(s) 1…25 mm² – cable stiffness : souple – avec extrémité de câble
• Couple de serrage : 1.7 N.m – sur connecteurs à vis BTR EverLink- câble 25 mm² / 5…8 N.m – sur connecteurs à vis BTR EverLink- câble 35 mm²
• Robustesse mécanique : Chocs fermé 15 Gn for 11 ms conformément à IEC 60068-2-27 / Chocs ouvert 30 Gn pour 11 ms conformément à IEC 60068-2-27 / Vibrations 4 Gn, 5…300 Hz conformément à IEC 60068-2-6
• Aptitude au sectionnement : Oui conformément à IEC 60947-1
• Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
• Hauteur : 89 mm
• Largeur : 45 mm
• Profondeur : 78,2 mm

• Marque : Schneider
• Type : Disjoncteur Moteur
• Numéro de pièce fabricant : GV2ME01
