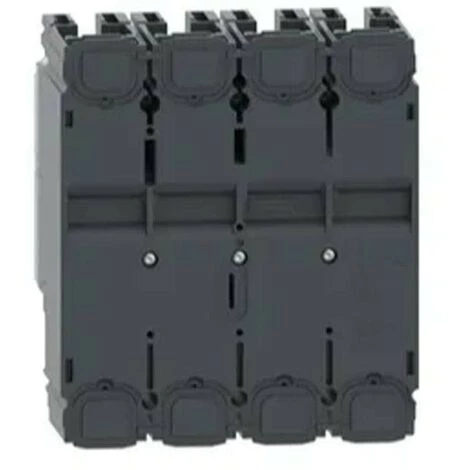

Disjoncteur Schneider Sans Déclenchement ComPacT NSX160N 50kA 4P C16N4

Disjoncteur de base Schneider ComPacT NSX160N sans déclencheur avec les caractéristiques suivantes :



• Niveau de performance : N 50 kA 415V AC
• Nombre de pôles : 4
• Courant nominal : 160A
• Tension nominale de fonctionnement : 690V AC 50/60 Hz selon IEC 60947-2
• Tension d’isolation nominale : 800V AC 50/60 Hz selon IEC 60947-2
• Tension nominale de résistance aux chocs : 8 kV selon IEC 60947-2
• Degré de protection IP40 selon IEC 60529
• Degré de protection IK07 selon la norme IEC 62262

ComPacT NSX est conçu pour optimiser l’espace et la capacité d’interruption pour toutes les applications standard et spécifiques.



Points forts :

• Ce cadre de base est fourni sans disjoncteur, et est compatible avec tout type de disjoncteur à commander séparément.
• Pouvoir de coupure Icu est de 50kA à 415VAC 50/60Hz
• La tension de fonctionnement est de 690VAC 50/60Hz (limitée à 440VAC 50/60Hz si une protection différentielle est présente).
• Peut être équipé d’une variété de fonctions et d’accessoires optionnels.
• Les dimensions sont de 140 mm x 161 mm x 86 mm.
• Conforme aux normes internationales (IEC 60947), CCC, EAC et aux spécifications maritimes.
• ComPacT NSX160N fait partie de l’architecture Schneider Electric EcoStruxure Power.
• Le style vert inimitable de Schneider Electric pour toute la gamme ComPacT
• Réduction estimée à 40 % du temps de câblage pour les fabricants de panneaux.
• Installation plus facile grâce au nouveau design ergonomique de la plaque frontale
• Assurez-vous que tous les auxiliaires sont au bon endroit et vérifiez que vous avez la bonne classification des bobines.
• Nouveau levier ergonomique pour une commande manuelle facile de l’interrupteur



Caractéristiques :

• Gamme : Nouvelle génération de ComPacT
• Aptitude à l’isolation : oui selon EN/IEC 60947-2
• Catégorie d’utilisation : A
• Type de contrôle : On/Off
• Mode de montage : Fixe
• Raccordement de l’élévation : avant
• Connexion négative : Avant
• Pas de connexion : 35 mm
• Durabilité mécanique : 40000 cycles selon IEC 60947-2
• Dimensions : hauteur 161mm – largeur 140mm – profondeur 86mm
• Température de l’air ambiant pour le fonctionnement : -25/+70 degrés
• Température de l’air ambiant pour le stockage : -50/+85 degrés



Pouvoir de coupure maximal assigné en court-circuit

• 10 kA à 600 V AC 50/60 Hz selon UL 508 – 85 kA à 240 V AC 50/60 Hz selon UL 508
• 10 kA Icu à 660/690 V AC 50/60 Hz selon IEC 60947-2
• 35 kA Icu à 525 V AC 50/60 Hz selon IEC 60947-2
• 50 kA à 480 V AC 50/60 Hz selon UL 508
• 36 kA Icu à 500 V AC 50/60 Hz selon IEC 60947-2
• 50 kA 380 /415 V AC 50/60 Hz selon IEC 60947-2
• 50 kA Icu à 440 V AC 50/60 Hz selon IEC 60947-2
• 90 kA Icu à 220/240 V AC 50/60 Hz selon IEC 60947-2



Pouvoir de coupure nominal en court-circuit :

• 10 kA à 660/690 V AC 50/60 Hz selon IEC 60947-2
• 35 kA à 525 V AC 50/60 Hz selon IEC 60947-2
• 36 kA à 500 V AC 50/60 Hz selon IEC 60947-2
• 50 kA @ 380/415 V AC 50/60 Hz selon IEC 60947-2
• 50 kA @ 440 V AC 50/60 Hz selon IEC 60947-2
• 90 kA à 220/240 V AC 50/60 Hz selon IEC 60947-2



Durabilité électrique :

• 40000 cycles 440 V AC 50/60 Hz In/2 selon IEC 60947-2
• 15000 cycles 690 V AC 50/60 Hz In/2 selon IEC 60947-2
• 20000 cycles 440 V AC 50/60 Hz In selon IEC 60947-2
• 7500 cycles 690 V AC 50/60 Hz Conforme à la norme IEC 60947-2

• Typologie : Interrupteurs
• Pôles : 4P
• Pouvoir : 50KA
• Ampère : 160A
