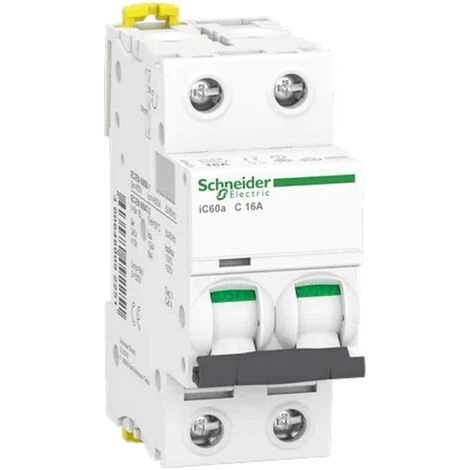

Interrupteur Magnétothermique Schneider 2P 16A 4,5 KAC 2 Modules A9F64216

Caractéristiques

• Courant nominal: 16
• Largeur: 36

Interrupteur magnétothermique Schneider 2P 16A 4,5 KAC 2 modules A9F64216

Caractéristiques Présentation Le Déploiement Gamme De L’Application Acti 9 Nom du produit Acti 9 iC60 Le type de produit ou de composant Commutateur modulaire Nom court IC60a Nombre de pôles 2P Nombre de pôles protégés 2 Courant nominal [En] 16 Type de réseau CA Technologie voyage de l’unité d’Interrupteur Code de la courbe C Pouvoir de coupure 6 kA Icu conforme à EN/IEC 60947-2 – 380…415 V AC 50/60 Hz 10 kA Icu conforme à EN/IEC 60947-2 – 220…240 V AC 50/60 Hz 4500 Un Icn conforme à EN/IEC 60898-1 – 400 V AC 50/60 Hz L’utilisation de la catégorie catégorie de de de conforme à la norme EN 60947-2 Catégorie conforme à IEC 60947-2 L’Attitude de coupe C’est conforme à la norme EN 60947-2 Il est conforme à IEC 60947-2 Oui conforme à EN 60898-1 Il est conforme à IEC 60898-1 Normes de référence IEC 60898-1 EN 60898-1 EN 60947-2 IEC 60947-2 Caractéristiques techniques À la fréquence du réseau 50/60 Hz La limite de déclenchement magnétique 8 x In +/- 20% Pouvoir nominal de coupure de service [Ics] 4500 100 % x Icu conforme à EN 60898-1 – 400 V AC 50/60 Hz 4500 100 % x Icu conforme à IEC 60898-1 – 400 V AC 50/60 Hz 10 kA 100 % x Icu conforme à EN 60947-2 – 220…240 V AC 50/60 Hz 6 kA 100 % x Icu conforme à EN 60947-2 – 380…415 V AC 50/60 Hz 10 kA 100 % x Icu conforme à IEC 60947-2 – 220…240 V AC 50/60 Hz 6 kA 100 % x Icu conforme à IEC 60947-2 – 380…415 V AC 50/60 Hz Limitation de catégorie 3 conforme à EN 60898-1 3 conforme à IEC 60898-1 Tension d’isolement nominale [Ui] 500 V AC 50/60 Hz conforme à IEC 60947-2 500 V AC 50/60 Hz conforme à EN 60947-2 Tension assignée de tenue aux impulsions [Uimp] 6 kV conforme à EN 60947-2 6 kV conforme à IEC 60947-2 De la position des contacts Type de Levier de commande Le reporting Local Indicateur de l’obturateur Le Mode de fixation du guide combo-amovible, installé Support pour montage sur rail DIN Distance de 9 mm 4 Largeur 36 mm La profondeur de 78,5 mm Couleur Blanc Raccordements – bornes seul Terminal, haut ou bas rigide de câble 1…25 mm2 max Seul terminal, haut ou bas souple des câbles 1…16 mm2 max Dénudage de câble de la longueur 14 mm haut ou le bas Couple de serrage 2 Nm en haut ou en bas Protection différentielle Bloc séparé Environnement Degré de protection IP IP20 B conforme à EN/IEC 60529

• Modules : 2
• Pôles : 2P
• Courbe : C
• Pouvoir : 4.5KA
• Ampère : 16A
• Protections du circuit : Disjoncteurs
