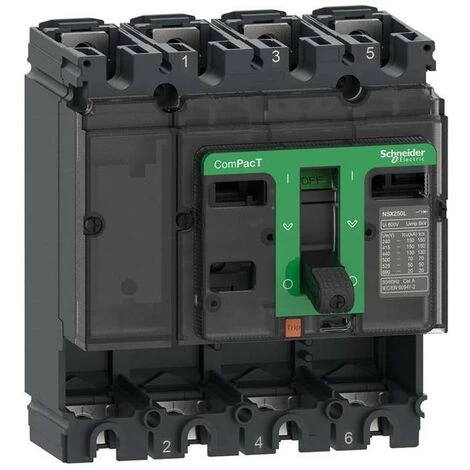

Interrupteur Schneider Non Sectionneur ComPacT New Gen NSX160B 25kA 4P C16B4

Caractéristiques

• Profondeur: 86

Interrupteur Schneider sans libération ComPacT New Gen avec les caractéristiques suivantes :



• Niveau de performance « B » 25 kA 415V « AC ».
• Nombre de pôles : 4
• Tension nominale de fonctionnement : 690V AC 50/60 Hz selon IEC 60947-2
• Tension d’isolation nominale : 800V AC 50/60 Hz selon IEC 60947-2
• Tension nominale de résistance aux chocs : 8 kV selon IEC 60947-2
• Température ambiante de fonctionnement : -25/+70 degrés
• Température de stockage : -50/+85 degrés
• Courant nominal : 160A

Capacité nominale d’interruption de service :

• 20 kA à 440 V « AC » « 50/60 Hz » selon IEC 60947-2
• 25 kA à 380/415 V « AC » « 50/60 Hz » selon IEC 60947-2
• 40 kA @ 220/240 V « AC » « 50/60 Hz » selon IEC 60947-2
• 15 kA à 500 V « AC » « 50/60 Hz » selon IEC 60947-2



Vie électrique :

• 40000 cycles 440 V « AC » « 50/60 Hz » In/2 selon IEC 60947-2
• 15000 cycles 690 V « AC » « 50/60 Hz » In/2 selon IEC 60947-2
• 20000 cycles 440 V « AC » « 50/60 Hz » Selon IEC 60947-2
• 7500 cycles 690 V « AC » « 50/60 Hz » Selon IEC 60947-2



Autres spécifications :

• Degré de pollution : 3 selon la norme IEC 60664-1
• Degré de protection IP : IP40 selon la norme IEC 60529
• Degré de protection IK : IK07 selon la norme IEC 62262
• Support de montage : Plaque arrière
• Fixations supérieures : Côté frontal
• Raccordements inférieurs : Côté frontal
• Pas de connexion : 35 mm
• Dimensions : hauteur 161 mm – largeur 140 mm – profondeur 86 mm

• Typologie : Interrupteurs
• Pôles : 4P
• Pouvoir : 25KA
• Ampère : 160A
