Caractéristiques

• Caractéristiques: Modulaire

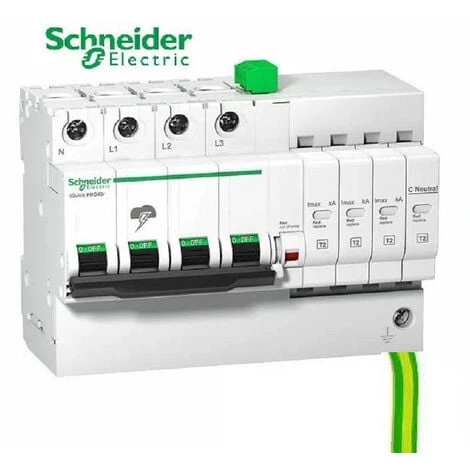

Parafoudre 3P+N type 2 Acti9 iQuick PRD20r  20kA avec report de signalisation

Schneider A9L16297 livré avec câble de terre 16 mm²

Marque Schneider Réf : A9L16297

Caractéristiques principales :

Gamme : Acti9

Nom du produit : PRD20r

Fonction produit : Parafoudre
Nom de l’appareil : iQuick
Nombre de pôles : 3P + N

Livré avec câble de terre 16 mm² et 2 embouts à sertir ( câble non monté )
Signalisation à distance : avec 1 SD ( 1 C/O )
Type de parafoudre : Réseau de distribution électrique
Schéma de liaison à la terre : TN-S / TT
Labels qualité : CE

Caractéristiques complémentaires :

• Technologie du parafoudre : MOV + GDT

• [ue] tension assignée d’emploi :

  • 230 V (+/- 10 %) AC 50/60 Hz
  • 400 V (+/- 10 %) AC 50/60 Hz

• Courant nominal de décharge :

  • Mode différentiel : 5 kA L/N
  • Mode commun : 5 kA L/PE
  • Mode commun : 5 kA N/PE

• Courant de décharge maximal :

  • Mode commun : 20 kA L/PE
  • Mode commun : 20 kA N/PE
  • Mode différentiel : 20 kA L/N

• [uc] tension maximale de service permanent :

  • Mode commun : 264 V N/PE
  • Mode commun : 350 V L/PE
  • Mode différentiel : 350 V L/N

• [up] niveau de protection en tension : Type de sectionneur : Disjoncteur intégré Icu 25 kA

  • 1,5 kV type 2 mode commun L/PE
  • 1,5 kV type 2 mode commun N/PE
  • 1,5 kV type 2 mode différentiel L/N

• Courant de court-circuit : 25 kA

• Signalisation locale : Repère couleur: blanc/rouge

• Tension circuit de signalisation : C.a. : 250 V 50/60 Hz

• Courant de sortie signalisation : 2 A

• Mode d’installation : Encliquetable

• Support de montage : Rail DIN

• Pas de 9 mm : 14,7

• Dimensions : Masse du produit : 0,84 kg

  • Hauteur : 94 mm
  • Largeur : 131,5 mm
  • Profondeur : 75,9 mm

• Couleur : Blanc ( RAL 9003 )

• Temps de réponse : <= 25 ns

• Mode de raccordement : Couple de serrage : 2.5 N.m

  • Borne du type à cage dessous 2.5…25 mm²
  • Borne du type à cage partie supérieure 2.5…25 mm²

 Garantie 2 ans

• Marque : Schneider
• Type : Parafoudre Triphasé
• Numéro de pièce fabricant : A9L16297
