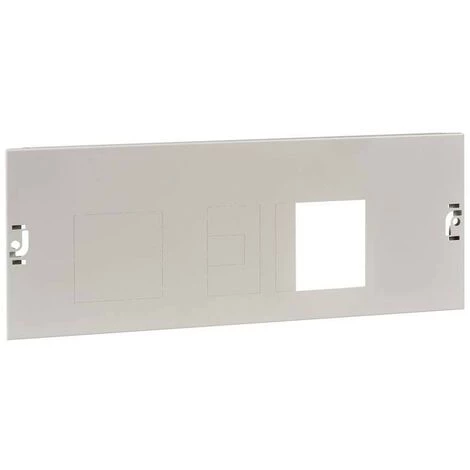

Plaque Frontale Schneider PrismaSet P Fix Dir 4P NSX160/250 4M LVS03606

Plaque frontale Schneider PrismaSet P fix dir 4P NSX160/250 avec les caractéristiques suivantes :



• Gamme de produits : PrismaSet P
• Type de produit ou composant : Plaque frontale
• Compatibilité avec la gamme : Boîte PrismaSeT P
• Type de plaque frontale : Vidée
• Position de fonctionnement : Horizontale
• Description du boîtier : Largeur du boîtier 650 mm profondeur 400 mm
• Position de connexion : Connexion directe
• Nombre de modules verticaux (50 mm) : 4
• Normes de référence : IEC 61439-1 – IEC 61439-2
• Certifications des produits : STARE
• Finition de surface : mat texturé
• Traitement de protection : Traitement par électrophorèse et poudre époxy polyester polymérisée

Dispositif installé :

• Easypact : CVS100…160 fixe sans protection différentielle – commande : commande directe rotative frontale – installation horizontale
• Easypact : fixe CVS250 sans protection différentielle – commande : fonctionnement rotatif frontal direct – installation horizontale Easypact : fixe CVS100…160 sans protection différentielle – commande : fonctionnement rotatif frontal direct – installation horizontale
• Easypact : CVS250 fixe sans protection différentielle – commande : rotative frontale directe – installation horizontale
• Compact : fixe NSX100…160 sans protection différentielle – commande : levier – installation horizontale
• Compact : fixe NSX100…160 sans protection différentielle – commande : rotative frontale directe – installation horizontale
• Compact : NSX250 fixe sans protection différentielle – commande : levier – installation horizontale
• Compact : fixe NSX250 sans protection différentielle – commande : rotative frontale directe – installation horizontale
• Compact : fixe NSX100…160 sans protection différentielle – commande : mécanisme moteur – installation horizontale
• Compact : NSX250 fixe sans protection différentielle – commande : mécanisme moteur – installation horizontale
• Compact : plug-in NSX100…160 sans protection différentielle – commande : levier – installation horizontale
• Compact : plug-in NSX250 sans protection différentielle – commande : levier – installation horizontale
• Easypact : fixe CVS100…160 avec protection différentielle – commande : rotative frontale directe – installation horizontale
• Easypact : CVS250 fixe avec protection différentielle – commande : rotative frontale directe – installation horizontale
• Compact : NSX100…160 fixe avec protection différentielle – contrôle : commande rotative directe par l’avant – installation horizontale
• Compact : fixe NSX100…160 avec protection différentielle – commande : levier – installation horizontale
• Compact : NSX250 fixe avec protection différentielle – commande : rotative frontale directe – installation horizontale
• Compact : NSX250 fixe avec protection différentielle – commande : levier – installation horizontale
• Compact : plug-in NSX100…160 sans protection différentielle – contrôle : commande rotative frontale directe – installation horizontale
• Compact : embrayage NSX100…160 sans protection différentielle – commande : mécanisme moteur – montage horizontal
• Compact : plug-in NSX250 sans protection différentielle – contrôle : commande rotative frontale directe – installation horizontale
• Compact : plug-in NSX250 sans protection différentielle – commande : mécanisme moteur – installation horizontale
• Compact : plug-in NSX100…160 avec protection différentielle – commande : levier – installation horizontale
• Compact : NSX100…160 fixe avec protection différentielle – commande : mécanisme moteur – installation horizontale
• Compact : plug-in NSX100…160 avec protection différentielle – contrôle : commande rotative frontale directe – installation horizontale
• Compact : plug-in NSX100…160 avec protection différentielle – commande : mécanisme moteur – installation horizontale
• Compact : plug-in NSX250 avec protection différentielle – commande : levier – installation horizontale
• Compact : NSX250 fixe avec protection différentielle – commande : mécanisme moteur – installation horizontale
• Compact : prise NSX250 avec protection différentielle – contrôle : commande rotative frontale directe – installation horizontale
• Compact : plug-in NSX250 avec protection différentielle – commande : motorisation – installation horizontale Enerlin’X : fixe FDM121 – commande : télécommande – installation verticale



Description poles :

• 1 4P : support de plaque de montage : CVS100…160 installation horizontale
• 1 4P : support de plaque de montage : installation horizontale du CVS250
• 1 4P : support de plaque de montage : NSX100…160 installation horizontale
• 1 4P : Support de plaque de montage : installation horizontale du NSX250

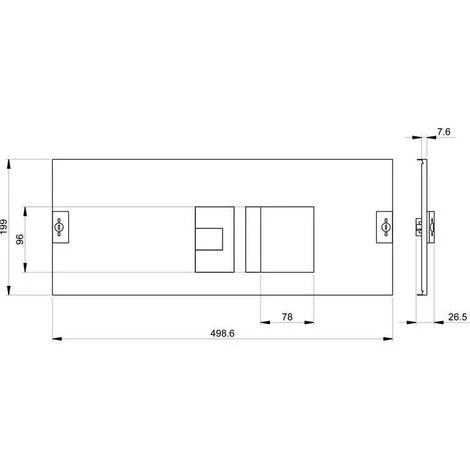

Dimensions et poids :

• Hauteur : 200 mm
• Poids : 760 grammes

• Typologie : Plaques
• Modules : 4
• Pôles : 4P
