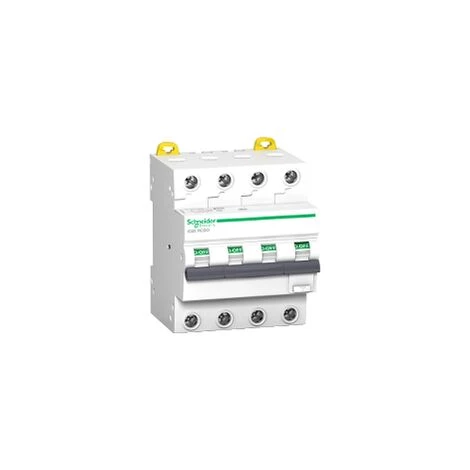

SCHNEIDER Act9 IC60 RCBO – Disjoncteur Differentiel – 4P – 10A – 30mA – C – 6kA – Type Asi – A9D77410

Caractéristiques

• Type de produit: Disjoncteur différentiel
• Courant nominal: 10
• Description des pôles: 4P (tétrapolaire)
• Sensibilité: 30
• Temporisation du différentiel: Instantané
• Classe de différentiel: Type A-SI
• Courbe de déclenchement: C
• Pouvoir de coupure: 6
• Bouton Test: Non
• Fréquence: 50
• Certification environnementale: NF CES

• Principales
  • gamme : Acti 9
  • nom du produit : Acti 9 iC60 RCBO
  • fonction produit : Disjoncteur différentiel
  • nom de l’appareil : IC60 RCBO
  • fonction de l’appareil : Distribution
  • nombre de pôles : 4P
  • nombre de pôles protégés : 4
  • [Ie] courant assigné d’emploi maximal : 10 A
  • type de réseau : CA
  • technologie de déclencheur : Thermique-magnétique
  • courbe de déclenchement : C
  • sensibilité du différentiel : 30 mA
  • temporisation du différentiel : Instantané
  • classe de différentiel : Type A-SI
  • pouvoir de coupure : Icn 6000 A à 380…415 V CA 50 Hz se conformer à EN/CEI 61009-2-1
    Icu 6 kA à 380…415 V CA 50 Hz se conformer à EN/IEC 60947-2
  • aptitude au sectionnement : Non se conformer à IEC 60947-1
  • labels qualité : IMQ
    NF
    VDE
    KEMA-KEUR

• Complémentaires
  • position de l’appareillage dans l’installation : Départ
  • fréquence du réseau : 50 Hz
  • [Ue] tension assignée d’emploi : 380…415 V CA 50 Hz
  • limite de déclenchement magnétique : 5…10 x In
  • technologie différentiel : Indépendant de la tension
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 6000 A 100 %x Icn à 380…415 V CA 50 Hz se conformer à EN/CEI 61009-2-1
    6 kA 100 %x Icu à 380…415 V CA 50 Hz se conformer à EN/IEC 60947-2
  • pouvoir assigné de coupure et fermeture : Idm 6000 A à 380…415 V CA 50 Hz se conformer à EN/CEI 61009-2-1
  • classe de limitation : 1 se conformer à EN/CEI 61009-2-1
  • [Ui] tension assignée d’isolement : 500 V CA 50 Hz
  • [Uimp] tension assignée de tenue aux chocs : 4 kV
  • coupure pleinement apparente : Non
  • type de commande : Par maneton
  • signalisation locale : Marche, Arrêt, déclencheur sur défaut
  • mode d’installation : Encliquetable
  • support de montage : Rail DIN
  • pas de 9 mm : 8
  • hauteur : 86 mm
  • largeur : 72 mm
  • profondeur : 78 mm
  • poids : 423 g
  • couleur : Blanc
  • durée de vie mécanique : 20000 cycle
  • durée de vie électrique : 10000 cycle
  • mode de raccordement : Borne du type à cage, haut ou bas rigide fil(s) 1…35 mm² max
    Borne du type à cage, haut ou bas souple fil(s) 1…25 mm² max
    Borne du type à cage, haut ou bas flexible avec virole fil(s) 1…25 mm² max
  • longueur de dénudage des fils : 12 mm (haut ou bas)
  • couple de serrage : 2 N.m
  • protection fuite à la terre : Intégré

• Environnement
  • normes : EN/CEI 61009-2-1
    EN/IEC 60947-2
  • degré de protection IP : IP40 pour coffret de répartition se conformer à IEC 60529
    IP20 se conformer à IEC 60529
  • catégorie de surtension : III se conformer à IEC 60364
  • compatibilité électromagnétique : Résistance d’impulsion 8/20 µs, 3000 A se conformer à EN/CEI 61009-2-1
  • tropicalisation : 2
  • humidité relative : 95 % ( 55 °C )
  • température de fonctionnement : -25…40 °C
  • température ambiante pour le stockage : -40…70 °C
• Durabilité de l’offre
  • RoHS (code date: AnnéeSemaine) : Se conformer – depuis 1701 – Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Profil environnemental du produit : Disponible
