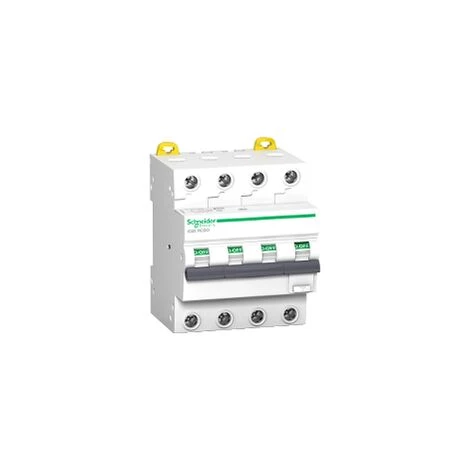

SCHNEIDER Acti9 IC60 RCBO – Disjoncteur Differentiel – 4P – 25A – 30mA – C – 6kA – Type AC

Caractéristiques

• Courant nominal: 25
• Capacité de courant de choc: 6

• Principales
  • Gamme de produits : Acti 9
  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60 RCBO
  • Fonction produit : Disjoncteur différentiel
  • Nom de l’appareil : IC60 RCBO
  • Fonction de l’appareil : Distribution
  • Description des pôles : 4P
  • nombre de pôles protégés : 4
  • In courant assigné d’emploi : 25 A
  • Type de réseau : CA
  • Type de déclencheur : Thermique-magnétique
  • courbe de déclenchement : C
  • sensibilité du différentiel : 30 mA
  • temporisation : Instantané
  • Type : Type AC
  • Pouvoir de coupure : 6000 A Icn à 380…415 V CA 50 Hz se conformer à EN/CEI 61009-2-1
    6 kA Icu à 380…415 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Aptitude au sectionnement : Non se conformer à IEC 60947-1
  • Labels qualité : KEMA-KEUR
    VDE
    IMQ
    NF

• Complémentaires
  • Position de l’appareillage dans l’installation : Départ
  • Fréquence du réseau : 50 Hz
  • [Ue] tension assignée d’emploi : 380…415 V CA 50 Hz
  • limite de déclenchement magnétique : 5…10 x In
  • technologie différentiel : Indépendant de la tension
  • [Ics] pouvoir de coupure de service : 6000 A 100 % Icn à 380…415 V CA 50 Hz se conformer à EN/CEI 61009-2-1
    6 kA 100 % Icu à 380…415 V CA 50 Hz se conformer à EN/CEI 60947-2
  • pouvoir assigné de coupure et fermeture : Idm 6000 A à 380…415 V CA 50 Hz se conformer à EN/CEI 61009-2-1
  • classe de limitation : 1 se conformer à EN/CEI 61009-2-1
  • [Ui] tension d’isolement : 500 V CA 50 Hz
  • [Uimp] tension assignée de tenue aux chocs : 4 kV
  • courant de pointe : 250 A
  • Coupure pleinement apparente : Non
  • Type de commande : Par maneton
  • Signalisation locale : Marche, Arrêt, déclencheur sur défaut
  • Mode d’installation : Encliquetable
  • Support de montage : Rail DIN
  • compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: oui
    Bas: biconnect
  • pas de 9 mm : 8
  • Hauteur : 86 mm
  • Largeur : 72 mm
  • Profondeur : 78 mm
  • Poids du produit : 423 g
  • Couleur : Blanc
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle
  • type de raccordement : Borne du type à cage haut ou bas1…35 mm² rigide
    Borne du type à cage haut ou bas1…25 mm² souple
    Borne du type à cage haut ou bas1…25 mm² flexible avec embout
  • Longueur de dénudage des fils : 12 mm pour haut ou bas connexion
  • couple de serrage : 2 N.m
  • Protection différentielle : Intégré

• Environnement
  • Normes : EN/CEI 60947-2
    EN/CEI 61009-2-1
  • Degré de protection IP : IP40 (coffret de répartition) se conformer à CEI 60529
    IP20 se conformer à CEI 60529
  • Catégorie de surtension : III se conformer à CEI 60364
  • compatibilité électromagnétique : Tenue aux ondes 8/20 µs, 250 A se conformer à EN/CEI 61009-2-1
  • Tropicalisation : 2
  • Humidité relative : 95 % à 55 °C
  • température de fonctionnement : -25…40 °C
  • Température ambiante de stockage : -40…70 °C
• Durabilité de l’offre
  • Statut environnemental de l’offre : Produit Green Premium
  • Sans SVHC REACh : Oui
  • Directive RoHS UE : Conforme
  • Sans métaux lourds toxiques : Oui
  • Sans mercure : Oui
  • Information sur les exemptions RoHS : Oui
  • Régulation RoHS Chine : Déclaration pro-active RoHS pour la Chine (en dehors du périmètre légal RoHS pour la Chine)
  • Profil environnemental :
  • Profil de circularité :
  • DEEE : Sur le marché de l’Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d’ordures ménagères.
