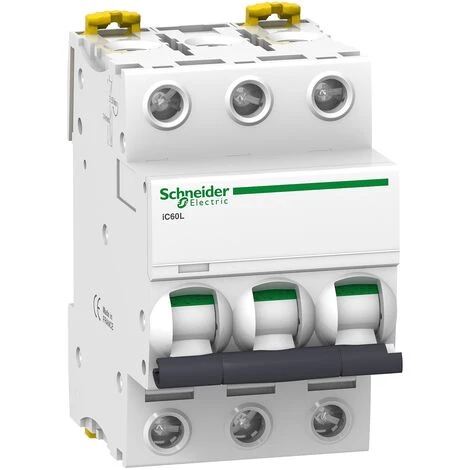

SCHNEIDER Acti9, IC60L Disjoncteur 3P 4A Courbe C – A9F94304

Caractéristiques

• Type de produit: Disjoncteur
• Courant nominal: 4
• Courbe de déclenchement: C

• Principales
  • Fonction de l’appareil : Distribution
  • Gamme : Acti 9
  • Nom du produit : Acti 9 iC60
  • Fonction produit : Disjoncteur miniature
  • Nom abrégé de l’appareil : IC60L
  • Description des pôles : 3P
  • Nombre de pôles protégés : 3
  • In courant assigné d’emploi : 4 A
  • Type de réseau : DC
    CA
  • Technologie de déclencheur : Thermique-magnétique
  • Courbe de déclenchement : C
  • Pouvoir de coupure : 20 kA Icu conformément à EN 60947-2 – 125…180 V DC
    20 kA Icu conformément à IEC 60947-2 – 125…180 V DC
    100 kA Icu conformément à EN 60947-2 – 12…133 V AC 50/60 Hz
    100 kA Icu conformément à IEC 60947-2 – 12…133 V AC 50/60 Hz
    100 kA Icu conformément à IEC 60947-2 – 220…240 V AC 50/60 Hz
    100 kA Icu conformément à EN 60947-2 – 220…240 V AC 50/60 Hz
    100 kA Icu conformément à EN 60947-2 – 380…415 V AC 50/60 Hz
    100 kA Icu conformément à IEC 60947-2 – 380…415 V AC 50/60 Hz
    15000 A Icn conformément à EN 60898-1 – 400 V AC 50/60 Hz
    15000 A Icn conformément à IEC 60898-1 – 400 V AC 50/60 Hz
    70 kA Icu conformément à EN 60947-2 – 440 V AC 50/60 Hz
    70 kA Icu conformément à IEC 60947-2 – 440 V AC 50/60 Hz
  • Catégorie d’emploi : A conformément à EN 60947-2
    A conformément à IEC 60947-2
  • Aptitude au sectionnement : Oui conformément à EN 60947-2
    Oui conformément à IEC 60947-2
    Oui conformément à EN 60898-1
    Oui conformément à IEC 60898-1
  • Normes : EN 60898-1
    EN 60947-2
    IEC 60898-1
    IEC 60947-2

• Complémentaires
  • Fréquence du réseau : 50/60 Hz
  • Limite de déclenchement magnétique : 8 x In +/- 20 ,%
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 100 kA 100 % x Icu conformément à EN 60947-2 – 12…133 V AC 50/60 Hz
    100 kA 100 % x Icu conformément à IEC 60947-2 – 12…133 V AC 50/60 Hz
    20 kA 100 % x Icu conformément à EN 60947-2 – 125…180 V DC
    20 kA 100 % x Icu conformément à IEC 60947-2 – 125…180 V DC
    7500 A 0,5 x Icu conformément à EN 60898-1 – 400 V AC 50/60 Hz
    7500 A 0,5 x Icu conformément à IEC 60898-1 – 400 V AC 50/60 Hz
    100 kA 100 % x Icu conformément à EN 60947-2 – 220…240 V AC 50/60 Hz
    100 kA 100 % x Icu conformément à IEC 60947-2 – 220…240 V AC 50/60 Hz
    100 kA 100 % x Icu conformément à EN 60947-2 – 380…415 V AC 50/60 Hz
    70 kA 100 % x Icu conformément à EN 60947-2 – 440 V AC 50/60 Hz
    100 kA 100 % x Icu conformément à IEC 60947-2 – 380…415 V AC 50/60 Hz
    70 kA 100 % x Icu conformément à IEC 60947-2 – 440 V AC 50/60 Hz
  • Classe de limitation : 3 conformément à EN 60898-1
    3 conformément à IEC 60898-1
  • [Ui] tension assignée d’isolement : 500 V AC 50/60 Hz conformément à IEC 60947-2
    500 V AC 50/60 Hz conformément à EN 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conformément à EN 60947-2
    6 kV conformément à IEC 60947-2
  • Coupure pleinement apparente : Oui
  • Type de commande : Par maneton
  • Signalisation locale : Indicateur de déclenchement
  • Mode d’installation : Fixe
  • Support de montage : Rail DIN
  • Compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
  • Pas de 9 mm : 6
  • Hauteur : 85 mm
  • Largeur : 54 mm
  • Profondeur : 78,5 mm
  • Poids : 0.375 kg
  • Couleur : Blanc
  • Durée de vie mécanique : 20000 cycle
  • Durée de vie électrique : 10000 cycle
  • Mode de raccordement : Terminal simple, haut ou bas rigide fil(s) 1…25 mm² max
    Terminal simple, haut ou bas souple fil(s) 1…16 mm² max
  • Longueur de dénudage des fils : 14 mm haut ou bas
  • Couple de serrage : 2 N.m haut ou bas
  • Protection fuite à la terre : Bloc séparé

• Environnement
  • Degré de protection IP : IP20 conformément à EN 60529
    IP20 conformément à IEC 60529
  • Degré de pollution : 3 conformément à EN 60947-2
    3 conformément à IEC 60947-2
  • Catégorie de surtension : IV
  • Tropicalisation : 2 conformément à IEC 60068-1
  • Humidité relative : 95 % ( 55 °C )
  • Altitude de fonctionnement : 0…2000 m
  • Température de fonctionnement : -35…70 °C
  • Température ambiante pour le stockage : -40…85 °C
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme  ,- depuis , 1001  ,- , Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
