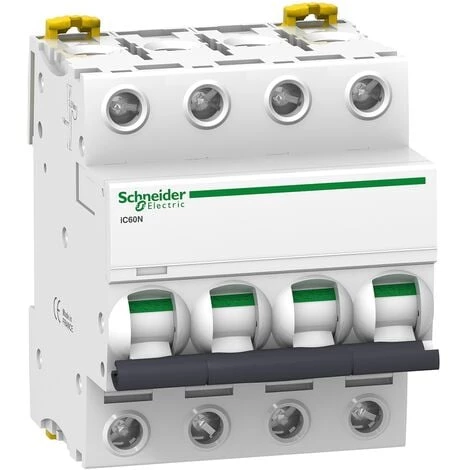

SCHNEIDER Acti9, IC60N Disjoncteur 4P 3A Courbe C – A9F74403

Caractéristiques

• Courant nominal: 3
• Largeur: 72
• Profondeur: 78.5
• Hauteur: 85

• Principales
  • fonction de l’appareil : Distribution
  • gamme : Acti 9
  • nom du produit : Acti 9 iC60
  • fonction produit : Disjoncteur miniature
  • nom abrégé de l’appareil : IC60N
  • description des pôles : 4P
  • nombre de pôles protégés : 4
  • In courant assigné d’emploi : 3 A
  • type de réseau : CC
    CA
  • technologie de déclencheur : Thermique-magnétique
  • courbe de déclenchement : C
  • pouvoir de coupure : 50 kA Icu conforme à EN/IEC 60947-2 – 220…240 V CA 50/60 Hz
    50 kA Icu conforme à EN/IEC 60947-2 – 380…415 V CA 50/60 Hz
    10 kA Icu conforme à EN/IEC 60947-2 – <= 250 V CC
    50 kA Icu conformément à EN/IEC 60947-2 – 12…60 V AC 50/60 Hz
    50 kA Icu conformément à EN/IEC 60947-2 – 100…133 V AC 50/60 Hz
    25 kA Icu conformément à EN/IEC 60947-2 – 440 V AC 50/60 Hz
    6000 A Icn conforme à EN/IEC 60898-1 – 400 V CA 50/60 Hz
  • catégorie d’emploi : A conforme à EN 60947-2
    A conforme à IEC 60947-2
  • aptitude au sectionnement : Oui conforme à EN 60947-2
    Oui conforme à IEC 60947-2
    Oui conforme à EN 60898-1
    Oui conforme à IEC 60898-1
  • normes : IEC 60947-2
    EN 60947-2
    IEC 60898-1
    EN 60898-1

• Complémentaires
  • fréquence du réseau : 50/60 Hz
  • limite de déclenchement magnétique : 8 x In +/- 20 %
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 6000 A 100 % x Icu conforme à IEC 60898-1 – 400 V CA 50/60 Hz
    10 kA 100 % x Icu conforme à IEC 60947-2 – 180…250 V CC
    10 kA 100 % x Icu conforme à EN 60947-2 – 180…250 V CC
    6000 A 100 % x Icu conforme à EN 60898-1 – 400 V CA 50/60 Hz
    50 kA 100 % x Icu conforme à EN 60947-2 – 220…240 V CA 50/60 Hz
    50 kA 100 % x Icu conforme à IEC 60947-2 – 220…240 V CA 50/60 Hz
    50 kA 100 % x Icu conforme à EN 60947-2 – 380…415 V CA 50/60 Hz
    25 kA 100 % x Icu conforme à EN 60947-2 – 440 V CA 50/60 Hz
    50 kA 100 % x Icu conforme à IEC 60947-2 – 380…415 V CA 50/60 Hz
    25 kA 100 % x Icu conforme à IEC 60947-2 – 440 V CA 50/60 Hz
    50 kA 100 % x Icu conforme à IEC 60947-2 – 12…133 V CA 50/60 Hz
    50 kA 100 % x Icu conforme à EN 60947-2 – 12…133 V CA 50/60 Hz
  • classe de limitation : 3 conforme à EN 60898-1
    3 conforme à IEC 60898-1
  • [Ui] tension assignée d’isolement : 500 V CA 50/60 Hz conforme à IEC 60947-2
    500 V CA 50/60 Hz conforme à EN 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-2
    6 kV conforme à IEC 60947-2
  • coupure pleinement apparente : Oui
  • type de commande : Par maneton
  • signalisation locale : Indicateur de déclenchement
  • mode d’installation : Fixe
  • support de montage : Rail DIN
  • compatibilité du bloc de distribution du peigne de jeu de barres : Oui haut ou bas
  • pas de 9 mm : 8
  • hauteur : 85 mm
  • largeur : 72 mm
  • profondeur : 78,5 mm
  • poids : 0.5 kg
  • couleur : Blanc
  • durée de vie mécanique : 20000 cycle
  • durée de vie électrique : 10000 cycle
  • mode de raccordement : Terminal simple, haut ou bas rigide fil(s) 1…25 mm² max
    Terminal simple, haut ou bas souple fil(s) 1…16 mm² max
  • longueur de dénudage des fils : 14 mm haut ou bas
  • couple de serrage : 2 N.m haut ou bas
  • protection fuite à la terre : Bloc séparé

• Environnement
  • degré de protection IP : IP20 conforme à EN 60529
    IP20 conforme à IEC 60529
  • degré de pollution : 3 conforme à EN 60947-2
    3 conforme à IEC 60947-2
  • catégorie de surtension : IV
  • tropicalisation : 2 conforme à IEC 60068-1
  • humidité relative : 95 % ( 55 °C )
  • altitude de fonctionnement : 0…2000 m
  • température de fonctionnement : -35…70 °C
  • température ambiante pour le stockage : -40…85 °C
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0627 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
