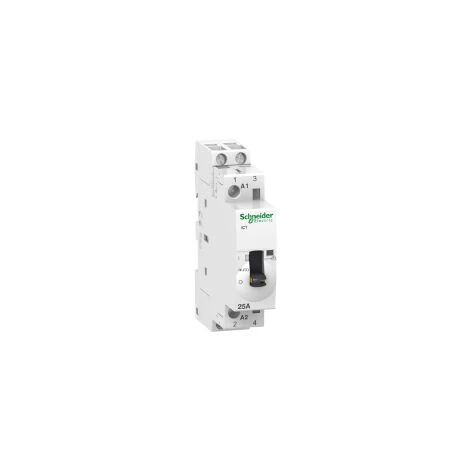

SCHNEIDER Acti9, ICT Contacteur à Commande Manuelle 25A 2NO 24VCA 50Hz – A9C21132

Caractéristiques

• Type de produit: Contacteur de puissance
• Description des pôles: 2P (bipolaire)
• Puissance maxi: 3000
• Tension circuit de commande: 24
• Courant circuit de commande: Courant alternatif
• Commande manuelle: Oui
• Section câble souple: 1.5
• Fréquence assignée: 50
• Hauteur: 81
• Profondeur: 60

• Principales
  • Gamme de produits : ICT
  • Gamme : Acti 9
  • Nom du produit : Acti 9 iCT
  • Fonction produit : Contacteur
  • Nom abrégé de l’appareil : ICT
  • Fonction de l’appareil : Motor-heating-lighting
  • Description des pôles : 2P
  • Composition des pôles : 2F
  • Type de réseau : CA
  • Catégorie d’emploi : AC-1 conformément à EN 60947-4-1
    AC-3 conformément à EN 60947-4-1
    AC-5A conformément à EN 60947-4-1
    AC-5B conformément à EN 60947-4-1
    AC-7A conformément à EN 61095
    AC-7A conformément à IEC 1095
    AC-7B conformément à EN 61095
    AC-7B conformément à IEC 1095
  • Type de commande : Commande manuelle et à distance
  • Tension circuit de commande : 24 V CA 50 Hz

• Complémentaires
  • [Ie] courant assigné d’emploi : 25 A AC-7A
    8.5 A AC-7B
  • Fréquence du réseau : 50/60 Hz
  • [Ue] tension assignée d’emploi : 250 V AC 50 Hz
  • Puissance maximum : 3 kW 250 V AC
  • [Ui] tension assignée d’isolement : 500 V AC 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 4 kV
  • Type de signal de commande : Maintenu
  • Fréquence de commutation : 100 ,commutations/jour
  • Signalisation locale : Indicateur d’action
  • Consommation moyenne au maintien en VA : 3.8 VA
  • Consommation moyenne à l’appel en VA : 15 VA
  • Mode d’installation : Encliquetable
  • Support de montage : Rail DIN symétrique 35 mm
  • Pas de 9 mm : 2
  • Hauteur : 81 mm
  • Largeur : 18 mm
  • Profondeur : 60 mm
  • Couleur : Blanc
  • Durée de vie électrique : 200000 cycle AC 50/60 Hz conformément à EN 61095
    200000 cycle AC 50/60 Hz conformément à IEC 1095
  • Mode de raccordement : Télécommande : 2 bornes type tunnel 1,5 mm² pour rigide câble(s)
    Circuit de puissance : 1 bornes type tunnel 1…4 mm² pour souple câble(s)
    Circuit de puissance : 1 bornes type tunnel 1,5…6 mm² pour rigide câble(s)
    Télécommande : 1 bornes type tunnel 1,5…2,5 mm² pour rigide câble(s)
    Télécommande : 2 bornes type tunnel 1,5…2,5 mm² pour souple câble(s)
  • Couple de serrage : Télécommande : 0.8 N.m
    Circuit de puissance : 0.8 N.m
  • Accessoires associés : IACTc
    IACTs
    IACTp
    IATEt

• Environnement
  • Normes : EN 61095
    IEC 1095
  • Intensité sonore : 30 dB
  • Dissipation thermique : 1.3 W
  • Degré de protection IP : IP20
  • Degré de pollution : 2
  • Tropicalisation : 2 conformément à EN 60947-4-1
    2 conformément à EN 61095
    2 conformément à IEC 1095
  • Humidité relative : 95 % (55 °C)
  • Altitude de fonctionnement : 2000 m
  • Température de fonctionnement : -5…60 °C
  • Température ambiante pour le stockage : -40…70 °C
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme  ,- depuis , 0623  ,- , Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
