Caractéristiques

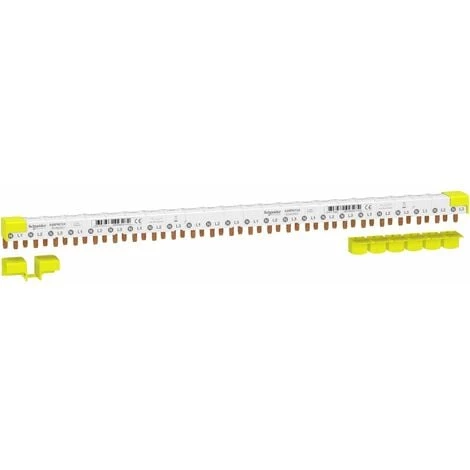

- Type de produit: Peigne
- Longueur: 49.1
- Courant nominal: 80
- Largeur: 2.8
- Hauteur: 3.2
- Type de peigne: Horizontal, De raccordement
- Principales
- Gamme : Acti9
- Fonction produit : Peigne de raccordement
- Catégorie d’accessoire / de pièce détachée : Accessoires de raccordement
- description des lignes : 3P + N
- nombre total de modules de 18 mm : 24
- Complémentaires
- nombre de voies : 8 voies N + 3 L (équilibré)
- configuration des pôles pour 1 voie : 1 3P + N
1 3P
3 1P + N - pas de raccordement : 9 mm entre phase et neutre
18 mm entre phases - type de connecteur : Dent
- distance entre appareils : 54 mm
- marquage : N L1 N L2 N L3
- Isolement : Isolé
- Présentation du produit : Découpable
- [Ie] courant assigné d’emploi : 80 A à 40 °C
- [Ue] tension assignée d’emploi : 230 V CA Ph/N
400 V CA Ph/Ph - [Ui] tension d’isolement : 440 V CA se conformer à CEI 61439-1
- [Uimp] tension assignée de tenue aux chocs : 4 kV
- Mode d’installation : Horizontale
- emplacement de montage : Supérieur sur bornes type tunnel
- pas de 9 mm : 48
- Hauteur : 32 mm
- Largeur : 434 mm
- Profondeur : 28 mm
- Poids du produit : 180 g
- Couleur : Blanc (RAL 9003)
- Compatibilité de gamme : Acti 9 Acti 9 DT40
Acti 9 Acti 9 DT40 Vigi
Acti 9 Vigi TG40
Acti 9 Vigi TG60
Multi 9 Multi 9 N40
Multi 9 Multi 9 N40 Vigi
Acti9 Acti9 iDT40
Acti9 Acti9 iDD40
Acti9 Acti9 iDD40 TG
Acti9 Vigi iTG40
Acti9 Acti9 iIG40
Acti9 Acti9 iDT40K
Acti9 Acti9 iDD40K
Acti9 Acti9 iIG40K
- Environnement
- Normes : EN/CEI 60439-1
- tenue au feu : 960 °C ( 30 s ) se conformer à CEI 60695-2-1
- Degré de pollution : 3 se conformer à EN/CEI 60439-1
- degré de protection IP : IP20 avec embouts et cache-dents
- Durabilité de l’offre
- Sans SVHC REACh : Oui
- Directive RoHS UE : Conforme
- Sans métaux lourds toxiques : Oui
- Sans mercure : Oui
- Information sur les exemptions RoHS : Oui
- Régulation RoHS Chine : Déclaration pro-active RoHS pour la Chine (en dehors du périmètre légal RoHS pour la Chine)
- DEEE : Sur le marché de l’Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d’ordures ménagères.
