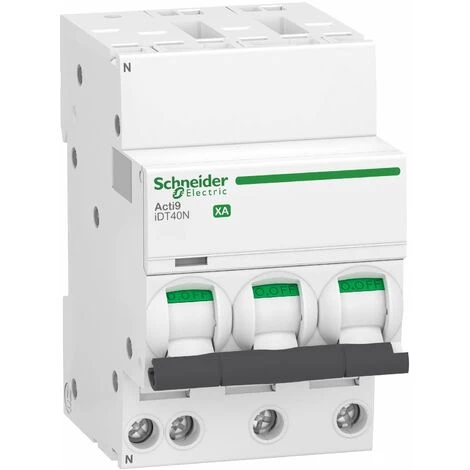

SCHNEIDER Acti9 IDT40N XA – Disjoncteur Modulaire – Auto/vis 3P+N C 32A 6000A/10kA

Caractéristiques

• Type de produit: Disjoncteur
• Courant nominal: 32
• Courbe de déclenchement: C
• Pouvoir de coupure: 10
• Type de connexion: Mixte
• Fréquence: 50
• Position des connecteurs: Bas
• Largeur: 54
• Profondeur: 74
• Hauteur: 85
• Certification environnementale: NF CES

• Principales
  • Gamme : Acti9
  • Nom du produit : Acti9 iDT40 XA
  • Fonction produit : Disjoncteur miniature
  • Nom de l’appareil : IDT40N XA
  • Fonction de l’appareil : Distribution
  • Description des pôles : 3P + N
  • nombre de pôles protégés : 3
  • Position du pôle neutre : Gauche
  • In courant assigné d’emploi : 32 A
  • Type de réseau : CA
  • Type de déclencheur : Thermique-magnétique
  • courbe de déclenchement : C
  • Codification du pouvoir de coupure : N
  • Pouvoir de coupure : 6000 A Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1
    10 kA Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  • Aptitude au sectionnement : Oui se conformer à EN/CEI 60947-2

• Complémentaires
  • Fréquence du réseau : 50 Hz
  • [Ue] tension assignée d’emploi : 400 V CA 50 Hz
  • limite de déclenchement magnétique : 5…10 x In se conformer à EN/CEI 60898-1
    8 x In +/- 20 % se conformer à EN/CEI 60947-2
  • [Ics] pouvoir de coupure de service : 6000 A 100 % Icn à 400 V CA 50 Hz se conformer à EN/CEI 60898-1
    5 kA 50 % Icu à 400 V CA 50 Hz se conformer à EN/CEI 60947-2
  • classe de limitation : 3 se conformer à EN/CEI 60898-1
  • [Ui] tension d’isolement : 440 V CA 50 Hz se conformer à EN/CEI 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2
  • Coupure pleinement apparente : Oui
  • Type de commande : Par maneton
  • Signalisation locale : Indication ON/OFF
    Signalisation de déclenchement
  • Mode d’installation : Encliquetable
  • Support de montage : Rail DIN
  • pas de 9 mm : 6
  • Hauteur : 85 mm
  • Largeur : 54 mm
  • Profondeur : 74 mm
  • Poids du produit : 335 g
  • Couleur : Blanc
  • Endurance mécanique : 20000 cycle
  • Endurance électrique : 10000 cycle
  • Verrouillages optionnels : Dispositif de cadenassage
  • connexion : Automatique
  • position de verrouillage : Vis
  • type de raccordement : Bornes à vis peigne tête de groupe
    Bornes type tunnel bas1…10 mm² souple
    Bornes type tunnel bas1…16 mm² rigide
  • Longueur de dénudage des fils : 14 mm pour bas connexion
  • couple de serrage : 2 N.m bas
  • Protection différentielle : Bloc séparé
  • Code de compatibilité : IDT40N XA

• Environnement
  • Normes : EN/CEI 60898-1
    EN/CEI 60947-2
  • Certifications du produit : CE
  • Degré de protection IP : IP20 se conformer à CEI 60529
    IP40 (boîtier modulaire) se conformer à CEI 60529
  • Degré de pollution : 3 se conformer à EN/CEI 60947-2
  • Humidité relative : 95 % à 55 °C
  • Altitude de fonctionnement : 2000 m
  • température de fonctionnement : -25…70 °C
  • Température ambiante de stockage : -40…85 °C
• Durabilité de l’offre
  • Directive RoHS UE : Conforme
  • Sans mercure : Oui
  • Information sur les exemptions RoHS : Oui
  • Régulation RoHS Chine : Produit en dehors du périmètre RoHS pour la Chine. Déclaration relative aux substances pour votre information.
  • Profil environnemental :
  • DEEE : Sur le marché de l’Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d’ordures ménagères.
