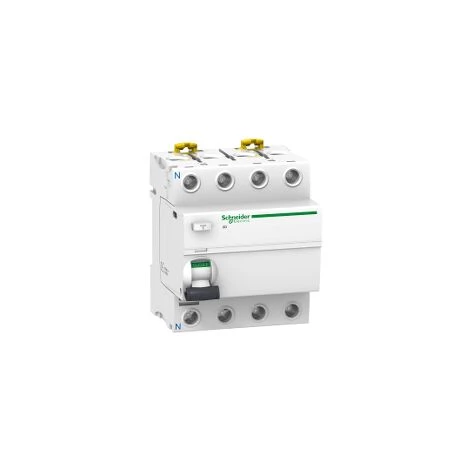

SCHNEIDER Acti9, IID Interrupteur Différentiel 4P 100A 300mA Sélectif Type AC – A9R15491

Caractéristiques

• Nombre de pôles: 4P
• Type: AC
• Bouton Test: Sans

• Principales
  • gamme : Acti 9
  • nom du produit : Acti 9 iID
  • fonction produit : Interrupteur différentiel (RCCB)
  • nom abrégé de l’appareil : IID
  • description des pôles : 4P
  • position du pôle neutre : Gauche
  • In courant assigné d’emploi : 100 A
  • type de réseau : CA
  • sensibilité du différentiel : 300 mA
  • temporisation du différentiel : Sélectif
  • classe de différentiel : Classe AC

• Complémentaires
  • position de l’appareillage dans l’installation : Départ
  • fréquence du réseau : 50/60 Hz
  • [Ue] tension assignée d’emploi : 400 V CA 50/60 Hz conforme à EN 61008-1
    400/415 V CA 50/60 Hz conforme à IEC 61008-1
  • technologie différentiel : Indépendant de la tension
  • pouvoir assigné de coupure et fermeture : Im 1500 A
    Idm 1500 A
  • courant nominal de court-circuit conditionnel : 10 kA
  • [Ui] tension assignée d’isolement : 500 V
  • [Uimp] tension assignée de tenue aux chocs : 6 kV
  • coupure pleinement apparente : Oui
  • type de commande : Par maneton
  • signalisation locale : Indicateur de déclenchement
  • mode d’installation : Fixe
  • support de montage : Rail DIN
  • pas de 9 mm : 8
  • hauteur : 91 mm
  • largeur : 72 mm
  • profondeur : 73,5 mm
  • poids : 0.37 kg
  • couleur : Blanc
  • durée de vie mécanique : 20000 cycle
  • durée de vie électrique : 10000 cycles AC-1
  • mode de raccordement : Single terminal, top or bottom for 1 flexible wire(s) 1…25 mm² max without cable end
    Single terminal, top or bottom for 1 flexible wire(s) 1…25 mm² max with cable end
    Single terminal, top or bottom for 1 rigid wire(s) 1…35 mm² max without cable end
  • longueur de dénudage des fils : 14 mm (haut ou bas)
  • couple de serrage : 3.5 N.m (haut ou bas)

• Environnement
  • normes : EN 61008-1
    IEC 61008-1
  • degré de protection IP : IP20
  • degré de pollution : 3 conforme à IEC 60947
  • compatibilité électromagnétique : Résistance d’impulsion 8/20 µs, 3000 A conforme à IEC 61008-1
  • température de fonctionnement : -5…60 °C
  • température ambiante pour le stockage : -40…85 °C
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0627 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
