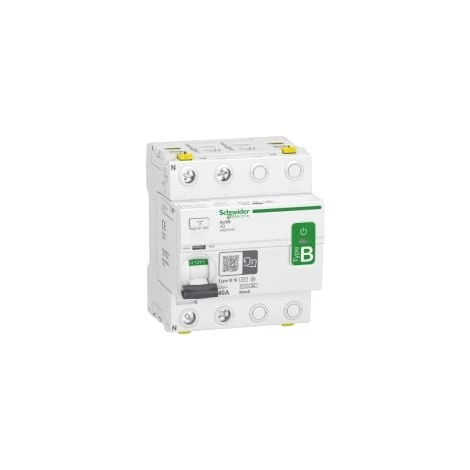

SCHNEIDER Acti9 – Interrupteur Différentiel – 2P – 40A – 30mA – Type B – SI – 230V – A9Z61240

Caractéristiques

• Calibre: 40
• Nombre de pôles: 2P
• Type: A
• Sensibilité: 30 mA
• Tension: 230
• Bouton Test: Sans

• Principales
  • gamme : Acti9
  • nom du produit : Acti9 iID
  • fonction produit : Interrupteur différentiel
  • nom abrégé de l’appareil : IID
  • fonction de l’appareil : Photovoltaïque
    3P speed drive
    Lift
  • description des pôles : 2P
  • position du pôle neutre : Gauche
  • In courant assigné d’emploi : 40 A
  • type de réseau : CA
  • sensibilité du différentiel : 30 mA
  • temporisation du différentiel : Instantané
  • classe de différentiel : Type B-SI
  • labels qualité : IMQ
    KEMA
    NF
    VDE

• Complémentaires
  • position de l’appareillage dans l’installation : Groupe d’arrivées
    Départ
  • fréquence du réseau : 50 Hz
  • [Ue] tension assignée d’emploi : 230 V CA 50 Hz
  • pouvoir assigné de coupure et fermeture : Im 1500 A
    Idm 1500 A
  • courant nominal de court-circuit conditionnel : 10 kA
  • [Ui] tension assignée d’isolement : 250 V
  • [Uimp] tension assignée de tenue aux chocs : 6 kV
  • coupure pleinement apparente : Oui
  • type de commande : Par maneton
  • signalisation locale : Indication ON/OFF
    Indicateur de déclenchement
    LED, vert pour présence de tension
  • mode d’installation : Encliquetable
  • support de montage : Rail DIN
  • pas de 9 mm : 8
  • hauteur : 88 mm
  • largeur : 72 mm
  • profondeur : 79 mm
  • poids : 350 g
  • couleur : Blanc
  • durée de vie mécanique : 20000 cycle
  • durée de vie électrique : 15000 cycle
  • description des verrouillages optionnels : Appareil de verrouillage à cadenas
  • mode de raccordement : Terminal double, face avant rigide fil(s) 1…35 mm² max
    Terminal double, face avant souple fil(s) 1…25 mm² max
    Terminal double, face avant flexible avec virole fil(s) 1…25 mm² max
    Terminal double, arrière rigide fil(s) 1…25 mm² max
    Terminal double, arrière souple fil(s) 1…16 mm² max
    Terminal double, arrière flexible avec virole fil(s) 1…16 mm² max
  • longueur de dénudage des fils : 14 mm (haut ou bas)
  • couple de serrage : 3,5 N.m (haut ou bas)

• Environnement
  • normes : EN 61008-2-1
    IEC 61008-2-1
    IEC/EN 62423
  • certifications du produit : CCC
    KC
  • degré de protection IP : IP40 pour boîtier modulaire se conformer à IEC 60529
    IP20 se conformer à IEC 60529
  • Tenue aux chocs IK : IK05
  • degré de pollution : 3
  • catégorie de surtension : IV
  • compatibilité électromagnétique : Résistance d’impulsion 8/20 µs, 3 kA se conformer à EN/CEI 61008-1
  • altitude de fonctionnement : 0…2000 m
  • température de fonctionnement : -25…60 °C
  • température ambiante pour le stockage : -40…85 °C
• Durabilité de l’offre
  • RoHS (code date: AnnéeSemaine) : Se conformer – depuis – Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
