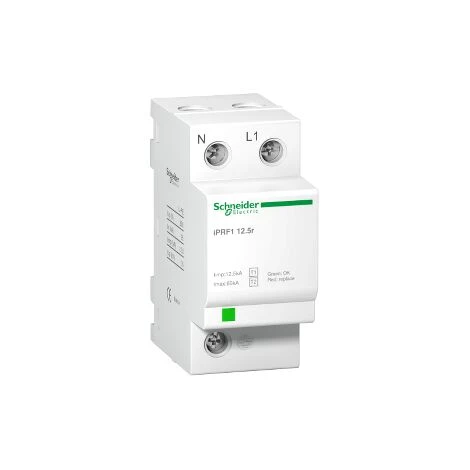

SCHNEIDER Acti9, IPRF1 12,5r Parafoudre Fixe 1P+N – A9L16632

Caractéristiques

• Tension de fonctionnement: 350

• Principales
  • gamme : Acti 9
  • nom du produit : Acti 9 iPRF1
  • nom abrégé de l’appareil : IPRF1 12.5r
  • fonction produit : Parafoudre
  • fonction de l’appareil : Distribution
  • description des pôles : 1P + N
  • signalisation à distance : Avec
  • composition de contacts de signalisation : 1 SD (1 C/O)
  • type de parafoudre : Réseau de distribution électrique
  • schéma de liaison à la terre : TN-S
    TT

• Complémentaires
  • classe de parafoudre : Type 1 + 2
  • technologie du parafoudre : MOV + GDT
  • [Ue] tension assignée d’emploi : 230 V (+/- 10 %) AC 50 Hz
  • courant nominal de décharge : Mode commun : 25 kA N/PE
    Mode différentiel : 25 kA L/N
  • courant de décharge maximal : 50 kA
  • [Iimp] courant de choc : Mode commun : 50 kA N/PE 25 As
    Mode différentiel : 12.5 kA L/N 6.25 As
  • [Uc] tension maximale de service permanent : Mode commun : 350 V N/PE
    Mode différentiel : 350 V L/N
  • [Up] niveau de protection en tension : 1.5 kV type 1 mode commun N/PE
    1.5 kV type 1 mode différentiel L/N
  • [If] courant de suite : 0.1 kA mode commun N/PE
  • type de sectionneur : Disjoncteur associé NG125N 80 A Icu 15 kA courbe C
    Disjoncteur associé NG125N 80 A Icu 25 kA courbe C
    Disjoncteur associé NG125H 80 A Icu 36 kA courbe C
    Disjoncteur associé NG125L 80 A Icu 50 kA courbe C
    Fusible associé 160 A gG selon standard
    Disjoncteur associé C120N 80 A Icu 10 kA courbe C
  • signalisation locale : LED couleur: vert/rouge
  • tension circuit de signalisation : AC : 250 V 50/60 Hz
  • courant de sortie signalisation : 1,5 A
  • mode d’installation : Encliquetable
  • support de montage : Rail DIN
  • pas de 9 mm : 4
  • hauteur : 81.4 mm
  • largeur : 36 mm
  • profondeur : 70 mm
  • couleur : Blanc ( RAL 9003 )
  • matière : PA6
  • temps de réponse : <= 25 ns
  • mode de raccordement : Borne du type à cage partie supérieure 2,5…35 mm²
    Borne du type à cage dessous 2,5…35 mm²
  • couple de serrage : 2.5 N.m

• Environnement
  • normes : EN 61643-11 : 2012
    CEI 61643-11 : 2011
  • certifications du produit : CE
  • degré de protection IP : Sur face avant : IP40
    Appareil seul : IP20
  • Tenue aux chocs IK : IK05
  • humidité relative : 5…90 %
  • altitude de fonctionnement : 2000 m
  • température de fonctionnement : -25…60 °C
  • température ambiante pour le stockage : -40…80 °C
• Durabilité de l’offre
  • Statut environnemental : Produit non Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 1312 – Déclaration de conformité Schneider Electric
  • REACh :
• Garantie contractuelle
  • Période : 18 mois
