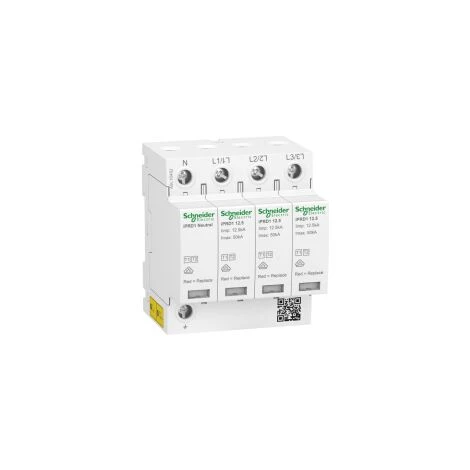

SCHNEIDER Acti9 Parafoudre IPRD1 12,5r – Debro Type1 – 3P+N – 350V – Report Signal – TT TN

Caractéristiques

• Type de produit: Parafoudre
• Description des pôles: 3P+N (tétrapolaire)
• Type: Type 1+2
• Schéma de liaison à la terre: TT, TN-S
• Courant nominal de décharge par conducteur: 20

• Principales
  • Gamme : Acti9
  • Nom du produit : Acti9 iPRD1
  • Type de produit ou équipement : Parafoudre
  • Nom de l’appareil : IPRD1 12.5
  • Application : Distribution
  • Description des pôles : 3P + N
  • signalisation à distance : Avec
  • composition de contacts de signalisation : 1 SD (1 C/O)
  • type de parafoudre : Réseau de distribution électrique
  • Schéma de liaison à la terre : TT
    TN-S

• Complémentaires
  • classe de parafoudre : Type 1 + 2
  • technologie du parafoudre : MOV + GDT
  • [Ue] tension assignée d’emploi : 230/400 V CA (+/- 10 %) à 50…60 Hz
  • courant nominal de décharge : 20 kA
  • courant de décharge maximal : 50 kA
  • [Iimp] courant de choc : Mode commun: 50 kA N/PE
    Mode différentiel: 12,5 kA L/N
  • [Uc] tension maximale de service permanent : Mode différentiel: 350 V L/N
    Mode commun: 255 V N/PE
  • [Up] niveau de protection en tension maximal : <1,5 kV type 1 + 2
  • courant résiduel : 0,003 mA N/PE
  • [Ut] surtension temporaire : Tenue L/N 5 s 337 V
    Mode de défaillance en sécurité N/PE 200 ms 1200 V
  • type de sectionneur : Fusible à associer gG 160 A 120 kA standard
    Disjoncteur associé Compact NSX160E 80 A 25 kA standard
  • résistance de court-circuit : 50 kA
  • signalisation locale : Blanc indicateur mécanique pour en fonctionnement
    Rouge Indicateur mécanique End of life
  • Mode d’installation : Encliquetable
  • Support de montage : Rail DIN
  • pas de 9 mm : 8
  • Hauteur : 89 mm
  • Largeur : 72 mm
  • Profondeur : 69 mm
  • Poids du produit : 619 g
  • Couleur : Blanc (RAL 9003)
  • Matériau : PA6
  • Temps de réponse : < 25 ns
  • type de raccordement : Borne du type à cage (phase) 10…25 mm² souple
    Borne du type à cage (phase) 10…35 mm² rigide
    Borne du type à cage (earth) 16…25 mm² souple
    Borne du type à cage (earth) 16…35 mm² rigide
  • Longueur de dénudage des fils : 14 mm
  • Couple de serrage : 3,5 N.m
  • courant de tenue au choc : 12,5 kA
  • Segment de marché : Petit commerce
    Résidentiel

• Environnement
  • Normes : EN 61643-11 2012
    CEI 61643-11 2011
  • Labels qualité : CE
    EAC
    VDE
  • Degré de protection IP : IP40 sur face avant: se conformer à CEI 60529
    IP20 appareil seul: se conformer à CEI 60529
  • Tenue aux chocs IK : IK05 se conformer à CEI 62262
  • Degré de pollution : 3
  • Humidité relative : 5…95 %
  • Altitude de fonctionnement : 2000 m
  • Température ambiante de fonctionnement : -25…60 °C
  • Température ambiante de stockage : -40…80 °C
• Durabilité de l’offre
  • Statut environnemental de l’offre : Produit Green Premium
  • Régulation REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Sans SVHC REACh : Oui
  • Directive RoHS UE : Conforme
  • Sans métaux lourds toxiques : Oui
  • Sans mercure : Oui
  • Information sur les exemptions RoHS : Oui
  • Régulation RoHS Chine : Déclaration pro-active RoHS pour la Chine (en dehors du périmètre légal RoHS pour la Chine)
  • Profil environnemental :
  • Profil de circularité :
  • DEEE : Sur le marché de l’Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d’ordures ménagères.
