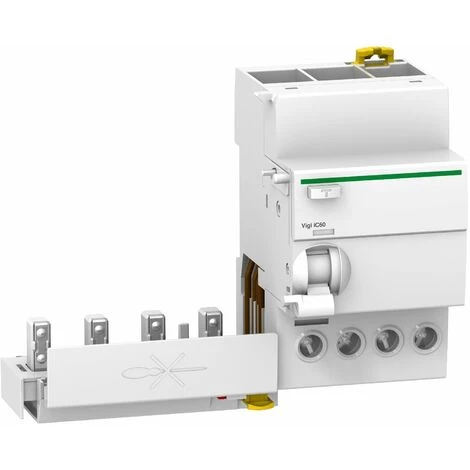

SCHNEIDER Acti9, Vigi IC60, Bloc Différentiel 4P 25A 30mA Type A Si 230-240/400-415V – A9Q31425

Caractéristiques

• Courant nominal: 25
• Courbe de déclenchement: C
• Temporisation du différentiel: Instantané
• Sensibilité: 30
• Description des pôles: 4P (tri+N)4 pôles
• Classe de différentiel: Type HPIHPI
• Tension de fonctionnement: 415

• Principales
  • gamme : Acti 9
  • fonction produit : Dispositifs différentiels résiduels additionnels
  • nom abrégé de l’appareil : Vigi iC60
  • description des pôles : 4P
  • In courant assigné d’emploi : 25 A
  • sensibilité du différentiel : 30 mA
  • temporisation du différentiel : Instantané
  • classe de différentiel : Classe SI
  • type de réseau : CA
  • fréquence du réseau : 50/60 Hz
  • [Ue] tension assignée d’emploi : 400 V CA 50/60 Hz conforme à EN 61009-1
    400/415 V CA 50/60 Hz conforme à IEC 61009-1
  • normes : EN 61009-1
    IEC 61009-1
  • pas de 9 mm : 6

• Complémentaires
  • compatibilité de gamme : Acti 9 iC60
    Acti 9 Reflex iC60
  • position de l’appareillage dans l’installation : Départ
  • protection surtension : Sans
  • technologie différentiel : Indépendant de la tension
  • [Ui] tension assignée d’isolement : 500 V CA 50/60 Hz conforme à IEC 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à IEC 60947-2
  • signalisation locale : Indicateur de déclenchement
  • mode d’installation : Encliquetable
  • support de montage : Rail DIN
  • connexion électrique à MCB : Connecteur
  • compatibilité du bloc de distribution du peigne de jeu de barres : Bas : oui
  • hauteur : 91 mm
  • largeur : 54 mm
  • profondeur : 73,5 mm
  • poids : 0.245 kg
  • couleur : Blanc
  • mode de raccordement : Borne du type à cage dessous 1 câble(s) 1…25 mm² rigide sans extrémité de câble
    Borne du type à cage dessous 1 câble(s) 1…16 mm² souple sans extrémité de câble
    Borne du type à cage dessous 1 câble(s) 1…16 mm² souple avec extrémité de câble
  • longueur de dénudage des fils : 14 mm (bas)
  • couple de serrage : 2 N.m (bas)
  • accessoires associés : Terminal simple

• Environnement
  • degré de protection IP : IP20
  • degré de pollution : 3 conforme à IEC 60947-2
  • compatibilité électromagnétique : Résistance d’impulsion 8/20 µs 3000 A conforme à IEC 61009-1
  • température de fonctionnement : -25…60 °C
  • température ambiante pour le stockage : -40…85 °C
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0627 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
