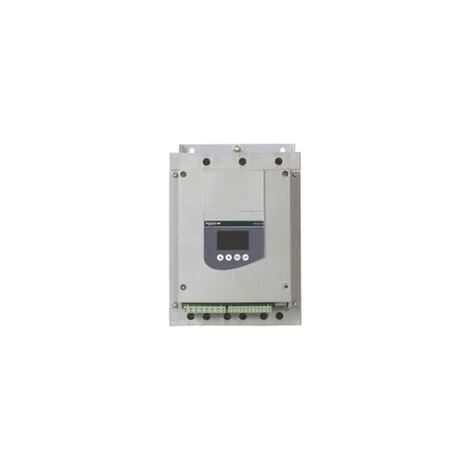

SCHNEIDER Altistart 48 – Démarreur-ralentisseur Progressif – 47A – 400V – ATS48D47Q

Caractéristiques

• Puissance du moteur: 9
• Fréquence du réseau: 60

• Principales
  • gamme de produits : Altistart 48
  • fonction produit : Démarreur progressif
  • destination du produit : Moteurs asynchrones
  • application spécifique du produit : Industrie et pompes robustes
  • nom abrégé de l’appareil : ATS48
  • [Us] tension d’alimentation : 230 à 415 V (- 15…10 %)
  • puissance moteur kW : 9 kW à 230 V (raccordement dans la ligne d’alimentation du moteur) pour applications sévères
    11 kW à 230 V (raccordement dans la ligne d’alimentation du moteur) pour applications standard
    18,5 kW à 230 V (raccordement aux bornes delta du moteur) pour applications sévères
    18,5 kW à 400 V (raccordement dans la ligne d’alimentation du moteur) pour applications sévères
    22 kW à 230 V (raccordement aux bornes delta du moteur) pour applications standard
    22 kW à 400 V (raccordement dans la ligne d’alimentation du moteur) pour applications standard
    30 kW à 400 V (raccordement aux bornes delta du moteur) pour applications sévères
    45 kW à 400 V (raccordement aux bornes delta du moteur) pour applications standard
  • puissance dissipée en W : Pour applications sévères 116 W
    Pour applications standard 142 W
  • catégorie d’emploi : AC-53A
  • type de démarrage : Démarrage avec contrôle de couple (courant limité à 5 In)
  • calibre du démarreur IcL : 47 A (raccordement dans la ligne d’alimentation du moteur) pour applications sévères
    81 A (raccordement aux bornes delta du moteur) pour applications sévères
    81 A (raccordement aux bornes delta du moteur) pour applications standard
    47 A (raccordement dans la ligne d’alimentation du moteur) pour applications standard
  • degré de protection IP : IP20

• Complémentaires
  • variante de construction : Avec dissipateur thermique
  • fonctions disponibles : Contournement externe (optionnel)
  • limites de la tension d’alimentation : 195…456 V
  • fréquence d’alimentation : 50…60 Hz (- 5…5 %)
  • fréquence du réseau : 47,5…63 Hz
  • appareil de branchement : Aux bornes en triangle du moteur
    Dans la ligne d’alimentation du moteur
  • courant de réglage de l’usine : 42 A
  • tension circuit de commande : De 220 – 15 % à 415 + 10 %, 50/60 Hz
  • consommation du circuit de contrôle : 30 W
  • nombre sorties numériques : 2
  • type de sortie numérique : (LO1) sortie numérique 0 V éléments communs configurables
    (LO2) sortie numérique 0 V éléments communs configurables
    (R1) sorties de relais relais de défaut « F »
    (R2) sorties de relais fin du relais de démarrage « F »
    (R3) sorties de relais à moteur « F »
  • précision absolue de sortie : +/- 5 %
  • courant commuté minimum : Sorties de relais 10 mA à 6 V CC
  • courant commuté maximum : Sortie numérique 0,2 A à 30 V CC
    Sorties de relais 1,8 A à 230 V AC inductive charge, cos phi = 0,5, L/R = 20 ms
    Sorties de relais 1,8 A à 30 V CC inductive charge, cos phi = 0,5, L/R = 20 ms
  • nombre d’entrées numériques : 5
  • type d’entrée numérique : PTC, 750 Ohm à 25 °C
    (Arrêter, Exécuter, LI3, LI4) logique, = 8 mA 4300 Ohm
  • tension entrées numériques : 24 V ( = 30 V)
  • logique d’entrée numérique : Logique positive (Arrêter, Exécuter, LI3, LI4) état 0 5 V et = 2 mA, état 1 > 11 V et >= 5 mA
  • appel de courant d’alimentation : Réglable 0,4…1.3 Icl
  • type de sortie analogique : (AO) sortie courant 0-20 mA ou 4-20 mA = 500 Ohm
  • protocole de communication : Modbus
  • type de connecteur : 1 RJ45
  • liaison informatique de communication : Série
  • interface physique : RS485 multipoint
  • vitesse de transmission : 4800, 9600 or 19200 bps
  • produit installé : 31
  • type de protection : Défaut de phase (ligne)
    Protection thermique (moteur)
    Protection thermique (démarreur)
  • marquage : CE
  • type de refroidissement : Convection forcée
  • position de montage : Vertical +/- 10 degrés
  • hauteur : 275 mm
  • largeur : 160 mm
  • profondeur : 190 mm
  • poids : 4,9 kg
  • plage de puissance : 7…11 kW à 200…240 V 3 phases
    15…25 kW à 380…440 V 3 phases
    15…25 kW à 200…240 V 3 phases
    30…50 kW à 380…440 V 3 phases
  • type de démarreur de moteur : Démarreur progressif

• Environnement
  • compatibilité électromagnétique : Émissions transmises par conduction et rayonnées se conformer à IEC 60947-4-2 niveau A
    Émissions transmises par conduction et rayonnées se conformer à IEC 60947-4-2 niveau B
    Ondes oscillantes amorties se conformer à IEC 61000-4-12 niveau 3
    Décharge électrostatique se conformer à IEC 6100-4-11 niveau 3
    Immunité aux transitoires électriques se conformer à IEC 61000-4-4 niveau 4
    Immunité contre les interférences radio-électriques rayonnées se conformer à IEC 61000-4-3 niveau 3
    Impulsion tension/courant se conformer à IEC 61000-4-5 niveau 3
  • normes : EN/IEC 60947-4-2
  • certifications du produit : TCF
    C-Tick
    CCC
    CSA
    DNV
    NOM 117
    UL
    SEPRO
    GOST
  • tenue aux vibrations : 1 gn (f = 13…200 Hz) se conformer à EN/IEC 60068-2-6
    1,5 mm (f = 2…13 Hz) se conformer à EN/IEC 60068-2-6
  • tenue aux chocs mécaniques : 15 gn pour 11 ms se conformer à EN/IEC 60068-2-27
  • intensité sonore : 52 dB
  • degré de pollution : Niveau 3 se conformer à IEC 60664-1
  • humidité relative : 0…95 % sans condensation ni chute d’eau se conformer à EN/IEC 60068-2-3
  • température de fonctionnement : 40…60 °C avec réduction de courant de 2 % par °C
    -10…40 °C sans facteur de déclassement
  • température ambiante pour le stockage : -25…70 °C
  • altitude de fonctionnement : = 1000 m sans facteur de déclassement
    > 1000…2000 m avec réduction de charge de 2.2 % par 100 m supplémentaire
