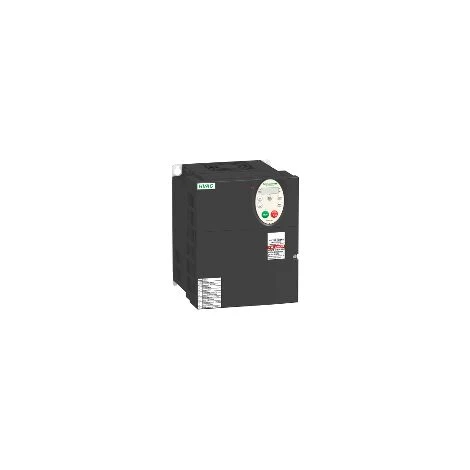

SCHNEIDER Altivar – ATV212 Variateur De Vitesse – 3ph – 11kW – 15hp – 480V – CEM – IP21

Caractéristiques

• Pouvoir de coupure: 22
• Puissance du moteur: 11.186
• Fréquence du réseau: 60

• Principales
  • Gamme de produits : Altivar 212
  • Fonction produit : Variateur de vitesse
  • Nom de l’appareil : ATV212
  • Destination du produit : Moteurs asynchrones
  • Application spécifique du produit : Pompes et ventilateurs en HVAC
  • Variante de construction : Avec dissipateur thermique
  • Nombre de phases réseau : 3 phases
  • puissance moteur kW : 11 kW
  • puissance moteur hp : 15 hp
  • [Us] tension d’alimentation : 380…480 V – 15…10 %
  • Limites de la tension d’alimentation : 323…528 V
  • fréquence d’alimentation : 50…60 Hz – 5…5 %
  • filtre CEM : Filtre intégré CEM Classe C2
  • courant de ligne : 16,8 A à 480 V
    21,1 A à 380 V

• Complémentaires
  • puissance apparente : 17,1 kVA à 380 V
  • courant de court-circuit présumé de ligne : 22 kA
  • courant de sortie permanent : 22,5 A à 380 V
    22,5 A à 460 V
  • courant transitoire maximum : 24,8 A pour 60 s
  • fréquence de sortie du variateur de vitesse : 0,5…200 Hz
  • fréquence de découpage nominale : 12 kHz
  • fréquence de commutation : 6…16 kHz réglable
    12…16 kHz avec
  • gamme de vitesse : 1…10
  • précision de vitesse : +/-10% du glissement nominal 0,2 Tn à Tn
  • précision de couple : +/- 15 %
  • surcouple transitoire : 120 % du couple nominal du moteur +/- 10 % pour 60 s
  • profil de commande pour moteur asynchrone : Rapport tension/fréquence, 2 points
    Rapport tension/fréquence, compensation RI automatique (U/f + Uo automatique)
    Commande vecteur de flux sans capteur, standard
    Rapport tension/fréquence – Économie d’énergie, U/f quadratique
    Rapport tension/fréquence, 5 points
  • boucle de régulation : Régulateur PI réglable
  • compensation de glissement du moteur : Non disponible pour la commande moteur en rapport tension/fréquence
    Réglable
    Automatique quelque soit la charge
  • Signalisation locale : Bus CC alimenté: 1 LED (rouge)
  • Tension de sortie : <= tension d’alimentation
  • isolation : Électrique entre puissance et contrôle
  • type de câble : Sans kit de montage: 1 fil(s)IEC câble à 45 °C, cuivre 90°C / XLPE/EPR
    Sans kit de montage: 1 fil(s)IEC câble à 45 °C, cuivre 70°C / PVC
    Avec kit UL type 1: 3 fil(s)UL 508 câble à 40 °C, cuivre 75°C / PVC
  • raccordement électrique : VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: bornier 2,5 mm² / AWG 14
    L1/R, L2/S, L3/T: bornier 16 mm² / AWG 6
  • couple de serrage : 0,6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
    2,5 N.m, 22 livres par pouce (L1/R, L2/S, L3/T)
  • alimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm): 10,5 V CC +/- 5 %, <10 A, type de protection: protection contre les surcharges et courts-circuits
    Alimentation interne: 24 V CC (21…27 V), <200 A, type de protection: protection contre les surcharges et courts-circuits
  • Nombre d’entrées analogiques : 2
  • type d’entrée analogique : VIA tension configurable par microswitch: 0…10 V CC 24 V max, impédance: 30000 Ohm, résolution 10 bits
    VIB tension configurable: 0…10 V CC 24 V max, impédance: 30000 Ohm, résolution 10 bits
    VIB sonde PTC configurable: 0 à 6 sondes, impédance: 1500 Ohm
    VIA courant de commutation configurable: 0…20 mA, impédance: 250 Ohm, résolution 10 bits
  • durée d’échantillonnage : 2 ms +/- 0,5 ms F numérique
    2 ms +/- 0,5 ms R numérique
    2 ms +/- 0,5 ms RES numérique
    3,5 ms +/- 0,5 ms VIA analogique
    22 ms +/- 0,5 ms VIB analogique
  • temps de réponse : FM 2 ms, tolérance +/- 0,5 ms pour analogique sortie(s)
    FLA, FLC 7 ms, tolérance +/- 0,5 ms pour numérique sortie(s)
    FLB, FLC 7 ms, tolérance +/- 0,5 ms pour numérique sortie(s)
    RY, RC 7 ms, tolérance +/- 0,5 ms pour numérique sortie(s)
  • précision : +/- 0,6 % (VIA) pour une variation de température de 60 °C
    +/- 0,6 % (VIB) pour une variation de température de 60 °C
    +/- 1 % (FM) pour une variation de température de 60 °C
  • erreur de linéarité : VIA: +/- 0,15 % de la valeur maximale pour entrée
    VIB: +/- 0,15 % de la valeur maximale pour entrée
    FM: +/-0,2 % pour sortie
  • Nombre de sorties analogiques : 1
  • type de sortie analogique : FM tension configurable par microswitch 0…10 V CC, impédance: 7620 Ohm, résolution 10 bits
    FM courant de commutation configurable 0…20 mA, impédance: 970 Ohm, résolution 10 bits
  • nombre sorties numériques : 2
  • type de sortie numérique : Relais logique configurable: (FLA, FLC) « F » – 100000 cycle
    Relais logique configurable: (FLB, FLC) « O » – 100000 cycle
    Relais logique configurable: (RY, RC) « F » – 100000 cycle
  • courant commuté minimum : 3 mA à 24 V CC pour Relais logique configurable
  • courant commuté maximum : 5 A à 250 V AC sur résistive charge – cos phi = 1 – L/R = 0 ms (FL, R)
    5 A à 30 V CC sur résistive charge – cos phi = 1 – L/R = 0 ms (FL, R)
    2 A à 250 V AC sur inductive charge – cos phi = 0,4 – L/R = 7 ms (FL, R)
    2 A à 30 V CC sur inductive charge – cos phi = 0,4 – L/R = 7 ms (FL, R)
  • type d’entrée numérique : F programmable 24 V DC, avec niveau 1 PLC, impédance: 4700 Ohm
    R programmable 24 V DC, avec niveau 1 PLC, impédance: 4700 Ohm
    RES programmable 24 V DC, avec niveau 1 PLC, impédance: 4700 Ohm
  • logique d’entrée numérique : Logique positive (source) (F, R, RES), <= 5 V (état 0), >= 11 V (état 1)
    Logique négative (sink) (F, R, RES), >= 16 V (état 0), <= 10 V (état 1)
  • rampes d’accélération et décélération : Automatique en fonction de la charge
    À réglage linéaire séparé de 0,01 à 3200 s
  • freinage d’arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
  • type de protection : Protection surchauffe: variateur
    Étage de puissance thermique: variateur
    Court-circuit entre les phases du moteur: variateur
    Coupures de phase en entrée: variateur
    Surintensité entre phases de sortie et terre: variateur
    Surtension sur le bus DC: variateur
    Coupure sur le circuit de contrôle: variateur
    Contre dépassement vitesse limite: variateur
    Sur-tension ou sous-tension d’alimentation électrique: variateur
    Sous-tension d’alimentation électrique: variateur
    Contre déperdition phase entrée: variateur
    Protection thermique: moteur
    Perte de phase du moteur: moteur
    Avec sondes PTC: moteur
  • tenue diélectrique : 3535 V CC entre terre et bornes d’alimentation électrique
    5092 V CC entre commande et bornes d’alimentation électrique
  • résistance d’isolement : >= 1 MΩ 500 V CC pendant 1 minute
  • résolution en fréquence : Unité d’affichage: 0,1 Hz
    Entrée analogique: 0,024/50 Hz
  • Protocole de communication : METASYS N2
    APOGEE FLN
    LonWorks
    BACnet
    Modbus
  • Type de connecteur : 1 style ouvert
    1 RJ45
  • Interface physique : 2-fils RS 485
  • Trame de transmission : RTU
  • Vitesse de transmission : 9600 bps ou 19200 bps
  • Format des données : 8 bits, 1 bit d’arrêt, bits de parité impairs, pairs ou non configurables
  • type de polarisation : Aucune impédance
  • nombre d’adresses : 1…247
  • Service de communication : Lecture des registres de maintien (03) 2 mots maximum
    Réglage du délai d’attente de 0.1 à 100 s
    Écriture de registre simple (06)
    Surveillance inhibitrice
    Écriture des registres multiples (16) 2 mots au maximum
    Identification du périphérique de lecture (43)
  • carte d’options : Carte de communication pour LonWorks
  • Position de montage : Vertical +/- 10 degrés
  • Largeur : 180 mm
  • Hauteur : 232 mm
  • Profondeur : 170 mm
  • Poids du produit : 6,45 kg
  • Puissance dissipée en W : 430 W
  • air flow : 147 m3/h
  • fonctionnalité : Moyen
  • application spécifique : HVAC
  • degré de protection IP : IP21
  • fabrication sur mesure et par processus : Compresseur pour spirale Immeuble – CVC
    Ventilateur Immeuble – CVC
    Pompe Immeuble – CVC
  • plage de puissance : 7…11 kW à 380…440 V 3 phases
    7…11 kW à 480…500 V 3 phases
  • type de démarreur de moteur : Variateur de vitesse
  • Fréquence du réseau : 47,5…63 Hz

• Environnement
  • Compatibilité électromagnétique : Test d’immunité aux décharges électrostatiques niveau 3 se conformer à CEI 6100-4-11
    Test d’immunité aux champs électromagnétiques radio-fréquences rayonnés niveau 3 se conformer à CEI 61000-4-3
    Test d’immunité aux transitoires électriques rapides niveau 4 se conformer à CEI 61000-4-4
    Test d’immunité aux surtensions 1,2/50 µs – 8/20 µs niveau 3 se conformer à CEI 61000-4-5
    Test d’immunité aux radio-fréquences conduites niveau 3 se conformer à CEI 61000-4-6
    Test d’immunité aux baisses et aux interruptions de tension se conformer à IEC 61000-4-11
  • Degré de pollution : 2 se conformer à IEC 61800-5-1
  • degré de protection IP : IP20 sur la partie supérieure sans obturateur sur le couvercle se conformer à EN/IEC 61800-5-1
    IP20 sur la partie supérieure sans obturateur sur le couvercle se conformer à EN/IEC 60529
    IP21 se conformer à EN/IEC 61800-5-1
    IP21 se conformer à EN/IEC 60529
    IP41 sur la partie supérieure se conformer à EN/IEC 61800-5-1
    IP41 sur la partie supérieure se conformer à EN/IEC 60529
  • Tenue aux vibrations : 1,5 mm (f= 3…13 Hz) se conformer à EN/IEC 60068-2-6
    1 gn (f= 13…200 Hz) se conformer à EN/IEC 60068-2-8
  • Tenue aux chocs mécaniques : 15 gn pour 11 ms se conformer à CEI 60068-2-27
  • caractéristique d’environnement : Classes 3C1 se conformer à CEI 60721-3-3
    Classes 3S2 se conformer à CEI 60721-3-3
  • intensité sonore : 51 dB se conformer à 86/188/EEC
  • altitude de fonctionnement : 1000…3000 m limité à 2000 m pour le réseau de distribution d’angle mis à la terre avec réduction de courant de 1 % tous les 100 m
    <= 1000 m sans
  • humidité relative : 5…95 % sans condensation se conformer à IEC 60068-2-3
    5…95 % sans eau qui coule se conformer à IEC 60068-2-3
  • température de fonctionnement : -10…40 °C (sans)
    40…50 °C (avec)
  • Température ambiante de stockage : -25…70 °C
  • Normes : EN 61800-3 catégorie C2
    EN 61800-3 environnements 1 catégorie C2
    CEI 61800-3 catégorie C3
    EN 61800-3 environnements 1 catégorie C3
    CEI 61800-3 environnements 2 catégorie C3
    UL Type 1
    CEI 61800-3 environnements 1 catégorie C1
    CEI 61800-3 environnements 1 catégorie C3
    EN 61800-3 environnements 2 catégorie C3
    EN 61800-3environnements 2 catégorie C2
    EN 61800-3
    CEI 61800-3 catégorie C2
    EN 61800-3 environnements 1 catégorie C1
    EN 61800-5-1
    EN 55011 class A group 1
    CEI 61800-3 environnements 2 catégorie C2
    EN 61800-3 catégorie C3
    IEC 61800-5-1
    EN 61800-3 environnements 2 catégorie C1
    IEC 61800-3
    CEI 61800-3 environnements 1 catégorie C2
    CEI 61800-3 environnements 2 catégorie C1
  • Certifications du produit : C-Tick
    NOM 117
    CSA
    UL
  • Marquage : CE
• Durabilité de l’offre
  • Statut environnemental de l’offre : Produit Green Premium
  • Régulation REACh : Référence contenant des SVHC au-delà du seuil
  • Directive RoHS UE : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
  • Sans mercure : Oui
  • Information sur les exemptions RoHS : Oui
  • Régulation RoHS Chine : X
  • Profil environnemental :
  • Profil de circularité :
  • DEEE : Sur le marché de l’Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d’ordures ménagères.
