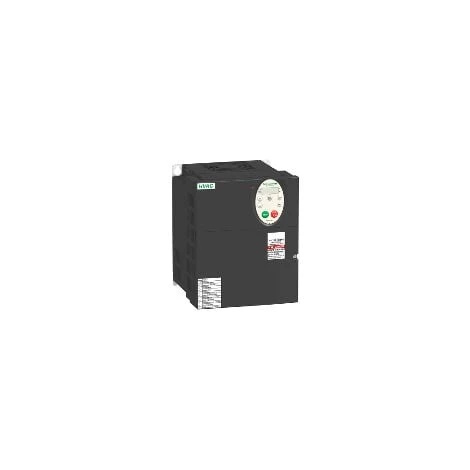

SCHNEIDER Altivar – ATV212 Variateur De Vitesse – 3ph – 7,5kW – 10hp – 480V – CEM – IP21 – ATV212HU75N4

Caractéristiques

• Pouvoir de coupure: 22
• Puissance du moteur: 7.457
• Fréquence du réseau: 60

• Principales
  • Gamme de produits : Altivar 212
  • fonction produit : Variateur de vitesse
  • nom de l’appareil : ATV212
  • destination du produit : Moteurs asynchrones
  • application spécifique du produit : Pompes et ventilateurs en HVAC
  • variante de construction : Avec dissipateur thermique
  • nombre de phases réseau : 3 phases
  • puissance moteur kW : 7.5 kW
  • puissance moteur HP : 10 hp
  • [Us] tension d’alimentation : 380…480 V – 15…10 %
  • limites de la tension d’alimentation : 323…528 V
  • fréquence d’alimentation : 50…60 Hz – 5…5 %
  • fréquence du réseau : 47,5…63 Hz
  • filtre CEM : Filtre intégré CEM Classe C2
  • courant de ligne : 11,7 A 480 V
    14,7 A 380 V

• Complémentaires
  • puissance apparente : 12,2 kVA 380 V
  • lcc présumé de ligne : 22 kA
  • courant de sortie permanent : 16 A 380 V
    16 A 460 V
  • courant transitoire maximum : 17,6 A 60 s
  • fréquence de sortie du variateur de vitesse : 0.5…200 Hz
  • fréquence de découpage nominale : 12 kHz
  • fréquence de commutation : 12…16 kHz avec réduction de courant
    6…16 kHz réglable
  • gamme de vitesse : 1…10
  • précision de vitesse : +/-10% du glissement nominal 0,2 Tn à Tn
  • précision de couple : +/- 15 %
  • surcouple transitoire : 120 % du couple nominal du moteur +/- 10 % 60 s
  • profil de commande pour moteur asynchrone : Rapport tension/fréquence, 2 points
    Rapport tension/fréquence, 5 points
    Commande vecteur de flux sans capteur, standard
    Rapport tension/fréquence – Économie d’énergie, U/f quadratique
    Rapport tension/fréquence, compensation RI automatique (U/f + Uo automatique)
  • boucle de régulation : Régulateur PI réglable
  • compensation de glissement du moteur : Réglable
    Automatique quelque soit la charge
    Non disponible pour la commande moteur en rapport tension/fréquence
  • signalisation locale : 1 LED rouge bus CC alimenté
  • tension de sortie : = tension d’alimentation
  • isolation : Électrique entre puissance et contrôle
  • type de câble : IEC câble sans kit de montage 1 45 °C cuivre 90°C XLPE/EPR
    IEC câble sans kit de montage 1 45 °C cuivre 70°C PVC
    UL 508 câble avec kit UL type 1 3 40 °C cuivre 75°C PVC
  • raccordement électrique : Bornier 2,5 mm² AWG 14 VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES
    Bornier 16 mm² AWG 6 L1/R, L2/S, L3/T
  • couple de serrage : 2,5 N.m 22 livres par pouce L1/R, L2/S, L3/T
    0,6 N.m VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES
  • alimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) 10,5 V CC +/- 5 % = 10 A protection contre les surcharges et courts-circuits
    Alimentation interne 24 V DC 21…27 V = 200 A protection contre les surcharges et courts-circuits
  • nombre d’entrées analogiques : 2
  • type d’entrée analogique : Tension configurable par microswitch VIA 0…10 V CC 24 V max 30000 Ohm 10 bits
    Tension configurable VIB 0…10 V CC 24 V max 30000 Ohm 10 bits
    Sonde PTC configurable VIB 0 à 6 sondes 1500 Ohm
    Courant de commutation configurable VIA 0…20 mA 250 Ohm 10 bits
  • durée d’échantillonnage : 2 ms +/- 0,5 ms F numérique
    2 ms +/- 0,5 ms R numérique
    2 ms +/- 0,5 ms RES numérique
    3,5 ms +/- 0,5 ms VIA analogique
    22 ms +/- 0,5 ms VIB analogique
  • temps de réponse : 2 ms +/- 0,5 ms FM analogique
    7 ms +/- 0,5 ms FLA, FLC numérique
    7 ms +/- 0,5 ms FLB, FLC numérique
    7 ms +/- 0,5 ms RY, RC numérique
  • précision : +/- 0,6 % VIA pour une variation de température de 60 °C
    +/- 0,6 % VIB pour une variation de température de 60 °C
    +/- 1 % FM pour une variation de température de 60 °C
  • erreur de linéarité : +/- 0,15 % de la valeur maximale entrée VIA
    +/- 0,15 % de la valeur maximale entrée VIB
    +/-0,2 % sortie FM
  • nombre de sorties analogiques : 1
  • type de sortie analogique : Tension configurable par microswitch FM 0…10 V DC 7620 Ohm 10 bits
    Courant de commutation configurable FM 0…20 mA 970 Ohm 10 bits
  • nombre sorties TOR : 2
  • type de sortie numérique : Relais logique configurable FLA, FLC NO 100000 cycle
    Relais logique configurable FLB, FLC « O » 100000 cycle
    Relais logique configurable RY, RC NO 100000 cycle
  • courant commuté minimum : 3 mA 24 V DC Relais logique configurable
  • courant commuté maximum : 5 A 250 V AC résistif cos phi = 1 L/R = 0 ms FL, R
    5 A 30 V DC résistif cos phi = 1 L/R = 0 ms FL, R
    2 A 250 V AC inductive cos phi = 0,4 L/R = 7 ms FL, R
    2 A 30 V CC inductive cos phi = 0,4 L/R = 7 ms FL, R
  • type d’entrée numérique : Programmable F 24 V DC niveau 1 PLC 4700 Ohm
    Programmable R 24 V DC niveau 1 PLC 4700 Ohm
    Programmable RES 24 V DC niveau 1 PLC 4700 Ohm
  • logique d’entrée numérique : Logique positive (source) F, R, RES = 5 V >= 11 V
    Logique négative (sink) F, R, RES >= 16 V = 10 V
  • rampes d’accélération et décélération : Automatique en fonction de la charge
    À réglage linéaire séparé de 0,01 à 3200 s
  • freinage d’arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
  • type de protection : Perte de phase du moteur moteur
    Coupure sur le circuit de contrôle variateur
    Étage de puissance thermique variateur
    Surtension sur le bus DC variateur
    Contre dépassement vitesse limite variateur
    Contre déperdition phase entrée variateur
    Avec sondes PTC moteur
    Coupures de phase en entrée variateur
    Sur-tension ou sous-tension d’alimentation électrique variateur
    Sous-tension d’alimentation électrique variateur
    Surintensité entre phases de sortie et terre variateur
    Protection surchauffe variateur
    Court-circuit entre les phases du moteur variateur
    Protection thermique moteur
  • tenue diélectrique : 3535 V CC entre terre et bornes d’alimentation électrique
    5092 V CC entre commande et bornes d’alimentation électrique
  • résistance d’isolement : >= 1 MΩ 500 V CC pendant 1 minute
  • résolution en fréquence : 0,024/50 Hz entrée analogique
    0,1 Hz unité d’affichage
  • protocole de communication : APOGEE FLN
    BACnet
    LonWorks
    METASYS N2
    Modbus
  • type de connecteur : 1 RJ45
    1 style ouvert
  • interface physique : 2-fils RS 485
  • trame de transmission : RTU
  • vitesse de transmission : 9600 bps ou 19200 bps
  • format des données : 8 bits, 1 bit d’arrêt, bits de parité impairs, pairs ou non configurables
  • type de polarisation : Aucune impédance
  • nombre d’adresses : 1…247
  • service communication : Surveillance inhibitrice
    Identification du périphérique de lecture (43)
    Lecture des registres de maintien (03) 2 mots maximum
    Réglage du délai d’attente de 0.1 à 100 s
    Écriture des registres multiples (16) 2 mots au maximum
    Écriture de registre simple (06)
  • carte d’options : Carte de communication LonWorks
  • position de montage : Vertical +/- 10 degrés
  • largeur : 180 mm
  • hauteur : 232 mm
  • profondeur : 170 mm
  • poids : 6,45 kg
  • puissance dissipée maximale en W : 291 W
  • débit d’air : 100 m3/h
  • fonctionnalité : Moyen
  • application spécifique : HVAC
  • degré de protection IP : IP21
  • fabrication sur mesure et par processus : Building – HVAC : compressor for scroll
    Building – HVAC : fan
    Immeuble – CVC : pompe
  • plage de puissance : 7…11 kW à 380…440 V 3 phases
    7…11 kW à 480…500 V 3 phases
  • type de démarreur de moteur : Variateur de vitesse

• Environnement
  • compatibilité électromagnétique : Test d’immunité aux radio-fréquences conduites niveau 3 IEC 61000-4-6
    Test d’immunité aux baisses et aux interruptions de tension IEC 61000-4-11
    Test d’immunité aux surtensions 1,2/50 µs – 8/20 µs niveau 3 IEC 61000-4-5
    Test d’immunité aux transitoires électriques rapides niveau 4 IEC 61000-4-4
    Test d’immunité aux décharges électrostatiques niveau 3 IEC 6100-4-11
    Test d’immunité aux champs électromagnétiques radio-fréquences rayonnés niveau 3 IEC 61000-4-3
  • degré de pollution : 3 IEC 61800-5-1
  • degré de protection IP : IP20 sur la partie supérieure sans obturateur sur le couvercle EN/IEC 61800-5-1
    IP20 sur la partie supérieure sans obturateur sur le couvercle EN/IEC 60529
    IP21 EN/IEC 61800-5-1
    IP21 EN/IEC 60529
    IP41 sur la partie supérieure EN/IEC 61800-5-1
    IP41 sur la partie supérieure EN/IEC 60529
  • tenue aux vibrations : 1 gn 13…200 Hz EN/IEC 60068-2-8
    1,5 mm 3…13 Hz EN/IEC 60068-2-6
  • tenue aux chocs mécaniques : 15 gn 11 ms IEC 60068-2-27
  • caractéristique d’environnement : Classes 3C1 IEC 60721-3-3
    Classes 3S2 IEC 60721-3-3
  • intensité sonore : 51 dB 86/188/EEC
  • altitude de fonctionnement : 1000…3000 m limité à 2000 m pour le réseau de distribution d’angle mis à la terre avec réduction de courant de 1 % tous les 100 m
    = 1000 m sans facteur de déclassement
  • humidité relative : 5…95 % sans condensation IEC 60068-2-3
    5…95 % sans eau qui coule IEC 60068-2-3
  • température de fonctionnement : -10…40 °C sans facteur de déclassement
    > 40…50 °C avec réduction de courant
  • température ambiante pour le stockage : -25…70 °C
  • normes : EN 55011 class A group 1
    EN 61800-3
    EN 61800-3 catégorie C2
    EN 61800-3 catégorie C3
    EN 61800-3 environnements 1 catégorie C1
    EN 61800-3 environnements 1 catégorie C2
    EN 61800-3 environnements 1 catégorie C3
    EN 61800-3 environnements 2 catégorie C1
    EN 61800-3environnements 2 catégorie C2
    EN 61800-3 environnements 2 catégorie C3
    EN 61800-5-1
    IEC 61800-3
    CEI 61800-3 catégorie C2
    CEI 61800-3 catégorie C3
    CEI 61800-3 environnements 1 catégorie C1
    CEI 61800-3 environnements 1 catégorie C2
    CEI 61800-3 environnements 1 catégorie C3
    CEI 61800-3 environnements 2 catégorie C1
    CEI 61800-3 environnements 2 catégorie C2
    CEI 61800-3 environnements 2 catégorie C3
    IEC 61800-5-1
    UL Type 1
  • certifications du produit : CSA
    C-Tick
    NOM 117
    UL
  • marquage : CE
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Se conformer – depuis 1051 – Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
