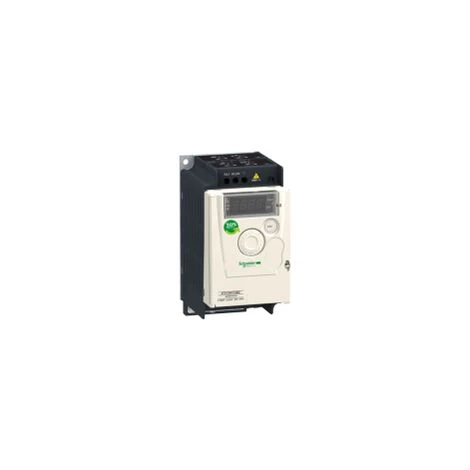

SCHNEIDER ATV12 0.18KW 240V 1PH 0.25HP RADIATEUR TB – ATV12H018M2

Caractéristiques

• Type: Connecteur, Convertisseur
• Largeur: 7.2
• Hauteur: 14.3
• Puissance: 186.425

• Principales
  • gamme de produits : Altivar 12
  • fonction produit : Variateur de vitesse
  • destination du produit : Moteurs asynchrones
  • application spécifique du produit : Machine simple
  • variante de construction : Sur semelle
  • nom de composant : ATV12
  • quantité par lot : Lot de 1
  • filtre CEM : Intégré
  • ventilateur intégré : Sans
  • nombre de phases réseau : Monophasé
  • [Us] tension d’alimentation : 200…240 V – 15…10 %
  • puissance moteur kW : 0.18 kW
  • puissance moteur HP : 0.25 hp
  • protocole du port communication : Modbus
  • courant de ligne : 3,4 A 200 V
    2,8 A 240 V
  • gamme de vitesse : 1…20
  • surcouple transitoire : 150…170 % du couple nominal du moteur en fonction du calibre du variateur et du type de moteur
  • profil de commande pour moteur asynchrone : Contrôle vectoriel du flux de courant sans capteur
    Rapport tension/fréquence (V/f)
    Rapport quadratique tension/fréquence
  • degré de protection IP : IP20 sans obturateur sur la partie supérieure
  • intensité sonore : 0 dB

• Complémentaires
  • fréquence d’alimentation : 50/60 Hz +/- 5 %
  • type de connecteur : 1 RJ45 Modbus sur face avant
  • interface physique : 2-fils RS 485 Modbus
  • trame de transmission : RTU Modbus
  • vitesse de transmission : 4800 bit/s
    9600 bit/s
    19200 bit/s
    38400 bit/s
  • nombre d’adresses : 1…247 Modbus
  • service communication : Lire les registres de maintien (03) 29 mots
    Écriture de registre simple (06) 29 mots
    Écrire les registres multiples (16) 27 mots
    Lire/écrire les registres multiples (23) 4/4 mots
    Identification du périphérique de lecture (43)
  • lcc présumé de ligne : <= 1 kA
  • courant de sortie permanent : 1,4 A 4 kHz
  • courant transitoire maximum : 2,1 A 60 s
  • fréquence de sortie du variateur de vitesse : 0.5…400 Hz
  • fréquence de découpage nominale : 4 kHz
  • fréquence de commutation : 2…16 kHz réglable
    4…16 kHz avec réduction de courant
  • couple de freinage : Jusqu’à 70 % du couple nominal du moteur sans résistance de freinage
  • compensation de glissement du moteur : Prédéfini à l’usine
    Réglable
  • tension de sortie : 200 à 240 V 3 phases
  • raccordement électrique : Bornier 3,5 mm² AWG 12 L1, L2, L3, U, V, W, PA, PC
  • couple de serrage : 0.8 N.m
  • isolement : Électrique entre alimentation et contrôle
  • alimentation : Alimentation interne pour le potentiomètre de référence 5 V CC 4.75…5.25 V 10 mA protection contre les surcharges et courts-circuits
    Alimentation interne pour entrées logiques 24 V CC 20.4…28.8 V 100 mA protection contre les surcharges et courts-circuits
  • nombre d’entrées analogiques : 1
  • type d’entrée analogique : Tension configurable AI1 0…10 V 30 kOhm
    Tension configurable AI1 0…5 V 30 kOhm
    Courant configurable AI1 0…20 mA 250 Ohm
  • nombre d’entrées logiques : 4
  • type d’entrée TOR : Programmable LI1…LI4 24 V 18…30 V
  • logique d’entrée numérique : Logique négative (sink) > 16 V < 10 V 3,5 kOhm
    Logique positive (source) 0…< 5 V > 11 V
  • durée d’échantillonnage : < 20 ms +/- 1 ms entrée logique
    < 10 ms entrée analogique
  • erreur de linéarité : +/- 0,3 % de la valeur maximale entrée analogique
  • nombre de sorties analogiques : 1
  • type de sortie analogique : Tension configurable par logiciel AO1 0…10 V 470 Ohm 8 bits
    Courant configurable par logiciel AO1 0…20 mA 800 Ohm 8 bits
  • nombre sorties numériques : 2
  • type de sortie TOR : Sortie numérique LO+, LO-
    Sortie de relais protégée R1A, R1B, R1C 1 F/O
  • courant commuté minimum : 5 mA 24 V CC relais logique
  • courant commuté maximum : 2 A 250 V AC inductive cos phi = 0,4 L/R = 7 ms relais logique
    2 A 30 V CC inductive cos phi = 0,4 L/R = 7 ms relais logique
    3 A 250 V AC résistif cos phi = 1 L/R = 0 ms relais logique
    4 A 30 V CC résistif cos phi = 1 L/R = 0 ms relais logique
  • rampes d’accélération et décélération : U
    S
    Linéaire de 0 à 999,9 s
  • freinage d’arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm² 0,1…30 s
  • type de protection : Contre la perte de phase d’entrée en triphasé
    Protection thermique du moteur via le variateur par calcul continu de I²t
    Surtension d’alimentation électrique
    Sous-tension d’alimentation électrique
    Surintensité entre phases de sortie et terre
    Protection surchauffe
    Court-circuit entre les phases du moteur
  • résolution en fréquence : 0,1 Hz unité d’affichage
    Convertisseur A/N, 10 bits entrée analogique
  • constante de temps : 20 ms +/- 1 ms pour le changement de référence
  • marquage : CE
  • position de montage : Vertical +/- 10 degree
  • hauteur : 143 mm
  • largeur : 72 mm
  • profondeur : 102,2 mm
  • poids : 0.7 kg
  • fonctionnalité : Basique
  • application spécifique : Équipement commercial
  • fabrication sur mesure et par processus : Équipement commercial : mélangeur
    Équipement commercial : autre application
    Textile : étirage
  • plage de puissance : 0…0.5 kW à 200…240 V monophasé
  • type de démarreur de moteur : Variateur de vitesse

• Environnement
  • compatibilité électromagnétique : Immunité aux perturbations transmises par conduction niveau 3 EN/IEC 61000-4-6
    Test d’immunité aux surtensions niveau 3 EN/IEC 61000-4-5
    Test d’immunité aux baisses et aux interruptions de tension EN/IEC 61000-4-11
    Test d’immunité aux transitoires électriques rapides niveau 4 EN/IEC 61000-4-4
    Test d’immunité aux décharges électrostatiques niveau 3 EN/IEC 61000-4-2
    Test d’immunité aux champs électromagnétiques radio-fréquences rayonnés niveau 3 EN/IEC 61000-4-3
  • émission électromagnétique : Émissions rayonnées environnement 1 catégorie C2 EN/IEC 61800-3 2 à 16 kHz câble moteur blindé
    Émissions conduites avec filtre CEM intégré environnement 1 catégorie C1 EN/IEC 61800-3 2, 4, 8, 12 et 16 kHz câble moteur blindé <= 5 m
    Émissions conduites avec filtre CEM intégré environnement 1 catégorie C2 EN/IEC 61800-3 2 à 12 kHz câble moteur blindé <= 5 m
    Émissions conduites avec filtre CEM intégré environnement 1 catégorie C2 EN/IEC 61800-3 2, 4 et 16 kHz câble moteur blindé <= 10 m
    Émissions conduites avec filtre CEM complémentaire environnement 1 catégorie C1 EN/IEC 61800-3 4 à 12 kHz câble moteur blindé <= 20 m
    Émissions conduites avec filtre CEM complémentaire environnement 1 catégorie C2 EN/IEC 61800-3 4 à 12 kHz câble moteur blindé <= 50 m
    Émissions conduites avec filtre CEM complémentaire environnement 2 catégorie C3 EN/IEC 61800-3 4 à 12 kHz câble moteur blindé <= 50 m
  • certifications du produit : GOST
    CSA
    UL
    NOM
    C-Tick
  • tenue aux vibrations : 1 gn EN/IEC 60068-2-6 13…200 Hz
    1,5 mm crête-à-crête EN/IEC 60068-2-6 3…13 Hz moteur non monté sur rail DIN symétrique
  • tenue aux chocs mécaniques : 15 gn EN/IEC 60068-2-27 11 ms
  • humidité relative : 5…95 % sans condensation IEC 60068-2-3
    5…95 % sans eau qui coule IEC 60068-2-3
  • température ambiante pour le stockage : -25…70 °C
  • température de fonctionnement : -10…40 °C couvercle de protection du haut du lecteur distant
    40…60 °C avec réduction de charge de 2,2 % par degré
  • altitude de fonctionnement : > 1000…2000 m avec réduction de courant de 1 % tous les 100 m
    <= 1000 m sans facteur de déclassement
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0901 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
• Garantie contractuelle
  • Période : 18 mois
