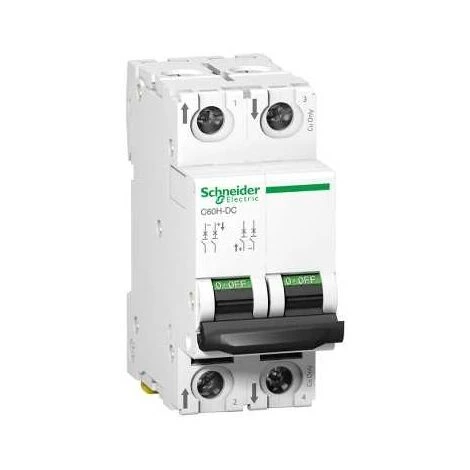

SCHNEIDER C60H-DC Disjoncteur 500Vdc 6A 2P C – A9N61526

Caractéristiques

• Courant nominal: 6
• Largeur: 36
• Hauteur: 81

• Principales
  • gamme : Acti 9
  • nom du produit : Acti 9 C60H-DC
  • fonction produit : Disjoncteur miniature
  • nom abrégé de l’appareil : C60H-DC
  • fonction de l’appareil : Distribution
  • description des pôles : 2P
  • nombre de pôles protégés : 2
  • In courant assigné d’emploi : 6 A à 25 °C
  • type de réseau : CC
  • technologie de déclencheur : Thermique-magnétique
  • courbe de déclenchement : C
  • pouvoir de coupure : Icu 20 kA à 220 V CC conforme à GB 14048.2
    Icu 10 kA à 440 V CC conforme à EN 60947-2
    Icu 10 kA à 440 V CC conforme à IEC 60947-2
    Icu 6 kA à 500 V CC conforme à EN 60947-2
    Icu 6 kA à 500 V CC conforme à IEC 60947-2
    Icu 20 kA à 220 V CC conforme à IEC 60947-2
    Icu 20 kA à 250 V CC conforme à GB 14048.2
    Icu 20 kA à 250 V CC conforme à IEC 60947-2
  • aptitude au sectionnement : Oui conforme à EN 60947-2
    Oui conforme à IEC 60947-2

• Complémentaires
  • fréquence du réseau : 50/60 Hz
  • [Ue] tension assignée d’emploi : 500 V CC
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 15 kA 0,75 x Icu à 220 V CC conforme à EN 60947-2
    15 kA 0,75 x Icu à 220 V CC conforme à IEC 60947-2
    15 kA 0,75 x Icu à 250 V CC conforme à EN 60947-2
    15 kA 0,75 x Icu à 250 V CC conforme à IEC 60947-2
    4.5 kA 0,75 x Icu à 500 V CC conforme à EN 60947-2
    4.5 kA 0,75 x Icu à 500 V CC conforme à IEC 60947-2
    7.5 kA 0,75 x Icu à 440 V CC conforme à EN 60947-2
    7.5 kA 0,75 x Icu à 440 V CC conforme à IEC 60947-2
  • [Ui] tension assignée d’isolement : 500 V DC conformément à IEC 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-2
    6 kV conforme à IEC 60947-2
  • coupure pleinement apparente : Oui
  • type de commande : Par maneton
  • signalisation locale : Indication ON/OFF
  • mode d’installation : Fixe
  • support de montage : Rail DIN symétrique 35 mm
  • compatibilité du bloc de distribution du peigne de jeu de barres : Standard haut ou bas
  • pas de 9 mm : 4
  • poids : 0.256 kg
  • couleur : Blanc
  • durée de vie mécanique : 20000 cycle
  • durée de vie électrique : 6000 cycle – 500 V DC
    3000 cycle – 500 V DC
  • prévision de verrouillage : Cadenassable
  • description des verrouillages optionnels : En position O
  • couple de serrage : 2.5 N.m haut ou bas circuit de puissance
  • protection fuite à la terre : Sans

• Environnement
  • normes : IEC 60947-2
    EN 60947-2
  • degré de pollution : 3 conforme à EN 60947-2
    3 conforme à IEC 60947-2
  • catégorie de surtension : IV
  • tropicalisation : 2 conforme à IEC 60068-2
  • altitude de fonctionnement : 2000 m
  • température de fonctionnement : -25…70 °C
  • température ambiante pour le stockage : -40…85 °C
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0844 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
