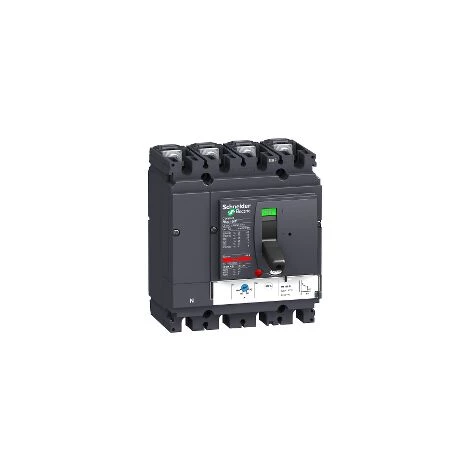

SCHNEIDER Compact NSX – NSX100f Tm63d 4p3d Disjoncteur Compact

Caractéristiques

• Courant nominal: 63
• Profondeur: 86

• Principales
  • Gamme : Compact
  • Nom du produit : Compact NSX
  • Gamme de produits : NSX100…250
  • Nom de l’appareil : Compact NSX100F
  • Fonction produit : Disjoncteur
  • Fonction de l’appareil : Distribution
  • Description des pôles : 4P
  • Pôles protégés : 3t
  • Position du pôle neutre : Gauche
  • [In] courant assigné d’emploi : 63 A à 40 °C
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz
  • Type de réseau : CA
  • Fréquence du réseau : 50/60 Hz
  • Aptitude au sectionnement : Oui se conformer à EN/CEI 60947-2
  • Catégorie d’emploi : Catégorie A
  • Pouvoir de coupure : 10 kA à 600 V CA 50/60 Hz se conformer à UL 508
    25 kA à 480 V CA 50/60 Hz se conformer à UL 508
    85 kA à 240 V CA 50/60 Hz se conformer à UL 508
    22 kA Icu à 525 V CA 50/60 Hz se conformer à CEI 60947-2
    25 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2
    35 kA Icu à 440 V CA 50/60 Hz se conformer à CEI 60947-2
    36 kA Icu à 380/415 V CA 50/60 Hz se conformer à CEI 60947-2
    8 kA Icu à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2
    85 kA Icu à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2
  • Code pouvoir de coupure : F 36 kA 415 V CA
  • Nom du déclencheur : TM-D
  • Type de déclencheur : Thermique-magnétique
  • Fonctions de protection du déclencheur : LI
  • Type de commande : Par maneton
  • Mode d’installation : Fixe

• Complémentaires
  • [Ui] tension assignée d’isolement : 800 V CA 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ics] pouvoir assigné de coupure de service : 11 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-2
    35 kA à 440 V CA 50/60 Hz se conformer à CEI 60947-2
    36 kA à 380/415 V CA 50/60 Hz se conformer à CEI 60947-2
    4 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2
    85 kA à 220/240 V CA 50/60 Hz se conformer à CEI 60947-2
    12,5 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-2
  • Endurance mécanique : 50000 cycle
  • durée de vie électrique : 10000 cycle à 690 V In
    20000 cycle à 690 V In/2
    30000 cycle à 440 V In
    50000 cycle à 440 V In/2
  • Support de montage : Plaque arrière
  • Raccordement amont : Façade
  • Raccordement aval : Façade
  • « pas » de raccordement : 35 mm
  • Type de protection : Protection surcharge (thermique)
    Protection (magnétique) court-circuit
  • Calibre du déclencheur : 63 A à 40 °C
  • Type de réglage du seuil long retard (Ir) : Réglable
  • Plage de réglage du seuil long retard : 0,7 à 1 x In
  • Type de réglage de la temporisation : Fixe
  • [tr] plage de réglage de temporisation long retard : 120…400 s à 1,5 x In
    15 s à 6 x Ir
  • Type de réglage du capteur instantané (Isd) : Fixe
  • [Isd] plage de réglage du seuil court retard : 500 A
  • Type de réglage de retard instantané : Fixe
  • Protection différentielle : Sans
  • Réglage de protection du neutre : Aucune protection
  • nombre d’emplacements : 5 slot(s)
  • Largeur : 140 mm
  • Hauteur : 161 mm
  • Profondeur : 86 mm
  • Poids du produit : 2,4 kg
  • Code de compatibilité : NSX100

• Environnement
  • Normes : EN/CEI 60947
  • Certifications du produit : CCC
    EAC
    Marine
  • Catégorie de surtension : Classe II
  • Classe de protection contre les chocs électriques : Classe II
  • Degré de pollution : 3 se conformer à IEC 60664-1
  • Degré de protection IP : IP40 se conformer à CEI 60529
  • Tenue aux chocs IK : IK07 se conformer à CEI 62262
  • Température de fonctionnement : -25…70 °C
  • Température ambiante de stockage : -50…85 °C
  • Humidité relative : 0…95 %
  • altitude de fonctionnement : 0…2000 m sans réduction de courant
    2000 m…5000 m avec réduction de courant
• Durabilité de l’offre
  • Statut environnemental de l’offre : Produit Green Premium
  • Régulation REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Directive RoHS UE : Conforme
  • Sans mercure : Oui
  • Information sur les exemptions RoHS : Oui
  • Régulation RoHS Chine : Produit en dehors du périmètre RoHS pour la Chine. Déclaration relative aux substances pour votre information.
  • Profil environnemental :
  • Profil de circularité :
  • DEEE : Sur le marché de l’Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d’ordures ménagères.
