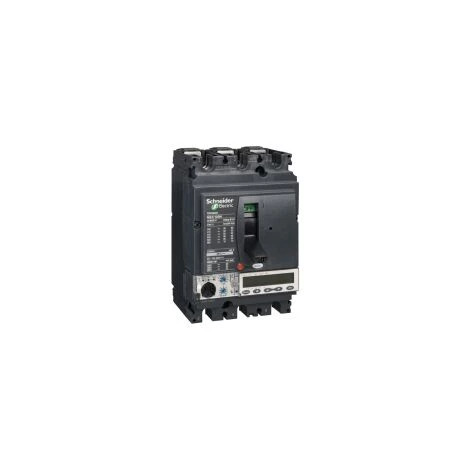

SCHNEIDER Compact NSX – NSX100n Micrologic 5.2 A 100a 3p3d Disjoncteur Compact – LV429890

Caractéristiques

• Type de déclencheur: Déclencheur électronique
• Courant assigné d’emploi en AC1: 1500
• Type de protection: Protection surcharge
• Délai: Instantané
• Tension assignée d’emploi: 690
• Tension assignée d’isolement: 800
• Type de tension d’alimentation: Courant alternatif

• Principales
  • gamme : Compact
  • nom du produit : Compact NSX
  • fonction produit : Disjoncteur
  • nom de l’appareil : Compact NSX100N
  • fonction de l’appareil : Distribution
  • nombre de pôles : 3P
  • pôles protégés : 3t
  • type de réseau : CA
  • fréquence du réseau : 50/60 Hz
  • [Ie] courant assigné d’emploi maximal : 100 A ( 40 °C )
  • [Ui] tension assignée d’isolement : 800 V CA 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz
  • codification du pouvoir de coupure : N ( 50 kA ) 415 V CA
  • pouvoir de coupure : 50 kA Icu à 440 V CA 50/60 Hz se conformer à IEC 60947-2
    10 kA Icu à 660/690 V CA 50/60 Hz se conformer à IEC 60947-2
    35 kA Icu à 525 V CA 50/60 Hz se conformer à IEC 60947-2
    50 kA Icu à 380/415 V CA 50/60 Hz se conformer à IEC 60947-2
    36 kA Icu à 500 V CA 50/60 Hz se conformer à IEC 60947-2
    90 kA Icu à 220/240 V CA 50/60 Hz se conformer à IEC 60947-2
    20 kA à 600 V CA 50/60 Hz se conformer à UL 508
    50 kA à 480 V CA 50/60 Hz se conformer à UL 508
    85 kA à 240 V CA 50/60 Hz se conformer à UL 508
  • [Ics] pouvoir assigné de coupure de service en court-circuit : Ics 10 kA 660/690 V CA 50/60 Hz se conformer à IEC 60947-2
    Ics 35 kA 525 V CA 50/60 Hz se conformer à IEC 60947-2
    Ics 36 kA 500 V CA 50/60 Hz se conformer à IEC 60947-2
    Ics 50 kA 380/415 V CA 50/60 Hz se conformer à IEC 60947-2
    Ics 50 kA 440 V CA 50/60 Hz se conformer à IEC 60947-2
    Ics 90 kA 220/240 V CA 50/60 Hz se conformer à IEC 60947-2
  • aptitude au sectionnement : Oui se conformer à EN 60947-2
    Oui se conformer à IEC 60947-2
  • catégorie d’emploi : A
  • nom du déclencheur : Micrologic 5.2 A
  • technologie de déclencheur : Électronique
  • fonctions de protection du déclencheur : LSI
  • calibre du déclencheur : 100 A ( 40 °C )
  • type de protection : Protection surcharge (long retard) L
    Protection instantanée contre court-circuit I
    Protection court retard S
  • degré de pollution : 3 se conformer à IEC 60664-1

• Complémentaires
  • type de commande : Par maneton
  • mode d’installation : Fixe
  • support de montage : Plaque arrière
  • raccordement haut : Façade
  • raccordement bas : Façade
  • composition contact auxiliaire : Sans
  • durée de vie mécanique : 50000 cycle
  • durée de vie électrique : 10000 cycle 690 V In se conformer à IEC 60947-2
    20000 cycle 690 V In/2 se conformer à IEC 60947-2
    30000 cycle 440 V In se conformer à IEC 60947-2
    50000 cycle 440 V In/2 se conformer à IEC 60947-2
  • pas de raccordement : 35 mm
  • signalisation locale : DEL 105 % Ir
    DEL 90 % Ir
    DEL prête
  • type de réglage du seuil long retard (Ir) : Réglable
  • plage de réglage du seuil long retard : 40…100 A
  • type de réglage de la temporisation : Réglable
  • [tr] plage de réglage de temporisation long retard : 15…400 s 1,5 x Ir
    0,35…11 s 7,2 x Ir
    0,5…16 s 6 x Ir
  • mémoire thermique : 20 minutes avant et après le déclenchement
  • type de réglage du capteur instantané (Isd) : Réglable
  • [Isd] plage de réglage du seuil court retard : 1,5…10 x Ir
  • type de réglage de retard instantané : Réglable
  • [tsd] plage de réglage de temporisation court retard : 0…0.4 s
  • type de réglage du seuil instantané (Ii) : Réglable
  • plage de réglage du seuil instantané : 1,5 à 15 x In
  • verrouillage sélectif de zone logique ZSI : Avec
  • communication des données : Demande de courant et puissance
    Mesure de l’énergie
    Valeurs instantanées et de demande
    Indicateurs de maintenance
    Maximètres/minimètres
    Qualité d’alimentation
    Paramètres de protection et d’alarme
    Historiques temps mboutissage et tableaux des événements
  • type d’afficheur : Afficheur LCD
  • type de mesure : Ampèremètre
  • enregistrement de données : Indicateurs de maintenance
  • hauteur : 161 mm
  • largeur : 105 mm
  • profondeur : 86 mm
  • poids : 2,05 kg

• Environnement
  • catégorie de surtension : Classe II
  • classe de protection contre les chocs électriques : Classe II
  • normes : EN/IEC 60947
    UL 508
  • certifications du produit : CCC
    Marine
    EAC
  • degré de protection IP : IP40 se conformer à IEC 60529
  • Tenue aux chocs IK : IK07 se conformer à IEC 62262
  • température de fonctionnement maximale : -35…70 °C
  • température ambiante pour le stockage : -55…85 °C
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Se conformer – depuis 0819 – Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
