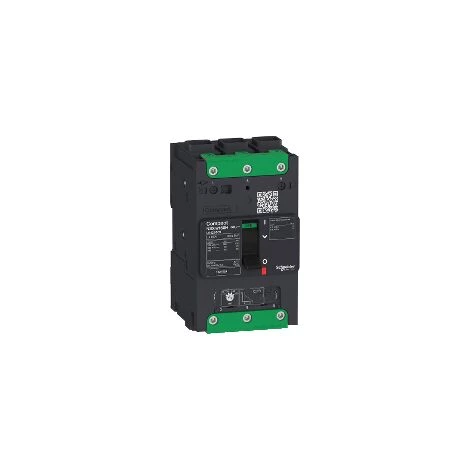

SCHNEIDER Compact NSXm – Disjoncteur – 36KA – TM125D – 3P – Everlink – LV426308

Caractéristiques

• Type de produit: Disjoncteur
• Courbe de déclenchement: D
• Type de connexion: A vis
• Section des fils préconisée: 0.95
• Largeur: 81
• Profondeur: 80

• Principales
  • gamme : Compact
  • nom du produit : Compact NSXm
  • nom de l’appareil : NSXm 125F
  • fonction produit : Disjoncteur
  • fonction de l’appareil : Distribution
    Protection

• Complémentaires
  • [In] courant assigné d’emploi maximal : 125 A
  • nombre de pôles : 3P 3d
  • type de commande : Par maneton
  • mode d’installation : Par vis pour platine
    Encliquetable pour Rail DIN
  • type de réseau : CA
  • fréquence du réseau : 50/60 Hz
  • codification du pouvoir de coupure : F 36 kA 415 V CA
  • pouvoir de coupure : 85 kA à 220…240 V CA 50/60 Hz selon IEC 60947-2
    36 kA à 380…415 V CA 50/60 Hz selon IEC 60947-2
    35 kA à 440 V CA 50/60 Hz selon IEC 60947-2
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz selon IEC 60947-2
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 85 kA à 220…240 V CA 50/60 Hz selon IEC 60947-2
    36 kA à 380…415 V CA 50/60 Hz selon IEC 60947-2
    30 kA à 500 V CA 50/60 Hz selon IEC 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 8 kV selon IEC 60947-2
  • [Ui] tension assignée d’isolement : 800 V selon IEC 60947-2
  • technologie de déclencheur : Thermique-magnétique
  • nom du déclencheur : TM-D
  • fonctions de protection du déclencheur : LI
  • calibre du déclencheur : 125 A à 40 °C
  • type de protection : Protection surcharge (thermique)
    Protection (magnétique) court-circuit
  • plage de réglage du seuil long retard : 0,7 à 1 x In
  • type de réglage du capteur instantané (Isd) : Fixe
  • type de réglage de retard instantané : Fixe
  • courant de maintien magnétique : 1000 A
  • courant de déclenchement magnétique : 1500 A
  • aptitude au sectionnement : Oui selon IEC 60947-2
  • catégorie d’emploi : A
  • pas de 9 mm : 9 module
  • pas de raccordement : 35 mm avec épanouisseurs
    27 mm sans épanouisseurs
  • mode de raccordement : 1 cosse Everlink de 2,5 à 95 mm² (rigide ou semi-rigide) conducteur :cuivre
    1 cosse Everlink 2,5…70 mm² (souple) conducteur :cuivre
  • couple de serrage : 5 N.m pour 2,5…10 mm²
    9 N.m pour 16…95 mm²
  • signalisation locale : Vert repère pour présence de contacts auxiliaires
  • nombre d’emplacements : 1 slot(s) pour interrupteur secondaire OF
    1 slot(s) pour commutateur de relais avertisseur SD
    1 slot(s) pour libération de tension MN or MX
  • longueur de dénudage des fils : 20 mm

• Environnement
  • labels qualité : CE
  • normes : EN/IEC 60947
  • certifications du produit : CCC
    EAC
    Marine
  • couleur : Gris (RAL 7016)
  • degré de protection IP : IP40 (couvercle avant) selon IEC 60529
  • Tenue aux chocs IK : IK07 selon IEC 62262
  • degré de pollution : 3 selon IEC 60947-1
  • température de fonctionnement maximale : -25…70 °C
  • température ambiante pour le stockage : -40…85 °C
  • altitude de fonctionnement : 5000 m avec réduction de courant
    2000 m sans réduction de courant
  • durée de vie mécanique : 20000 cycle selon IEC 947-1 Annexe K ed 5.2 pour In
  • durée de vie électrique : 10000 cycle selon IEC 947-1 Annexe F ed 5.2 pour In à 440 V
  • hauteur : 137 mm
  • largeur : 81 mm
  • profondeur : 80 mm
  • poids : 1,06 kg
  • quantité par lot : Lot de 1
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Se conformer – depuis 1649 – Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
