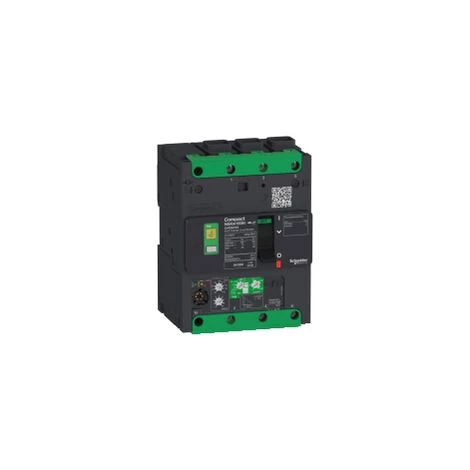

SCHNEIDER Compact NSXm – Disjoncteur Vigi – 36KA – Micrologic 4.1 – 50A – 3P3d – Everlink – LV426721

Caractéristiques

• Type de produit: Disjoncteur différentiel industriel
• Courant nominal: 7.2
• Description des pôles: 3P (tripolaire)
• Sensibilité: 1000
• Temporisation du différentiel: Instantané
• Courbe de déclenchement: D
• Pouvoir de coupure: 36
• Bouton Test: Oui
• Tension de fonctionnement: 240
• Type de connexion: A vis
• Caractéristiques: Réglable

• Principales
  • gamme : Compact
  • nom du produit : Compact NSXm Micrologic Vigi 4.1
  • nom de l’appareil : NSXm 50F
  • fonction produit : Disjoncteur différentiel
  • fonction de l’appareil : Distribution
    Protection

• Complémentaires
  • [In] courant assigné d’emploi maximal : 50 A
  • nombre de pôles : 3P 3d
  • position du pôle neutre : Gauche
  • type de commande : Par maneton
  • mode d’installation : Par vis pour platine
    Encliquetable pour Rail DIN
  • type de réseau : CA
  • fréquence du réseau : 50/60 Hz
  • codification du pouvoir de coupure : F 36 kA 415 V CA
  • pouvoir de coupure : 85 kA à 220…240 V CA 50/60 Hz selon IEC 60947-2
    36 kA à 380…415 V CA 50/60 Hz selon IEC 60947-2
    35 kA à 440 V CA 50/60 Hz selon IEC 60947-2
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz selon IEC 60947-2
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 85 kA à 220…240 V CA 50/60 Hz selon IEC 60947-2
    36 kA à 380…415 V CA 50/60 Hz selon IEC 60947-2
    30 kA à 440 V CA 50/60 Hz selon IEC 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 8 kV selon IEC 60947-2
  • [Ui] tension assignée d’isolement : 500 V selon IEC 60947-2
  • technologie de déclencheur : Électronique
  • nom du déclencheur : Micrologic 4.1
  • fonctions de protection du déclencheur : LSoIR
  • calibre du déclencheur : 50 A à 40 °C
  • type de protection : Protection fuite à la terre
    Protection instantanée contre court-circuit
    Protection surcharge (long retard)
    Protection court retard
  • mémoire thermique : 20 minutes avant et après le déclenchement
  • plage de réglage du seuil long retard : 0,4…1 x In
  • [tr] plage de réglage de temporisation long retard : À 7,2 x Ir Tr= 5 s
    À 6 x Ir Tr= 8 s
    À 1,5 x Ir Tr= 200 s
  • type de réglage du capteur instantané (Isd) : Réglable 9 positions
  • [Isd] plage de réglage du seuil court retard : 1,5…10 x Ir
  • type de réglage de retard instantané : Fixe
  • plage de réglage du seuil instantané : 750 A
  • sensibilité du différentiel : 30 mA pour classe A
    100 mA pour classe A
    300 mA pour classe A
    500 mA pour classe A
    1000 mA pour classe A
    30 mA pour classe AC
    100 mA pour classe AC
    300 mA pour classe AC
    500 mA pour classe AC
    1000 mA pour classe AC
    3000 mA pour classe AC
    5000 mA pour classe AC
  • [Idn] plage de réglage du seuil de sensibilité différentielle : 1 A
    3 A
    30 mA
    100 mA
    300 mA
    500 mA
    5 A
  • [Δt] réglage de temporisation fuite résiduelle à la terre : 0 ms
    60 ms
    150 ms
    1000 ms
    500 ms
  • aptitude au sectionnement : Oui selon IEC 60947-2
  • catégorie d’emploi : A
  • pas de 9 mm : 9 module
  • pas de raccordement : 35 mm avec épanouisseurs
    27 mm sans épanouisseurs
  • mode de raccordement : 1 cosse Everlink 2,5…70 mm² (torsadé fin) conducteur :cuivre
    1 cosse Everlink de 2,5 à 95 mm² (rigide ou semi-rigide) conducteur :aluminium / cuivre
  • couple de serrage : 5 N.m pour 2,5…10 mm²
    9 N.m pour 16…95 mm²
  • signalisation locale : Vert repère pour présence de contacts auxiliaires
  • nombre d’emplacements : 1 slot(s) pour interrupteur secondaire OF
    1 slot(s) pour commutateur de relais avertisseur SD
    1 slot(s) pour libération de tension MN or MX
  • longueur de dénudage des fils : 20 mm

• Environnement
  • labels qualité : CE
  • normes : EN/IEC 60947
  • certifications du produit : CCC
    EAC
  • couleur : Gris (RAL 7016)
  • degré de protection IP : IP40 (couvercle avant) selon IEC 60529
  • Tenue aux chocs IK : IK07 selon IEC 62262
  • degré de pollution : 3 selon IEC 60947-1
  • température de fonctionnement maximale : -25…70 °C
  • température ambiante pour le stockage : -40…85 °C
  • altitude de fonctionnement : 5000 m avec réduction de courant
    2000 m sans réduction de courant
  • durée de vie mécanique : 20000 cycle selon IEC 947-1 Annexe K ed 5.2 pour In
  • durée de vie électrique : 10000 cycle selon IEC 947-1 Annexe F ed 5.2 pour In à 440 V
  • hauteur : 144 mm
  • largeur : 108 mm
  • profondeur : 80 mm
  • poids : 1,63 kg
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Se conformer – depuis 1739 – Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
