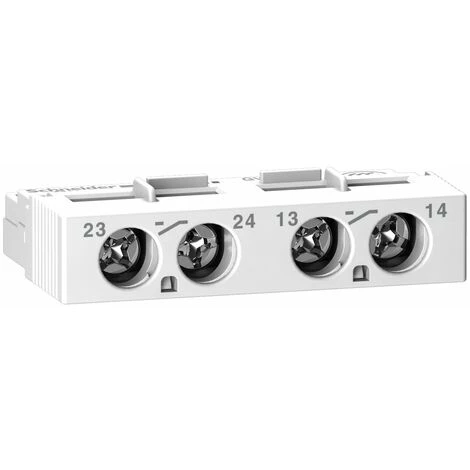

SCHNEIDER Contact Auxiliaire 2 F – GVAE20

Caractéristiques

• Type de produit: Contacteur de puissance
• Description des pôles: 2P (bipolaire)
• Type(s) de contact(s): Normalement ouvert
• Type de connexion: Par vis
• Hauteur: 10
• Profondeur: 15

• Principales
  • gamme : TeSys
  • nom abrégé de l’appareil : GVAE
  • fonction produit : Bloc de contact auxiliaire
  • accessoires associés : GV2ME
    GV2L
    GV2RT
    LS1D32
    GV3L
    GV2LE
    GV2P
    GV3P
  • composition des pôles : 2F
  • mode de raccordement : Borniers à vis-étrier 1 câble 0.75…2.5 mm² – rigidité du câble: souple – sans extrémité de câble
    Borniers à vis-étrier 2 câble 0.75…2.5 mm² – rigidité du câble: souple – sans extrémité de câble
    Borniers à vis-étrier 1 câble 0.75…1.5 mm² – rigidité du câble: souple – avec extrémité de câble
    Borniers à vis-étrier 1 câble 1…2.5 mm² – rigidité du câble: rigide
    Borniers à vis-étrier 2 câble 1…2,5 mm² – rigidité du câble: rigide
  • quantité par lot : Lot de 10

• Complémentaires
  • emplacement de montage : Avant
  • [Ui] tension assignée d’isolement : 300 V – conformément à UL 508
    300 V – conformément à CSA C22.2 No 14
    250 V – conformément à IEC 60947-1
  • [Ue] tension assignée d’emploi : 24…240 V AC
    24 à 60 V DC
  • [Ith] courant thermique conventionnel : 2.5 A
  • type de protection : Fusible gG <= 10 A
    Disjoncteur GB2CB06 <= 10 A
  • durée de vie mécanique : 100000 cycle
  • courant commuté minimum : 5 mA
  • tension de commutation minimale : 17 V
  • puissance assignée d’emploi en VA : 120 VAà 110…120 V AC-15 – durabilité électrique: 100000 cycle
    120 VAà 230…240 V AC-15 – durabilité électrique: 100000 cycle
    48 VAà 24 V AC-15 – durabilité électrique: 100000 cycle
    60 VAà 48 V AC-15 – durabilité électrique: 100000 cycle
  • puissance assignée d’emploi en W : 15 Wà 48 V DC-13 – durabilité électrique: 100000 cycle
    24 Wà 24 V DC-13 – durabilité électrique: 100000 cycle
    9 Wà 60 V DC-13 – durabilité électrique: 100000 cycle
  • couple de serrage : <= 1.4 N.m – sur borniers à vis-étrier
  • hauteur : 10 mm
  • largeur : 44,5 mm
  • profondeur : 15 mm
  • poids : 0.02 kg

• Environnement
  • caractéristique d’environnement : Environnement normal
• Garantie contractuelle
  • Période : 18 mois
