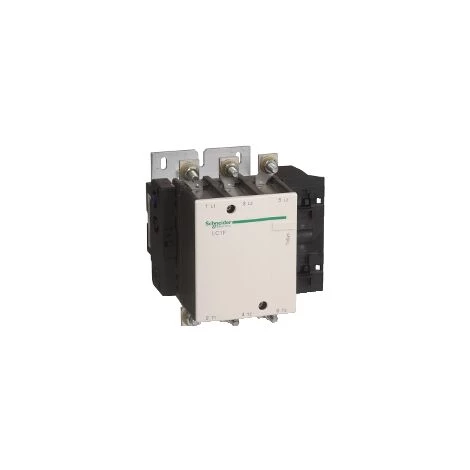

SCHNEIDER Contacteur CONT 185A 3P 400V 50-60HZ – LC1F185V7

Caractéristiques

• Description des pôles: 3P (tripolaire)
• Courant nominal: 185
• Type(s) de contact(s): Normalement ouvert
• Fréquence assignée: 60

• Principales
  • gamme : TeSys
  • nom du produit : TeSys F
  • fonction produit : Contacteur
  • nom de l’appareil : LC1F
  • application du contacteur : Commande moteur (AC-3)
    Charge résistive (AC-1)
  • catégorie d’emploi : AC-1
    AC-3
    AC-4
  • nombre de pôles : 3P
  • composition des pôles : 3F
  • [Ue] tension assignée d’emploi : = 460 V CC
    = 690 V CA 50/60 Hz
  • [Ie] courant assigné d’emploi maximal : 275 A ( = 40 °C ) AC-1 à = 440 V
    185 A ( = 55 °C ) AC-3 à = 440 V
  • puissance moteur kW : 55 kW à 220…230 V CA 50/60 Hz AC-3
    90 kW à 380…400 V CA 50/60 Hz AC-3
    100 kW à 415 V CA 50/60 Hz AC-3
    100 kW à 440 V CA 50/60 Hz AC-3
    110 kW à 500 V CA 50/60 Hz AC-3
    110 kW à 660…690 V CA 50/60 Hz AC-3
    33 kW à 400 V CA 50/60 Hz AC-4
  • tension circuit de commande : 400 V CA 40…400 Hz

• Complémentaires
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • catégorie de surtension : III
  • [Ith] courant thermique conventionnel : 275 A à = 40 °C
  • pouvoir assigné de coupure : 1480 A se conformer à IEC 60947-4-1
  • [Icw] courant assigné de courte durée admissible : 1500 A = 40 °C 10 s
    920 A = 40 °C 30 s
    740 A = 40 °C 1 min
    500 A = 40 °C 3 min
    400 A = 40 °C 10 min
  • calibre du fusible à associer : 200 A aM à = 440 V
    315 A gG à = 440 V
  • impédance moyenne : 0,33 mOhm à 50 Hz – Ith 275 A
  • [Ui] tension assignée d’isolement : 1000 V se conformer à IEC 60947-4-1
    1500 V se conformer à VDE 0110 gr C
  • puissance dissipée par pôle : 12 W AC-3
    25 W AC-1
  • support de montage : Platine
  • normes : EN 60947-1
    EN 60947-4-1
    IEC 60947-1
    IEC 60947-4-1
    JIS C8201-4-1
  • certifications du produit : ABS
    BV
    CSA
    DNV
    LROS (Lloyds register of shipping)
    RINA
    RMRoS
    UL
    CB
  • mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² – rigidité du câble: souple – avec extrémité de câble
    Circuit de puissance : connecteur 1 câble(s) 150 mm²
    Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: souple – sans extrémité de câble
    Télécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² – rigidité du câble: souple – sans extrémité de câble
    Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: souple – avec extrémité de câble
    Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² – rigidité du câble: rigide – sans extrémité de câble
    Télécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² – rigidité du câble: rigide – sans extrémité de câble
    Circuit de puissance : bornes à anneau 1 câble(s) 150 mm²
    Circuit de puissance : raccordement par boulonnage
    Circuit de puissance : barre 2 x (25 x 3 mm)
  • couple de serrage : Télécommande : 1,2 N.m
    Circuit de puissance : 18 N.m
  • plage de tension du circuit de commande : 0,35 à 0,55 Uc à 55 °C perte de niveau 50/60 Hz
    0,85…1,1 Uc à 55 °C opérationnel 50/60 Hz
  • puissance d’appel maximale en VA : 805 VA à 20 °C (cos ϕ 0.3) 50 Hz
    970 VA à 20 °C (cos ϕ 0.3) 60 Hz
  • consommation maxi au maintien en VA : 55 VA à 20 °C (cos ϕ 0.3) 50 Hz
    66 VA à 20 °C (cos ϕ 0.3) 60 Hz
  • dissipation thermique : 18…24 W
  • temps de fonctionnement : 35 ms fermeture (à Uc)
    130 ms ouverture (à Uc)
  • durée de vie mécanique : 10 Mcycles
  • vitesse de commande maxi : 2400 cyc/h à = 55 °C

• Environnement
  • degré de protection IP : IP2x face avant avec protecteurs (Commandé séparément) se conformer à IEC 60529
    IP2x face avant avec protecteurs (Commandé séparément) se conformer à VDE 0106
  • traitement de protection : TH
  • température de fonctionnement maximale : -5…55 °C
  • température ambiante pour le stockage : -60…80 °C
  • température ambiante autour de l’appareil : -40…70 °C
  • altitude de fonctionnement : 3000 m sans réduction de courant
  • robustesse mécanique : Vibrations resistance contacteur ouvert 2 Gn, 5 à 300 Hz
    Chocs resistance contacteur fermé 15 Gn pour 11 ms
    Vibrations resistance contacteur fermé 5 Gn, 5 à 300 Hz
    Chocs Contacteur ouvert 7 Gn pour 11 ms
  • hauteur : 174 mm
  • largeur : 168,5 mm
  • profondeur : 181 mm
  • poids : 4,65 kg
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Se conformer – depuis 0843 – Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
