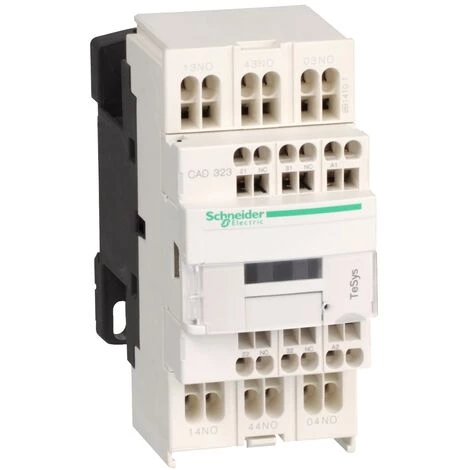

SCHNEIDER Contacteur TeSys CAD323 3 F Plus 2 O Instantané 10 A 24 V CC – CAD323BL

Caractéristiques

• Courant nominal: 10
• Tension circuit de commande: 24
• Courant circuit de commande: Courant continu
• Type(s) de contact(s): Normalement ouvert

• Principales
  • gamme : TeSys
  • nom du produit : TeSys CAD
  • fonction produit : Relais de contrôle
  • nom abrégé de l’appareil : CAD
  • application du contacteur : Télécommande

• Complémentaires
  • catégorie d’emploi : AC-15
    DC-13
    AC-14
  • composition des pôles : 3 F + 2 O
  • [Ue] tension assignée d’emploi : <= 690 V CA 25…400 Hz
  • type de circuit de commande : CC basse consommation
  • tension circuit de commande : 24 V CC
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à IEC 60947
  • [Ith] courant thermique conventionnel : 10 A à <= 60 °C
  • pouvoir nominal d’enclenchement Irms : 140 A CA conforme à IEC 60947-5-1
    250 A CC conforme à IEC 60947-5-1
  • [Icw] courant assigné de courte durée admissible : 100 A 1 s
    120 A 500 ms
    140 A 100 ms
  • calibre du fusible à associer : 10 A gG conforme à IEC 60947-5-1
  • [Ui] tension assignée d’isolement : 690 V conforme à IEC 60947-5-1
    600 V certifications UL
    600 V certifications CSA
  • support de montage : Platine
    Rail
  • mode de raccordement : Bornes à ressort 1 câble(s) 1…2,5 mm² – rigidité du câble: souple – sans extrémité de câble
    Bornes à ressort 2 câble(s) 1…2,5 mm² – rigidité du câble: souple – sans extrémité de câble
    Bornes à ressort 1 câble(s) 1…2,5 mm² – rigidité du câble: rigide – sans extrémité de câble
    Bornes à ressort 2 câble(s) 1…2,5 mm² – rigidité du câble: rigide – sans extrémité de câble
  • plage de tension du circuit de commande : 0,1 à 0,25 Uc perte de niveau
    0,7 à 1,25 Uc opérationnel
  • temps de fonctionnement : 65…88 ms excitation bobine + fermeture F »
    14…25 ms désexcitation bobine + ouverture « F »
    57…77 ms excitation bobine + ouverture « O »
    28…42 ms désexcitation bobine + fermeture « O »
  • durée de vie mécanique : 30 Mcycles
  • vitesse de commande : 180 cyc/mn
  • constante de temps : 40 ms
  • consommation moyenne à l’appel en W : 2.4 W à 20 °C
  • consommation moyenne au maintien en W : 2.4 W à 20 °C
  • tension de commutation minimale : 17 V
  • courant commuté minimum : 5 mA
  • temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)
    1,5 ms sur excitation (entre contact NC + NO)
  • résistance d’isolement : > 10 MΩ
  • robustesse mécanique : Chocs relais de contrôle ouvert 10 Gn pour 11 ms IEC 60068-2-27
    Chocs relais de contrôle fermé 15 Gn pour 11 ms IEC 60068-2-27
    Vibrations relais de contrôle ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6
    Vibrations relais de contrôle fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6
  • hauteur : 99 mm
  • largeur : 45 mm
  • profondeur : 93 mm
  • poids : 0.58 kg

«

• Environnement
  • normes : VDE 0660
    IEC 60947-5-1
    NF C 63-140
    BS 4794
    EN 60947-5
  • certifications du produit : CSA
    UL
  • degré de protection IP : IP2x conforme à VDE 0106
  • traitement de protection : TH conforme à IEC 60068
  • température de fonctionnement : -40…70 °C
  • température ambiante pour le stockage : -60…80 °C
  • altitude de fonctionnement : 3000 m sans déclassement en fonction de la température
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0627 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
