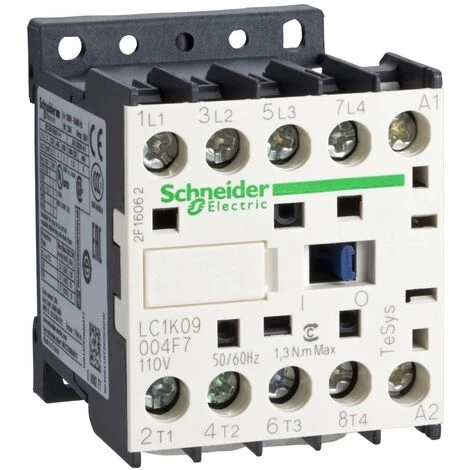

SCHNEIDER Contacteur TeSys LC1K 4P (2F Plus 2O) AC1 440V 20 A Bobine 48 V CA – LC1K09008E7

Caractéristiques

• Description des pôles: 4P (tétrapolaire)
• Courant nominal: 20
• Courant circuit de commande: Courant alternatif
• Type(s) de contact(s): Normalement ouvert
• Type de connexion: Par vis

• Principales
  • gamme de produits : TeSys K
  • gamme : TeSys
  • fonction produit : Contacteur
  • nom du produit : TeSys K
  • nom abrégé de l’appareil : LC1K
  • fonction de l’appareil : Contrôle
  • application du contacteur : Charge résistive

• Complémentaires
  • catégorie d’emploi : AC-1
  • description des pôles : 4P
  • composition des pôles : 2F+2O
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz pour circuit de puissance
  • [Ie] courant assigné d’emploi : 20 A (<= 50 °C) à <= 440 V CA AC-1 pour circuit de puissance
    16 A (<= 70 °C) à 690 V CA AC-1 pour circuit de puissance
  • type de circuit de commande : CA 50/60 Hz
  • tension circuit de commande : 48 V CA 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 8 kV
  • catégorie de surtension : III
  • [Ith] courant thermique conventionnel : 20 A à <= 50 °C pour circuit de puissance
  • pouvoir nominal d’enclenchement Irms : 110 A CA pour circuit de puissance conforme à NF C 63-110
    110 A CA pour circuit de puissance conforme à IEC 60947
  • pouvoir assigné de coupure : 110 A à 415 V conforme à IEC 60947
    110 A à 440 V conforme à IEC 60947
    80 A à 500 V conforme à IEC 60947
    110 A à 220…230 V conforme à IEC 60947
    110 A à 380…400 V conforme à IEC 60947
    70 A à 660…690 V conforme à IEC 60947
  • [Icw] courant assigné de courte durée admissible : 20 A <= 50 °C >= 15 min circuit de puissance
    90 A <= 50 °C 1 s circuit de puissance
    85 A <= 50 °C 5 s circuit de puissance
    80 A <= 50 °C 10 s circuit de puissance
    60 A <= 50 °C 30 s circuit de puissance
    45 A <= 50 °C 1 min circuit de puissance
    40 A <= 50 °C 3 min circuit de puissance
  • calibre du fusible à associer : 25 A gG à <= 440 V pour circuit de puissance
    25 A aM pour circuit de puissance
  • impédance moyenne : 3 mOhm à 50 Hz – Ith 20 A pour circuit de puissance
  • [Ui] tension assignée d’isolement : 600 V pour circuit de puissance conforme à CSA C22.2 No 14
    690 V pour circuit de puissance conforme à IEC 60947-4-1
    600 V pour circuit de puissance conforme à UL 508
  • consommation moyenne à l’appel en VA : 30 VA à 20 °C
  • consommation moyenne au maintien en VA : 4.5 VA à 20 °C
  • dissipation thermique : 1.3 W
  • plage de tension du circuit de commande : 0,2 à 0,75 Uc à <= 50 °C perte de niveau
    0,8…1,15 Uc à <= 50 °C opérationnel
  • mode de raccordement : Borniers à vis-étrier 1 câble(s) 1,5…4 mm² – rigidité du câble: rigide
    Borniers à vis-étrier 1 câble(s) 0,75…4 mm² – rigidité du câble: souple – sans extrémité de câble
    Borniers à vis-étrier 1 câble(s) 0,34…2,5 mm² – rigidité du câble: souple – avec extrémité de câble
    Borniers à vis-étrier 2 câble(s) 1,5…4 mm² – rigidité du câble: rigide
    Borniers à vis-étrier 2 câble(s) 0,75…4 mm² – rigidité du câble: souple – sans extrémité de câble
    Borniers à vis-étrier 2 câble(s) 0,34…1,5 mm² – rigidité du câble: souple – avec extrémité de câble
  • vitesse de commande : 3600 cyc/h
  • fréquence circuit signalisation : <= 400 Hz
  • support de montage : Rail
    Platine
  • couple de serrage : 1.3 N.m – sur borniers à vis-étrier – avec tournevis empreinte Philips n°2
    1.3 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm
  • temps de fonctionnement : 10…20 ms désexcitation bobine + ouverture F »
    5…15 ms excitation bobine + ouverture « O »
    10…20 ms excitation bobine + fermeture « F »
    15…25 ms désexcitation bobine + fermeture « O »
  • niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conforme à EN/ISO 13849-1
    B10d = 20000000 cycle contacteur avec charge mécanique conforme à EN/ISO 13849-1
  • durée de vie mécanique : 10 Mcycles
  • durée de vie électrique : 0.18 Mcycles 20 A AC-1 à Ue <= 440 V
  • robustesse mécanique : Chocs contacteur fermé, sur l’axe des X 10 Gn pour 11 ms IEC 60068-2-27
    Chocs contacteur fermé, sur l’axe des Y 15 Gn pour 11 ms IEC 60068-2-27
    Chocs contacteur fermé, sur l’axe des Z 15 Gn pour 11 ms IEC 60068-2-27
    Chocs contacteur ouvert, sur l’axe des X 6 Gn pour 11 ms IEC 60068-2-27
    Chocs contacteur ouvert, sur l’axe des Y 10 Gn pour 11 ms IEC 60068-2-27
    Chocs contacteur ouvert, sur l’axe des Z 10 Gn pour 11 ms IEC 60068-2-27
    Vibrations contacteur fermé 4 Gn, 5 à 300 Hz IEC 60068-2-6
    Vibrations contacteur ouvert 2 Gn, 5 à 300 Hz IEC 60068-2-6
  • hauteur : 58 mm
  • largeur : 45 mm
  • profondeur : 57 mm
  • poids : 0.18 kg

«

• Environnement
  • normes : BS 5424
    IEC 60947
    NF C 63-110
    VDE 0660
  • certifications du produit : CSA
    UL
  • degré de protection IP : IP2x conforme à VDE 0106
  • traitement de protection : TC conforme à IEC 60068
    TC conforme à DIN 50016
  • température de fonctionnement : -25…50 °C
  • température ambiante pour le stockage : -50…80 °C
  • altitude de fonctionnement : 2000 m sans déclassement en fonction de la température
  • tenue à la flamme : V1 conforme à UL 94
    Exigence 2 conforme à NF F 16-101
    Exigence 2 conforme à NF F 16-102
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0640 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
• Garantie contractuelle
  • Période : 18 mois
