Caractéristiques
- Type de déclencheur: A minimum de tension
- Type de tension d’alimentation: Courant alternatif
- Tension assignée d’isolement: 690
- Largeur: 3.6
- Hauteur: 10.3
- Profondeur: 6.9
- Principales
- gamme : Acti 9

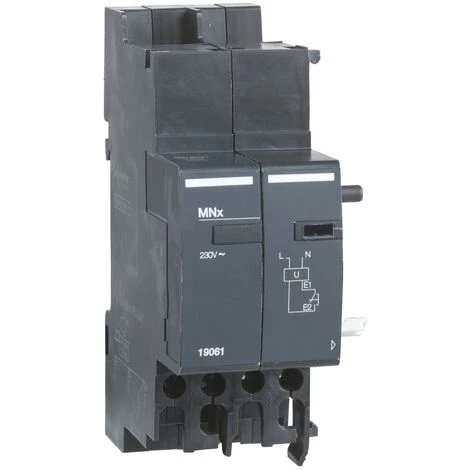

- fonction produit : Déclencheur de sous-tension
- nom abrégé de l’appareil : MNx
- tension circuit de commande : 220…240 V CA 50/60 Hz
- type de commande : Standard
- pas de 9 mm : 4
- Complémentaires
- compatibilité de gamme : Acti 9 Vigi NG125
Acti 9: Acti 9 NG125LMA
Acti 9: Acti 9 NG125NA
Acti 9: Acti 9 NG125 - [Ui] tension assignée d’isolement : 690 V CA 50/60 Hz conforme à EN/IEC 60947-5-1
- [Uimp] tension assignée de tenue aux chocs : 8 kV conforme à EN/IEC 60947-5-1
- signalisation locale : Indicateur d’action
- mode d’installation : Fixe
- support de montage : Rail DIN symétrique 35 mm
- hauteur : 103 mm
- largeur : 36 mm
- profondeur : 69 mm
- durée de vie électrique : 10000 cycle conforme à EN/IEC 60947-5-1
- mode de raccordement : Plage de raccordement 2 câble(s) 2,5 mm² souple
Plage de raccordement 2 câble(s) 2,5 mm² rigide
Plage de raccordement 1 câble(s) 0,5…2,5 mm² rigide
Plage de raccordement 1 câble(s) 0,5… 1,5 mm² souple
Plage de raccordement 1 câble(s) 0,5… 1,5 mm² flexible avec virole
Plage de raccordement 2 câble(s) 1,5 mm² flexible avec virole - longueur de dénudage des fils : 10 mm
- couple de serrage : 1 N.m
- compatibilité de gamme : Acti 9 Vigi NG125
- Environnement
- normes : EN/IEC 60947-5-1
- certifications du produit : ASEFA
ASTA
KEMA
LCIE - degré de protection IP : IP20 B conforme à EN/IEC 60947-5-1
IP4 conforme à EN/IEC 60947-5-1 - degré de pollution : 3 conforme à EN/IEC 60947-5-1
- catégorie de surtension : II
- tropicalisation : 2 conforme à EN/IEC 60947-5-1
- humidité relative : 95 % à 55 °C
- température de fonctionnement : -25…60 °C
- température ambiante pour le stockage : -40…85 °C
- Garantie contractuelle
- Période : 18 mois
