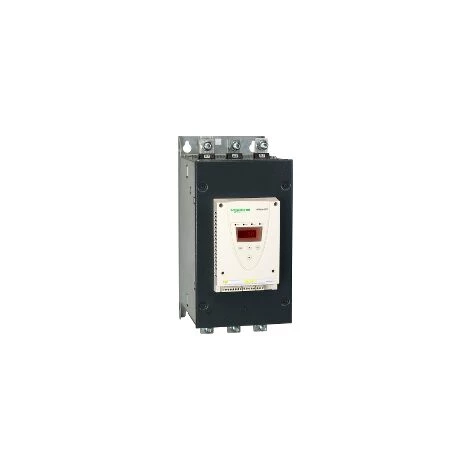

SCHNEIDER DEMARREUR PROGRESSIF ELECTRONIQUE CONTROLE 110V PUISSANCE 410A 440V – ATS22C41Q

Caractéristiques

• Fréquence du réseau: 60

• Principales
  • gamme de produits : Altistart 22
  • fonction produit : Démarreur progressif
  • destination du produit : Moteurs asynchrones
  • application spécifique du produit : Pompes et ventilateurs
  • nom de composant : ATS22
  • nombre de phases réseau : 3 phases
  • [Us] tension d’alimentation : 230…440 V – 15…10 %
  • puissance moteur kW : 110 kW 230 V
    220 kW 400 V
    220 kW 440 V
  • courant de réglage de l’usine : 388 A
  • puissance dissipée en W : 177 W pour applications standard
  • catégorie d’emploi : AC-53A
  • type de démarrage : Démarrage avec contrôle de couple (courant limité à 3,5 In)
  • calibre du démarreur IcL : 410 A raccordement dans la ligne d’alimentation du moteur pour applications standard
  • degré de protection IP : IP00

• Complémentaires
  • variante de construction : Avec dissipateur thermique
  • fonction disponible : Contournement interne
  • limites de la tension d’alimentation : 195…484 V
  • fréquence d’alimentation : 50…60 Hz – 10…10 %
  • fréquence du réseau : 45…66 Hz
  • appareil de branchement : Aux bornes en triangle du moteur
    Dans la ligne d’alimentation du moteur
  • tension circuit de commande : 230 V -15…10 % 50/60 Hz
  • consommation du circuit de contrôle : 20 W
  • nombre sorties numériques : 2
  • type de sortie TOR : Sorties de relais R1 230 V en marche, alarme, déclenché, arrêt, marche, démarrage, prêt O/F
    Sorties de relais R2 230 V en marche, alarme, déclenché, arrêt, marche, démarrage, prêt O/F
  • courant commuté minimum : 100 mA 12 V CC sorties de relais
  • courant commuté maximum : 5 A 250 V AC résistif 1 sorties de relais
    5 A 30 V CC résistif 1 sorties de relais
    2 A 250 V AC inductive 0.4 20 ms sorties de relais
    2 A 30 V CC inductive 7 ms sorties de relais
  • nombre d’entrées logiques : 3
  • type d’entrée TOR : Logique LI1, LI2, LI3 5 mA 4,3 kOhm
  • tension entrées TOR : 24 V <= 30 V
  • logique d’entrée numérique : Logique positive LI1, LI2, LI3 < 5 V et <= 2 mA > 11 V >= 5 mA
  • courant de sortie : 0,4…1 Icl réglable
  • entrée de la sonde PTC : 750 Ohm
  • protocole du port communication : Modbus
  • type de connecteur : 1 RJ45
  • liaison informatique de communication : Série
  • interface physique : RS485 multipoint
  • vitesse de transmission : 4800, 9600 or 19200 bps
  • produit installé : 31
  • type de protection : Défaut de phase ligne
    Protection thermique démarreur
    Protection thermique moteur
  • marquage : CE
  • type de refroidissement : Convection forcée
  • position de montage : Vertical +/- 10 degree
  • hauteur : 425 mm
  • largeur : 206 mm
  • profondeur : 299 mm
  • poids : 33 kg
  • plage de puissance : 110…220 kW à 380…440 V 3 phases
    110…220 kW à 200…240 V 3 phases
  • type de démarreur de moteur : Démarreur progressif

• Environnement
  • compatibilité électromagnétique : Émissions transmises par conduction et rayonnées niveau A IEC 60947-4-2
    Ondes oscillantes amorties niveau 3 IEC 61000-4-12
    Décharge électrostatique niveau 3 IEC 6100-4-11
    Immunité aux transitoires électriques niveau 4 IEC 61000-4-4
    Immunité contre les interférences radio-électriques rayonnées niveau 3 IEC 61000-4-3
    Impulsion tension/courant niveau 3 IEC 61000-4-5
  • normes : EN/IEC 60947-4-2
  • certifications du produit : CCC
    CSA
    UL
    GOST
    C-Tick
  • tenue aux vibrations : 1,5 mm 2…13 Hz EN/IEC 60068-2-6
    1 gn 13…200 Hz EN/IEC 60068-2-6
  • tenue aux chocs mécaniques : 15 gn 11 ms EN/IEC 60068-2-27
  • intensité sonore : 56 dB
  • degré de pollution : Niveau 2 IEC 60664-1
  • humidité relative : <= 95 % sans condensation ni chute d’eau EN/IEC 60068-2-3
  • température de fonctionnement : -10…40 °C sans facteur de déclassement
    > 40…< 60 °C avec réduction de charge de 2,2 % par degré
  • température ambiante pour le stockage : -25…70 °C
  • altitude de fonctionnement : <= 1000 m sans facteur de déclassement
    > 1000…< 2000 m avec réduction de charge de 2.2 % par 100 m supplémentaire
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0939 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Disponible
• Garantie contractuelle
  • Période : 18 mois
