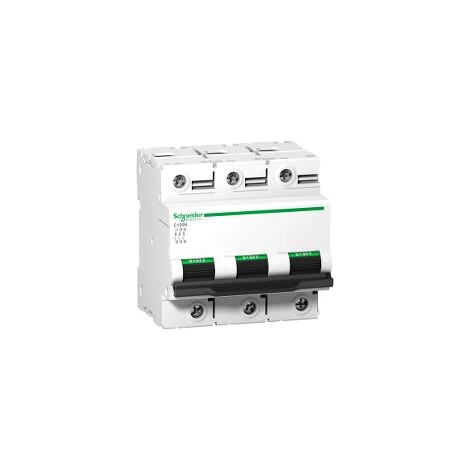

SCHNEIDER Disjoncteur C120N 3P 100 A, Courbe B, 10 KA – A9N18350

Caractéristiques

• Type de produit: Disjoncteur
• Courant nominal: 100
• Courbe de déclenchement: B
• Pouvoir de coupure: 10

• Principales
  • Gamme de produits : C120
  • gamme : Acti 9
  • nom du produit : C120
  • fonction produit : Disjoncteur miniature
  • nom de l’appareil : C120N
  • fonction de l’appareil : Distribution
  • nombre de pôles : 3P
  • nombre de pôles protégés : 3
  • [Ie] courant assigné d’emploi maximal : 100 A à 30 °C
  • type de réseau : CA
  • technologie de déclencheur : Thermique-magnétique
  • courbe de déclenchement : B
  • pouvoir de coupure : 6 kA Icu se conformer à EN/IEC 60947-2 – 440 V CA 50/60 Hz
    10 kA Icu se conformer à EN/IEC 60947-2 – 380…415 V CA 50/60 Hz
    20 kA Icu se conformer à EN/IEC 60947-2 – 220…240 V CA 50/60 Hz
    10 kA Icu se conformer à EN/IEC 60947-2 – = 375 V CC
    10000 A Icn se conformer à EN/CEI 60898-1 – 230…400 V CA 50/60 Hz
  • aptitude au sectionnement : Oui se conformer à IEC 60947-2

• Complémentaires
  • fréquence du réseau : 50/60 Hz
  • [Ue] tension assignée d’emploi : = 375 V CC
    220…240 V CA 50/60 Hz
    380…415 V CA 50/60 Hz
    440 V CA 50/60 Hz
    230…400 V CA 50/60 Hz
  • limite de déclenchement magnétique : 3…5 x In
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 4,5 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 – 440 V CA 50/60 Hz
    7,5 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 – 380…415 V CA 50/60 Hz
    15 kA à 0,75 capacité de coupure se conformer à EN/IEC 60947-2 – 220…240 V CA 50/60 Hz
    7500 A à 0,75 capacité de coupure se conformer à EN/CEI 60898-1 – 230…400 V CA 50/60 Hz
    10 kA à 100 % capacité de coupure se conformer à EN/IEC 60947-2 – = 375 V CC
  • classe de limitation : 3 se conformer à EN/IEC 60947-2
  • [Ui] tension assignée d’isolement : 500 V CA 50/60 Hz se conformer à EN/IEC 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-2
  • coupure pleinement apparente : Oui
  • type de commande : Par maneton
  • signalisation locale : Indication ON/OFF
  • mode d’installation : Encliquetable
  • support de montage : Rail DIN symétrique 35 mm
  • compatibilité du répartiteur du peigne de jeu de barres : Non
  • pas de 9 mm : 9
  • hauteur : 81 mm
  • largeur : 81 mm
  • profondeur : 73 mm
  • poids : 0,615 kg
  • couleur : Blanc
  • durée de vie mécanique : 20000 cycle
  • durée de vie électrique : 5000 cycle se conformer à IEC 60947-2
  • mode de raccordement : Bornes type tunnel 1,5…35 mm² souple
    Bornes type tunnel 1…50 mm² rigide
  • longueur de dénudage des fils : 15 mm
  • couple de serrage : 3,5 N.m
  • protection fuite à la terre : Bloc séparé

• Environnement
  • normes : EN/IEC 60947-2
    EN/CEI 60898-1
  • certifications du produit : EAC
  • degré de protection IP : IP20 se conformer à IEC 60529
  • degré de pollution : 3 se conformer à IEC 60947-2
  • catégorie de surtension : IV
  • tropicalisation : 2 se conformer à IEC 60068-1
  • humidité relative : 95 % 55 °C
  • altitude de fonctionnement : 2000 m
  • température de fonctionnement maximale : -25…70 °C
  • température ambiante pour le stockage : -40…85 °C
• Durabilité de l’offre
  • RoHS (code date: AnnéeSemaine) : Se conformer – depuis 0627 – Déclaration de conformité Schneider Electric
  • REACh : Référence ne contenant pas de SVHC au-delà du seuil
