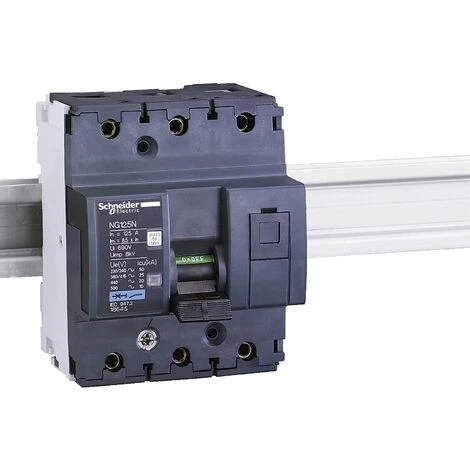

SCHNEIDER Disjoncteur Modulaire Multi 9 NG125N 3 Pôles 80 A Courbe D – 18669

Caractéristiques

• Type de produit: Disjoncteur
• Courant nominal: 80
• Courbe de déclenchement: D

• Principales
  • gamme de produits : NG125
  • gamme : Acti 9
  • nom du produit : Acti 9 NG125
  • fonction produit : Disjoncteur miniature
  • nom abrégé de l’appareil : NG125N
  • fonction de l’appareil : Distribution
  • description des pôles : 3P
  • nombre de pôles protégés : 3
  • In courant assigné d’emploi : 80 A à 40 °C
  • type de réseau : CA
    CC
  • technologie de déclencheur : Thermique-magnétique
  • courbe de déclenchement : D
  • pouvoir de coupure : 10 kA Icu conforme à EN/IEC 60947-2 – 500 V CA 50/60 Hz
    20 kA Icu conforme à EN/IEC 60947-2 – 440 V CA 50/60 Hz
    25 kA Icu conforme à EN/IEC 60947-2 – 380…415 V CA 50/60 Hz
    50 kA Icu conforme à EN/IEC 60947-2 – 220…240 V CA 50/60 Hz
    20 kA Icu conforme à EN/IEC 60947-2 – <= 375 V CC
  • catégorie d’emploi : A conforme à IEC 60947-2
  • aptitude au sectionnement : Oui conforme à IEC 60947-2

• Complémentaires
  • fréquence du réseau : 50/60 Hz
  • [Ue] tension assignée d’emploi : <= 375 V DC
    220…240 V CA 50/60 Hz
    380…415 V CA 50/60 Hz
    440 V CA 50/60 Hz
    500 V AC 50/60 Hz
  • limite de déclenchement magnétique : 12 x In
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 37.5 kA à 0,75 capacité de coupure conforme à EN/IEC 60947-2 – 220…240 V CA 50/60 Hz
    18.75 kA à 0,75 capacité de coupure conforme à EN/IEC 60947-2 – 380…415 V CA 50/60 Hz
    15 kA à 0,75 capacité de coupure conforme à EN/IEC 60947-2 – 440 V CA 50/60 Hz
    7.5 kA à 0,75 capacité de coupure conforme à EN/IEC 60947-2 – 500 V CA 50/60 Hz
    25 kA à 100 % capacité de coupure conforme à EN/IEC 60947-2 – 375 V CC
  • [Ui] tension assignée d’isolement : 690 V CA 50/60 Hz conforme à EN/IEC 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 8 kV conforme à EN/IEC 60947-2
  • coupure pleinement apparente : Oui
  • type de commande : Par maneton
    Test de déclenchement manuel
  • signalisation locale : Indication ON/OFF
    Indicateur de déclenchement
  • mode d’installation : Encliquetable
  • support de montage : Rail DIN symétrique 35 mm
  • compatibilité du bloc de distribution du peigne de jeu de barres : Non
  • pas de 9 mm : 9
  • hauteur : 103 mm
  • largeur : 81 mm
  • profondeur : 81 mm
  • poids : 0.72 kg
  • durée de vie mécanique : 20000 cycle
  • durée de vie électrique : 5000 cycle
  • prévision de verrouillage : Cadenassable
  • description des verrouillages optionnels : Verrouillage intégré
  • longueur de dénudage des fils : 20 mm
  • couple de serrage : 6 N.m
  • protection fuite à la terre : Bloc séparé

• Environnement
  • normes : EN/IEC 60947-2
  • degré de protection IP : IP20 conforme à IEC 60529
  • Tenue aux chocs IK : IK05 conforme à EN/CEI 62262
  • degré de pollution : 3 conforme à IEC 60947-2
  • catégorie de surtension : IV
  • tropicalisation : 2 conforme à IEC 60068-1
  • humidité relative : 95 % 55 °C
  • température de fonctionnement : -30…70 °C
  • température ambiante pour le stockage : -40…70 °C
• Garantie contractuelle
  • Période : 18 mois
