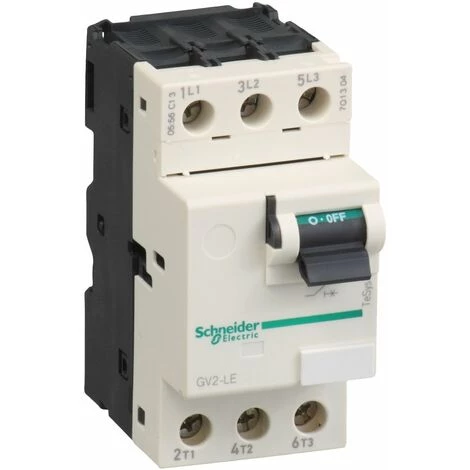

SCHNEIDER Disjoncteur Moteur GV2LE 25 A 3P 3d Déclencheur Magnétique – GV2LE22

Caractéristiques

• Type: Disjoncteur moteur
• Description des pôles: 3P (tripolaire)

• Principales
  • gamme : TeSys
  • nom du produit : TeSys GV2
  • nom abrégé de l’appareil : GV2LE
  • fonction produit : Disjoncteur
  • fonction de l’appareil : Moteur
  • description des pôles : 3P
  • type de réseau : CA
  • catégorie d’emploi : AC-3 conforme à IEC 60947-4-1
    A conforme à IEC 60947-2
  • fréquence réseau : 50/60 Hz conforme à IEC 60947-2
  • pouvoir de coupure : 3 kA Icu à 690 V CA 50/60 Hz conforme à IEC 60947-2
    15 kA Icu à 400/415 V CA 50/60 Hz conforme à IEC 60947-2
    50 kA Icu à 230/240 V CA 50/60 Hz conforme à IEC 60947-2
    6 kA Icu à 440 V CA 50/60 Hz conforme à IEC 60947-2
    4 kA Icu à 500 V CA 50/60 Hz conforme à IEC 60947-2
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz conforme à IEC 60947-2
    40 % à 400/415 V CA 50/60 Hz conforme à IEC 60947-2
    0,5 à 440 V CA 50/60 Hz conforme à IEC 60947-2
    0,75 à 500 V CA 50/60 Hz conforme à IEC 60947-2
    0,75 à 690 V CA 50/60 Hz conforme à IEC 60947-2
  • calibre du déclencheur : 25 A
  • technologie de déclencheur : Magnétique
  • courant de déclenchement magnétique : 327 A

• Complémentaires
  • mode d’installation : Par vis
    Par clips
  • support de montage : Rail
    Platine
  • position de montage : Vertical
    Horizontal
  • puissance moteur kW : 11 kW à 400/415 V CA 50/60 Hz
    11 kW à 500 V CA 50/60 Hz
    15 kW à 500 V CA 50/60 Hz
    9 kW à 400/415 V CA 50/60 Hz
    18.5 kW à 690 V CA 50/60 Hz
  • type de commande : Culbuteur
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz conforme à IEC 60947-2
  • [Ui] tension assignée d’isolement : 690 V CA 50/60 Hz conforme à IEC 60947-2
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à IEC 60947-2
  • puissance dissipée par pôle : 1.8 W
  • durée de vie mécanique : 100000 cycle
  • durée de vie électrique : 100000 cycle pour AC-3 à 415 V
  • vitesse de commande : 40 cyc/h
  • service assigné : Continu conforme à IEC 60947-4-1
  • mode de raccordement : Borniers à vis-étrier 2 câble(s) 1…6 mm² – rigidité du câble : rigide
    Borniers à vis-étrier 2 câble(s) 1,5…6 mm² – rigidité du câble : souple – sans extrémité de câble
    Borniers à vis-étrier 2 câble(s) 1…4 mm² – rigidité du câble : souple – avec extrémité de câble
  • couple de serrage : 1.7 N.m – sur borniers à vis-étrier
  • robustesse mécanique : Chocs 30 Gn conforme à IEC 60068-2-27
    Vibrations 5 Gn, 5 à 150 Hz conforme à IEC 60068-2-6
  • aptitude au sectionnement : Oui conforme à IEC 60947-1
  • sensibilité à une perte de phase : Oui
  • hauteur : 89 mm
  • largeur : 45 mm
  • profondeur : 78,5 mm
  • poids : 0.33 kg

• Environnement
  • normes : IEC 60947-1
    EN 60204
    NF C 63-650
    VDE 0660
    NF C 63-120
    VDE 0113
    NF C 79-130
    IEC 60947-2
  • certifications du produit : CCC
    CSA
  • traitement de protection : TH
  • Tenue aux chocs IK : IK04
  • température de fonctionnement : -20…60 °C
  • température ambiante pour le stockage : -40…80 °C
  • tenue au feu : 960 °C conforme à IEC 60695-2-1
  • altitude de fonctionnement : 2000 m
• Garantie contractuelle
  • Période : 18 mois
