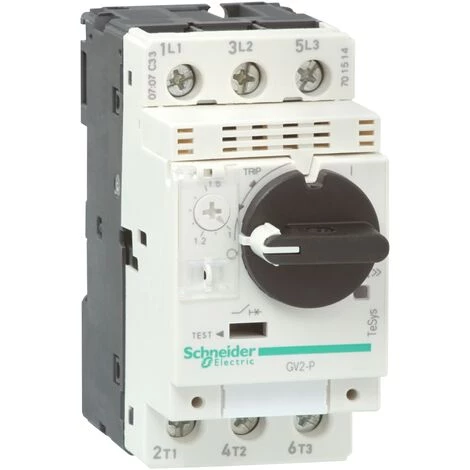

SCHNEIDER Disjoncteur Moteur GV2P 4 à 6,3 A 3P 3d Déclencheur Magnétothermique – GV2P10

Caractéristiques

• Type: Disjoncteur moteur
• Description des pôles: 2P (bipolaire)
• Tension de fonctionnement: 415
• Puissance du moteur: 2.2

• Principales
  • gamme : TeSys
  • nom du produit : TeSys GV2
  • nom abrégé de l’appareil : GV2P
  • fonction produit : Disjoncteur
  • fonction de l’appareil : Moteur
  • technologie de déclencheur : Thermique-magnétique

• Complémentaires
  • description des pôles : 3P
  • type de réseau : CA
  • catégorie d’emploi : AC-3 conformément à IEC 60947-4-1
    A conformément à IEC 60947-2
  • fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
  • mode d’installation : Par clips
    Par vis
  • support de montage : Platine
    Rail
  • position de montage : Horizontal
    Vertical
  • puissance moteur kW : 3 kW à 500 V CA 50/60 Hz
    4 kW à 690 V CA 50/60 Hz
    2.2 kW à 400/415 V CA 50/60 Hz
  • pouvoir de coupure : 100 kA Icu à 500 V CA 50/60 Hz conformément à IEC 60947-2
    100 kA Icu à 230/240 V CA 50/60 Hz conformément à IEC 60947-2
    100 kA Icu à 400/415 V CA 50/60 Hz conformément à IEC 60947-2
    100 kA Icu à 440 V CA 50/60 Hz conformément à IEC 60947-2
    6 kA Icu à 690 V CA 50/60 Hz conformément à IEC 60947-2
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V CA 50/60 Hz conformément à IEC 60947-2
    100 % à 440 V CA 50/60 Hz conformément à IEC 60947-2
    100 % à 500 V CA 50/60 Hz conformément à IEC 60947-2
    100 % à 690 V CA 50/60 Hz conformément à IEC 60947-2
    100 % à 400/415 V CA 50/60 Hz conformément à IEC 60947-2
  • type de commande : Bouton rotatif
  • In courant assigné d’emploi : 4 à 6,3 A
  • calibre du déclencheur : 4 à 6.3 A
  • courant de déclenchement magnétique : 78 A
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz conformément à IEC 60947-2
  • [Ui] tension assignée d’isolement : 690 V CA 50/60 Hz conformément à IEC 60947-2
  • [Ith] courant thermique conventionnel : 6.3 A conformément à IEC 60947-4-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conformément à IEC 60947-2
  • puissance dissipée par pôle : 2.5 W
  • durée de vie mécanique : 100000 cycle
  • durée de vie électrique : 100000 cycle pour AC-3 à 440 V
  • vitesse de commande : 25 cyc/h
  • service assigné : Continu conformément à IEC 60947-4-1
  • mode de raccordement : Borniers à vis-étrier 2 câble(s) 1…6 mm² – rigidité du câble : rigide
    Borniers à vis-étrier 2 câble(s) 1,5…6 mm² – rigidité du câble : souple – sans extrémité de câble
    Borniers à vis-étrier 2 câble(s) 1…4 mm² – rigidité du câble : souple – avec extrémité de câble
  • couple de serrage : 1.7 N.m – sur borniers à vis-étrier
  • aptitude au sectionnement : Oui conforme à IEC 60947-1
  • sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
  • hauteur : 89 mm
  • largeur : 45 mm
  • profondeur : 97 mm

• Environnement
  • normes : EN 60204
    IEC 60947-1
    IEC 60947-2
    IEC 60947-4-1
    NF C 63-120
    NF C 63-650
    NF C 79-130
    UL 508
    VDE 0113
    VDE 0660
    CSA C22.2
  • certifications du produit : ATEX
    BV
    CCC
    CSA
    DNV
    EZU
    GL
    RINA
    TSE
    UL
    UL 508 type E
    LROS
    EAC
  • traitement de protection : TH
  • degré de protection IP : IP20 conformément à IEC 60529
  • Tenue aux chocs IK : IK04
  • température de fonctionnement : -20…60 °C
  • température ambiante pour le stockage : -40…80 °C
  • tenue au feu : 960 °C conformément à IEC 60695-2-1
  • altitude de fonctionnement : 2000 m
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0631 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
