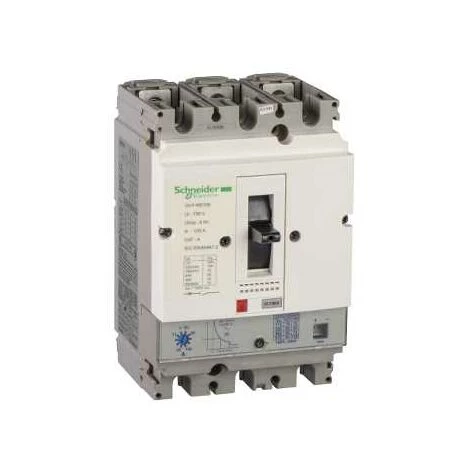

SCHNEIDER Disjoncteur Moteur GV7RE 48 à 80 A 3P 3d Déclencheur Magnétothermique – GV7RE80

Caractéristiques

• Type: Disjoncteur moteur
• Description des pôles: 3P (tripolaire)
• Pouvoir de coupure: 18
• Fréquence du réseau: 25
• Norme: IEC/EN 60947-4-1
• Certification environnementale: NF CES

• Principales
  • gamme : TeSys
  • nom du produit : TeSys GV7
  • nom abrégé de l’appareil : GV7R
  • fonction produit : Disjoncteur
  • fonction de l’appareil : Moteur
  • description des pôles : 3P
  • type de réseau : CA
  • catégorie d’emploi : AC-3 conforme à IEC 60947-4-1
  • fréquence réseau : 50/60 Hz conforme à IEC 60947-4-1
  • pouvoir de coupure : 18 kA Icu à 500 V CA 50/60 Hz conforme à IEC 60947-2
    36 kA Icu à 400…415 V CA 50/60 Hz conforme à IEC 60947-2
    8 kA Icu à 690 V CA 50/60 Hz conforme à IEC 60947-2
    36 kA Icu à 440 V CA 50/60 Hz conforme à IEC 60947-2
    85 kA Icu à 230…240 V CA 50/60 Hz conforme à IEC 60947-2
  • [Ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230…240 V CA 50/60 Hz conforme à IEC 60947-2
    100 % à 400…415 V CA 50/60 Hz conforme à IEC 60947-2
    100 % à 440 V CA 50/60 Hz conforme à IEC 60947-2
    100 % à 500 V CA 50/60 Hz conforme à IEC 60947-2
    100 % à 690 V CA 50/60 Hz conforme à IEC 60947-2
  • calibre du déclencheur : 48 à 80 A (-25…70 °C)
  • technologie de déclencheur : Thermique-magnétique

• Complémentaires
  • mode d’installation : Par clips
    Par vis
  • support de montage : Encastré
    Montage sur panneau
    Rail
    Kit de fixation du tableau
  • position de montage : Vertical
  • puissance moteur kW : 37 kW à 400…415 V CA 50/60 Hz
    45 kW à 500 V CA 50/60 Hz
    55 kW à 500 V CA 50/60 Hz
    55 kW à 660…690 V CA 50/60 Hz
  • type de commande : Culbuteur
  • [Ue] tension assignée d’emploi : 690 V CA 50/60 Hz conforme à IEC 60947-2
  • [Ui] tension assignée d’isolement : 750 V CA 50/60 Hz conforme à IEC 60947-2
  • [Ith] courant thermique conventionnel : 80 A conforme à IEC 60947-4-1
  • [Uimp] tension assignée de tenue aux chocs : 8 kV conforme à IEC 60947-2
  • puissance dissipée par pôle : 5 W
  • puissance dissipée : 5 W
  • durée de vie mécanique : 50000 cycle
  • durée de vie électrique : 30000 cycle pour AC-3 à 440 V In
    50000 cycle pour AC-3 à 440 V In/2
  • vitesse de commande : 25 cyc/h
  • service assigné : Continu conforme à IEC 60947-4-1
  • pas de raccordement : 35 mm sans épanouisseurs
    45 mm avec épanouisseurs
  • mode de raccordement : Barres
    Câble avec cosse – diamètre externe : 10 mm
    Connecteurs de câbles nus 1,5…95 mm²
    Vis
  • couple de serrage : 10 N.m – sur vis – vis M6
    15 N.m – sur connecteurs de câbles nus- câble 1,5…95 mm²
  • robustesse mécanique : Chocs 15 Gn pour 11 ms conforme à IEC 60068-2-27
    Vibrations 2,5 Gn, 0 à 25 Hz conforme à IEC 60068-2-6
  • aptitude au sectionnement : Oui conforme à IEC 60947-1
  • sensibilité à une perte de phase : Oui conforme à IEC 60947-4-1 § 7-2-1-5-2
  • hauteur : 125 mm
  • largeur : 105 mm
  • profondeur : 111 mm
  • poids : 2.04 kg

• Environnement
  • normes : VDE 0113
    EN/IEC 60947-2
    NF C 79-130
    NF C 63-120
    VDE 0660
    NF C 63-650
    EN/IEC 60947-4-1
    EN/IEC 60947-1
  • certifications du produit : UL
    DNV
  • traitement de protection : TC
  • degré de protection IP : IP405 avec cache-bornes conforme à IEC 60529
  • degré de pollution : 3
  • température de fonctionnement : -25…70 °C
  • température ambiante pour le stockage : -55…95 °C
  • tenue au feu : 960 °C conforme à IEC 60695-2-1
  • altitude de fonctionnement : 2000 m
• Garantie contractuelle
  • Période : 18 mois
