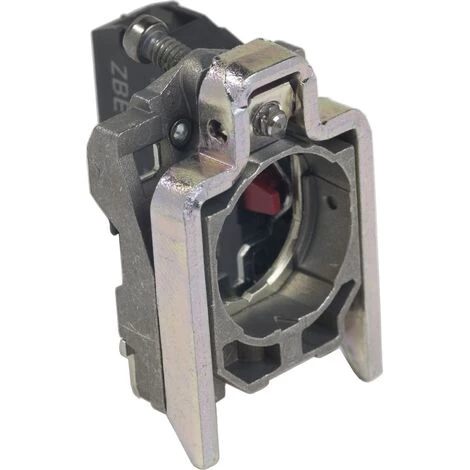

SCHNEIDER EMBASE DE FIXATION 1NC CO NTACT POUR COSS – ZB4BZ1029

• Principales
  • gamme de produits : Harmony XB4
  • fonction produit : Corps à contact complet
  • nom abrégé de l’appareil : ZB4
  • matière de l’embase de fixation : Zamak
  • vente par quantité indivisible : 1
  • description des contacts : 1 O »
  • fonctionnement des contacts : À action dépendante
  • type du bloc de contact : Unique
  • composition de l’appareil : Bloc de contact
    Collier de fixation
  • mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conforme à EN 60947-1
    Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conforme à EN 60947-1

«

• Complémentaires
  • largeur hors tout CAO : 30 mm
  • hauteur hors tout CAO : 47 mm
  • profondeur hors tout CAO : 37 mm
  • description des bornes ISO n°1 : (11-12)NC
  • poids : 0.064 kg
  • utilisation des contacts : Contacts standards
  • ouverture positive : Avec ouverture positive conforme à EN/CEI 60947-5-1 appendix K
  • course d’actionnement : 1.5 mm (état électrique modifié par O »)
    2.6 mm (état électrique modifié par « F »)
    4.3 mm (course totale)
  • couple de fonctionnement : 0.05 N.m (état électrique modifié par « F »)
  • durée de vie mécanique : 5000000 cycle
  • matériau des contacts : Alliage d’argent (Ag/Ni)
  • protection contre les courts-circuits : 4 A cartouche fusible type gG conforme à EN/IEC 60947-5-1
  • [Ith] courant thermique conventionnel : 10 A conforme à EN/IEC 60947-5-1
  • [Ui] tension assignée d’isolement : 250 V (niveau de pollution: 3) conforme à EN 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 4 kV conforme à EN 60947-1
  • [Ie] courant assigné d’emploi : 0,125 à 240 V, AC-15, A300 conforme à EN/IEC 60947-5-1
    0,25 à 120 V, AC-15, A300 conforme à EN/IEC 60947-5-1
    0.1 A à 250 V, DC-13, R300 conforme à EN/IEC 60947-5-1
    0.22 A à 125 V, DC-13, R300 conforme à EN/IEC 60947-5-1
  • durée de vie électrique : 1000000 cycle, AC-15, 0,0416666666666667 à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
    1000000 cycle, AC-15, 1.5 A à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
    1000000 cycle, AC-15, 0,125 à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
    1000000 cycle, DC-13, 0.15 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
    1000000 cycle, DC-13, 0.4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
  • fiabilité électrique IEC 60947-5-4 : Λ < 10exp(-6) à 5 V, 1 mA dans environnement sain conforme à EN/IEC 60947-5-4
    Λ < 10exp(-8) à 17 V, 5 mA dans environnement sain conforme à EN/IEC 60947-5-4

«

• Environnement
  • traitement de protection : TH
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement : -25…70 °C
  • degré de protection IP : IP20 conforme à IEC 60529
  • normes : EN/IEC 60947-5-1
    CSA C22.2 No 14
    EN/IEC 60947-5-5
    EN/IEC 60947-1
    UL 508
    EN/IEC 60947-5-4
    JIS C 4520
  • certifications du produit : BV
    CSA
    UL
    GL
    DNV
    LROS (Lloyds register of shipping)
    RINA
  • tenue aux vibrations : 5 gn (f = 2…500 Hz) conforme à IEC 60068-2-6
  • tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0727 – Déclaration de conformité Schneider Electric
  • REACh :
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
