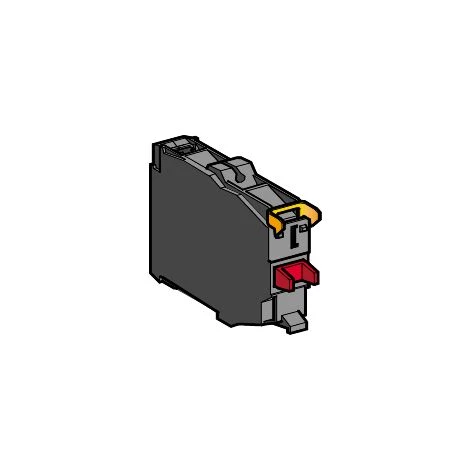

SCHNEIDER Harmony – Bloc Contact Double – 1O+1F – Raccordement Vis-étrier – ZBE205

Caractéristiques

• Type(s) de contact(s): Normalement ouvert
• Type de connexion: Par vis

• Principales
  • Gamme de produits : Harmony XB4
    Harmony XB5
  • fonction produit : Bloc de contacts
  • nom de l’appareil : ZBE
  • vente par quantité indivisible : 5
  • degré de protection IP : IP20 IEC 60529
  • description des contacts : 1 « O » + 1 « F »
  • fonctionnement des contacts : À action dépendante
  • type du bloc de contact : Double
  • utilisation des contacts : Contacts standards
  • mode de raccordement : Borniers à vis-étrier = 2 x 1,5mm² avec embout EN 60947-1
    Borniers à vis-étrier >= 1 x 0,22 mm² sans embout EN 60947-1

• Complémentaires
  • poids : 0,02 kg
  • ouverture positive : Avec EN/CEI 60947-5-1 appendix K
  • course d’actionnement : 1,5 mm état électrique modifié par « O »
    2,6 mm état électrique modifié par « F »
    4,3 mm course totale
  • force d’actionnement maxi : 4,6 N état électrique modifié par « O » + « F »
  • durée de vie mécanique : 10000000 cycle
  • couple de serrage : 0,8…1,2 N.m EN 60947-1
  • forme de la tête de vis : Transversal cruciforme Philips n° 1
    Transversal pozidriv N°1
    Perforé plat Ø 4 mm
    Perforé plat Ø 5,5 mm
  • matériau des contacts : Alliage d’argent (Ag/Ni)
  • protection contre les courts-circuits : 10 A cartouche fusible gG EN/IEC 60947-5-1
  • [Ith] courant thermique conventionnel : 10 A EN/IEC 60947-5-1
  • [Ui] tension assignée d’isolement : 600 V 3 EN 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV EN 60947-1
  • [Ie] courant assigné d’emploi maximal : 1,2 A 600 V AC-15 A600 EN/IEC 60947-5-1
    0,27 A 250 V DC-13 Q600 EN/IEC 60947-5-1
    0,1 A 600 V DC-13 Q600 EN/IEC 60947-5-1
    0,125 240 V AC-15 A600 EN/IEC 60947-5-1
    0,55 A 125 V DC-13 Q600 EN/IEC 60947-5-1
    0,25 120 V AC-15 A600 EN/IEC 60947-5-1
  • durée de vie électrique : 1000000 cycle AC-15 0,0416666666666667 230 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
    1000000 cycle AC-15 1,5 A 120 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
    1000000 cycle AC-15 0,125 24 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
    1000000 cycle DC-13 0,15 A 110 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
    1000000 cycle DC-13 0,4 A 24 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
  • fiabilité électrique : Λ 10exp(-7) 1 mA dans environnement sain EN/IEC 60947-5-4
    Λ 10exp(-8) 5 mA dans environnement sain EN/IEC 60947-5-4
  • montage du bloc : Montage avant
  • conditions d’utilisation : Montage sur collier de bouton-poussoir
  • code de composition électrique : C2 = 3
    C4 = 2
    C6 = 2
    C8 = 1
    C10 = 2
    C13 = 3
    M2 = 2
    M4 = 2
    M8 = 2
  • code de comptabilité : ZBE

• Environnement
  • traitement de protection : TH
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement maximale : -40…70 °C
  • normes : EN/IEC 60947-1
    EN/IEC 60947-5-1
    EN/IEC 60947-5-4
    JIS C 4520
    UL 508
    CSA C22.2 No 14
  • certifications du produit : BV
    CCC
    CSA
    DNV
    GL
    GOST
    LROS (Lloyds register of shipping)
    RINA
    UL
  • tenue aux vibrations : 5 gn 2…500 Hz IEC 60068-2-6
  • tenue aux chocs mécaniques : 30 gn 18 ms accélération sur 1/2 sinusoïde IEC 60068-2-27
    50 gn 11 ms accélération sur 1/2 sinusoïde IEC 60068-2-27
