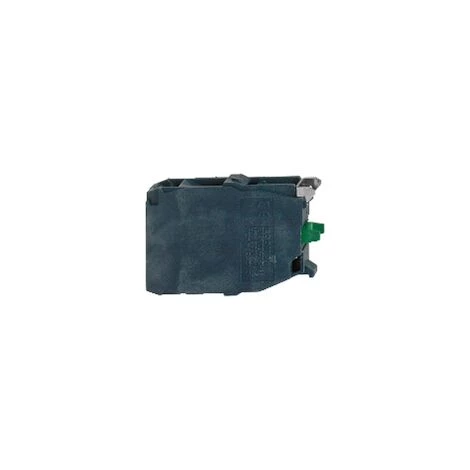

SCHNEIDER Harmony Bloc Contact Pour Bouton – ZBE Ø22 – 2F – ZBE203

Caractéristiques

• Type(s) de contact(s): Normalement ouvert
• Type de connexion: Par vis
• Section câble souple: 1

• Principales
  • gamme de produits : Harmony XB5
    Harmony XB4
  • fonction produit : Bloc de contacts
  • nom abrégé de l’appareil : ZBE
  • vente par quantité indivisible : 5
  • degré de protection IP : IP20 IEC 60529
  • description des contacts : 2 F »
  • fonctionnement des contacts : À action dépendante
  • type du bloc de contact : Double
  • utilisation des contacts : Contacts standards
  • mode de raccordement : Borniers à vis-étrier <= 2 x 1,5mm² avec embout EN 60947-1
    Borniers à vis-étrier >= 1 x 0,22 mm² sans embout EN 60947-1

«

• Complémentaires
  • poids : 0.02 kg
  • ouverture positive : Sans
  • course d’actionnement : 2.6 mm état électrique modifié par F »
    4.3 mm course totale
  • force d’actionnement : 5 N état électrique modifié par « F »
  • durée de vie mécanique : 10000000 cycle
  • couple de serrage : 0.8…1.2 N.m EN 60947-1
  • forme de la tête de vis : Transversal cruciforme Philips n° 1
    Transversal pozidriv N°1
    Perforé plat Ø 4 mm
    Perforé plat Ø 5,5 mm
  • matériau des contacts : Alliage d’argent (Ag/Ni)
  • protection contre les courts-circuits : 10 A cartouche fusible gG EN/IEC 60947-5-1
  • [Ith] courant thermique conventionnel : 10 A EN/IEC 60947-5-1
  • [Ui] tension assignée d’isolement : 600 V 3 EN 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV EN 60947-1
  • [Ie] courant assigné d’emploi : 1.2 A 600 V AC-15 A600 EN/IEC 60947-5-1
    0.27 A 250 V DC-13 Q600 EN/IEC 60947-5-1
    0.1 A 600 V DC-13 Q600 EN/IEC 60947-5-1
    0,125 240 V AC-15 A600 EN/IEC 60947-5-1
    0.55 A 125 V DC-13 Q600 EN/IEC 60947-5-1
    0,25 120 V AC-15 A600 EN/IEC 60947-5-1
  • durée de vie électrique : 1000000 cycle AC-15 0,0416666666666667 230 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
    1000000 cycle AC-15 1.5 A 120 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
    1000000 cycle AC-15 0,125 24 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
    1000000 cycle DC-13 0.15 A 110 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
    1000000 cycle DC-13 0.4 A 24 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
  • fiabilité électrique IEC 60947-5-4 : Λ < 10exp(-8) à 17 V, 5 mA dans environnement sain conforme à EN/IEC 60947-5-4
    Λ < 10exp(-7)à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4
  • montage du bloc : Montage avant
  • conditions d’utilisation : Montage sur collier de bouton-poussoir
  • code de composition électrique : C2 <= 3
    C4 <= 2
    C6 <= 2
    C8 <= 1
    C10 <= 2
    C13 <= 3
    M2 <= 2
    M4 <= 2
    M8 <= 2
  • code de comptabilité : ZBE

«

• Environnement
  • traitement de protection : TH
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement : -40…70 °C
  • normes : EN/IEC 60947-1
    EN/IEC 60947-5-4
    EN/IEC 60947-5-1
    JIS C 4520
    CSA C22.2 No 14
    UL 508
  • certifications du produit : DNV
    UL
    GOST
    RINA
    GL
    CSA
    LROS (Lloyds register of shipping)
    BV
    CCC
  • tenue aux vibrations : 5 gn 2…500 Hz IEC 60068-2-6
  • tenue aux chocs mécaniques : 30 gn 18 ms accélération sur 1/2 sinusoïde IEC 60068-2-27
    50 gn 11 ms accélération sur 1/2 sinusoïde IEC 60068-2-27
• Garantie contractuelle
  • Période : 18 mois
