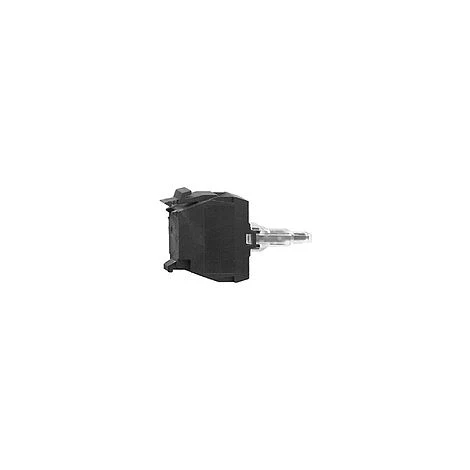

SCHNEIDER Harmony Bloc Lumineux Pour Boîte à Boutons – Vert – DEL Intégrée – 230-240 V – ZALVM3

Caractéristiques

• Affichage: Digital
• Tension assignée d’emploi: 230

• Principales
  • Gamme de produits : Harmony XAL
  • Fonction produit : Bloc lumineux
  • Nom abrégé de l’appareil : ZALV
  • Destination du produit : Pour unités de signalisation et de contrôle ,XB5 Ø ,22 ,mm
  • Montage du bloc : Montage arrière
  • Vente par quantité indivisible : 5
  • Couleur de la source lumineuse : Vert
  • [Us] tension d’alimentation : 230…240 V AC

• Complémentaires
  • Variante de construction : Pour montage par le client
  • Poids : 0.015 kg
  • Mode de raccordement : Borniers à vis-étrier : <,= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1
    Borniers à vis-étrier : >,= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
  • Couple de serrage : 0.8…1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal, cruciforme Philips n° 1
    Transversal, pozidriv N°1
    Perforé, plat Ø 4 mm
    Perforé, plat Ø 5,5 mm
  • [Ui] tension assignée d’isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 4 kV conformément à EN/IEC 60947-1
  • Type de signalisation : Fixe
  • Source lumineuse : DEL intégrée et protégée
  • Limites de la tension d’alimentation : 195…264 V AC
  • Consommation électrique : 14 mA
  • Durée de vie : 100000 H à la tension nominale et à 25 ,°C
  • Tenue aux ondes de choc : 1 kV conformément à IEC 61000-5-1
  • Culot de lampe : Tout LED
  • Alimentation du bloc lumineux : Direct
  • Electrical composition code : MR1
    PR1

• Environnement
  • Traitement de protection : TH
  • Température ambiante pour le stockage : -40…70 °C
  • Température de fonctionnement : -25…70 °C
  • Degré de protection IP : IP20 conformément à IEC 60529
  • Normes : EN/IEC 60947-1
    EN/IEC 60947-5-5
    EN/IEC 60947-5-4
    UL 508
    EN/IEC 60947-5-1
    JIS C 4520
    CSA C22.2 No 14
  • Certifications du produit : Listé UL
    CSA
  • Tenue aux vibrations : 5 gn (12…500 Hz) conformément à IEC 60068-2-6
  • Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour acceleration sur 1/2 sinusoïde conformément à EN/IEC 60068-2-27
    50 gn (durée = 11 ms) pour acceleration sur 1/2 sinusoïde conformément à EN/IEC 60068-2-27
  • Tenue aux transitoires rapides : 2 kV conformément à IEC 61000-4-4
  • Tenue aux champs électromagnétiques rayonnés : 10 V/m conformément à IEC 61000-4-3
  • Tenue aux décharges électrostatiques : 6 kV sur le contact (parties métalliques) conformément à IEC 6100-4-11
    8 kV à l’air libre (dans les pièces d’isolation) conformément à IEC 6100-4-11
  • Émission électromagnétique : Classe ,B conformément à IEC 55011
• Garantie contractuelle
  • Période : 18 mois
