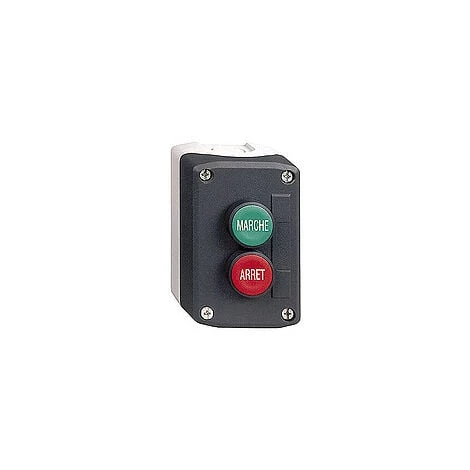

SCHNEIDER Harmony Boite – 2 Boutons Poussoirs Ø22 – Vert /rouge – XALD224

Caractéristiques

• Type de produit: Bouton-poussoir
• Nombre de bouton(s): 2
• Couleur: Rouge, Vert

• Principales
  • Gamme de produits : Harmony XALD
  • Fonction produit : Poste de commande complet
  • Nom abrégé de l’appareil : XALD
  • Destination du produit : Pour unités de signalisation et de contrôle ,XB5 Ø ,22 ,mm
  • Application de la boîte pendante : Fonction de démarrage/arrêt
  • Couleur de la base du boîtier : Gris clair RAL 7035
  • Couleur du capot : Gris foncé RAL 7016
  • Matière : Polycarbonate
  • Profil du dispositif de commande : 2 boutons affleurants
  • Description des opérateurs : MARCHE vert 1 F » – ARRET rouge 1 « O »
  • Composition de la boite de commande : 1 ,bouton-poussoir encastré vert 1 « F » MARCHE marquage
    1 ,bouton-poussoir encastré rouge 1 « O » ARRET marquage
  • Emplacement repérage : Marquage sur bouton-poussoir
  • Fonctionnement des contacts : À action dépendante

«

• Complémentaires
  • Entrée de câble : 2 ,préperçages pour entrée de câble, capacité de serrage: <,= 14 mm
    2 ,préperçages pour presse-étoupe de câble Pg ,13 et ISO ,M20, capacité de serrage: <,= 12 mm
  • Poids : 0.233 kg
  • Tenue au nettoyage haute pression : 7000000 Paà 55 °C, distance: 0,1 m
  • Couleur du marquage : Marquage blanc avec capsules verte, rouge ou noires
    Marquage noir avec capsule blanche
  • Ouverture positive : Avec conformément à EN/IEC 60947-5-1 appendix K
  • Course d’actionnement : 1.5 mm (état électrique modifié par O »)
    2.6 mm (état électrique modifié par « F »)
    4.3 mm (course totale)
  • Force d’actionnement : 3,5 N (état électrique modifié par « O »)
    3,8 N (état électrique modifié par « F »)
  • Durée de vie mécanique : 10000000 cycle
  • Mode de raccordement : Borniers à vis-étrier : <,= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1
    Borniers à vis-étrier : >,= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1
  • Couple de serrage : 0.8…1.2 N.m conformément à EN/IEC 60947-1
  • Forme de la tête de vis : Transversal, cruciforme Philips n° 1
    Transversal, pozidriv N°1
    Perforé, plat Ø 4 mm
    Perforé, plat Ø 5,5 mm
  • Matériau des contacts : Alliage d’argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A par gG cartouche fusible conformément à EN/IEC 60947-5-1
  • [Ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [Ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
  • [Ie] courant assigné d’emploi : AC-15, A600: Ue = 120 V Ie = 0,25 conformément à EN/IEC 60947-5-1
    AC-15, A600: Ue = 240 V Ie = 0,125 conformément à EN/IEC 60947-5-1
    AC-15, A600: Ue = 600 V Ie = 1.2 A conformément à EN/IEC 60947-5-1
    DC-13, Q600: Ue = 125 V Ie = 0.55 A conformément à EN/IEC 60947-5-1
    DC-13, Q600: Ue = 250 V Ie = 0.27 A conformément à EN/IEC 60947-5-1
    DC-13, Q600: Ue = 600 V Ie = 0.1 A conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle AC-15, 2 Aà 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle AC-15, 0,125à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle AC-15, 4 Aà 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle DC-13, 0.2 Aà 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle DC-13, 0.5 Aà 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique IEC 60947-5-4 : Λ <, 10exp(-6)à 5 V, 1 mA conformément à EN/IEC 60947-5-4
    Λ <, 10exp(-8)à 17 V, 5 mA conformément à EN/IEC 60947-5-4

«

• Environnement
  • Traitement de protection : TH
  • Température ambiante pour le stockage : -40…70 °C
  • Température de fonctionnement : -40…70 °C
  • Catégorie de surtension : Classe II conformément à IEC 60536
  • Degré de protection IP : IP69
    IP67
    IP66 conformément à IEC 60529
    IP69K
  • Tenue à l’environnement NEMA : NEMA 13
    NEMA 4X
  • Tenue aux chocs IK : IK03 conformément à EN 50102
  • Normes : EN/IEC 60947-5-5
    UL 508
    EN/IEC 60947-5-1
    EN/IEC 60947-1
    CSA C22.2 No 14
    EN/IEC 60947-5-4
    JIS C 4520
  • Certifications du produit : CSA
    Listé UL
  • Tenue aux vibrations : 5 gn (12…500 Hz) conformément à IEC 60068-2-6
  • Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27
• Garantie contractuelle
  • Période : 18 mois
