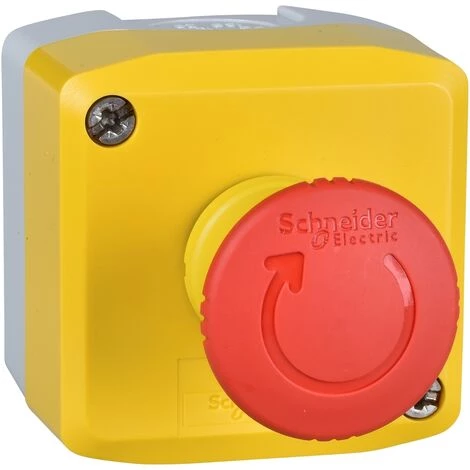

SCHNEIDER Harmony Boite Jaune 1 Arrêt D’urgence Rouge Ø40 Tourner Pour Déverrouiller 1O – XALK178

Caractéristiques

• Type de produit: Arrêt d’urgence
• Nombre de bouton(s): 1
• Diamètre: 40
• Matière: Plastique
• Couleur: Rouge, Jaune
• Caractéristiques: A clé

• Principales
  • gamme de produits : Harmony XALK
  • fonction produit : Poste de commande complet
  • nom abrégé de l’appareil : XALK
  • destination du produit : Pour unités de signalisation et de contrôle XB5 Ø 22 mm
  • application de la boîte pendante : Fonction d’arrêt d’urgence
    Fonction coupure d’urgence
  • couleur de la base du boîtier : Gris clair RAL 7035
  • couleur du capot : Jaune RAL 1021
  • matière : Polycarbonate
  • profil du dispositif de commande : 1 bouton-poussoir coup de poing
  • description des opérateurs : Rouge sans repérage 1 O »
  • remise à zéro : Tourner pour déverrouiller
  • composition de la boite de commande : 1 bouton-poussoir Ø 40 mm coup de poing, rouge – 1 « O » non marqué
  • fonctionnement des contacts : À action dépendante

«

• Complémentaires
  • entrée de câble : 1 masque pour entrée de câble <= 14 mm
    2 préperçages pour presse-étoupe de câble Pg 13 et ISO M20 <= 12 mm
  • poids : 0.194 kg
  • tenue au nettoyage haute pression : 7000000 Pa à 55 °C, 0,1 m
  • ouverture positive : Avec conforme à EN/CEI 60947-5-1 appendix K
  • course d’actionnement : 1.5 mm état électrique modifié par O »
    2.6 mm état électrique modifié par « F »
    4.3 mm course totale
  • force d’actionnement : 44 N état électrique modifié par « O » + « F »
  • durée de vie mécanique : 300000 cycle
  • mode de raccordement : Borniers à vis-étrier <= 2 x 1,5mm² avec embout conforme à EN/IEC 60947-1
    Borniers à vis-étrier >= 1 x 0,22 mm² sans embout conforme à EN/IEC 60947-1
  • couple de serrage : 0.8…1.2 N.m conforme à EN/IEC 60947-1
  • forme de la tête de vis : Transversal cruciforme Philips n° 1
    Transversal pozidriv N°1
    Perforé plat Ø 4 mm
    Perforé plat Ø 5,5 mm
  • matériau des contacts : Alliage d’argent (Ag/Ni)
  • protection contre les courts-circuits : 10 A cartouche fusible, gG conforme à EN/IEC 60947-5-1
  • [Ith] courant thermique conventionnel : 10 A conforme à EN/IEC 60947-5-1
  • [Ui] tension assignée d’isolement : 600 V, niveau de pollution: 3 conforme à EN/IEC 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN/IEC 60947-1
  • [Ie] courant assigné d’emploi : 0,125 à 240 V AC-15, A600 conforme à EN/IEC 60947-5-1
    0,25 à 120 V AC-15, A600 conforme à EN/IEC 60947-5-1
    0.1 A à 600 V DC-13, Q600 conforme à EN/IEC 60947-5-1
    0.27 A à 250 V DC-13, Q600 conforme à EN/IEC 60947-5-1
    0.55 A à 125 V DC-13, Q600 conforme à EN/IEC 60947-5-1
    1.2 A à 600 V AC-15, A600 conforme à EN/IEC 60947-5-1
  • durée de vie électrique : 1000000 cycle AC-15 à 2 A 230 V à 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
    1000000 cycle AC-15 à 0,125 120 V à 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
    1000000 cycle AC-15 à 4 A 24 V à 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
    1000000 cycle DC-13 à 0.2 A 110 V à 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
    1000000 cycle DC-13 à 0.5 A 24 V à 3600 cyc/h, facteur de charge: 0.5 conforme à EN/IEC 60947-5-1 appendix C
  • fiabilité électrique IEC 60947-5-4 : Λ < 10exp(-8) à 17 V et 5 mA conforme à EN/IEC 60947-5-4
    Λ < 10exp(-6)à 5 V et 1 mA conformément à EN/IEC 60947-5-4

«

• Environnement
  • traitement de protection : TH
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement : -40…70 °C
  • catégorie de surtension : Classe II conforme à IEC 60536
  • degré de protection IP : IP69
    IP67
    IP66 conforme à IEC 60529
    IP69K
  • tenue à l’environnement NEMA : NEMA 13
    NEMA 4X
  • Tenue aux chocs IK : IK03 conforme à EN 50102
  • normes : UL 508
    CSA C22.2 No 14
    IEC 60364-5-53
    EN/IEC 60204-1
    EN/IEC 60947-5-5
    EN/IEC 60947-5-4
    JIS C 4520
    EN/IEC 60947-1
    EN/IEC 60947-5-1
    EN/ISO 13850
  • certifications du produit : Listé UL
    CSA
  • tenue aux vibrations : 5 gn (f = 12…500 Hz) conforme à IEC 60068-2-6
  • tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conforme à IEC 60068-2-27
• Durabilité de l’offre
  • Statut environnemental : Produit Green Premium
  • RoHS (code date: AnnéeSemaine) : Conforme – depuis 0807 – Déclaration de conformité Schneider Electric
  • REACh :
  • Profil environnemental du produit : Disponible
  • Instructions de fin de vie du produit : Pas d’opération de recyclage spécifiques
• Garantie contractuelle
  • Période : 18 mois
