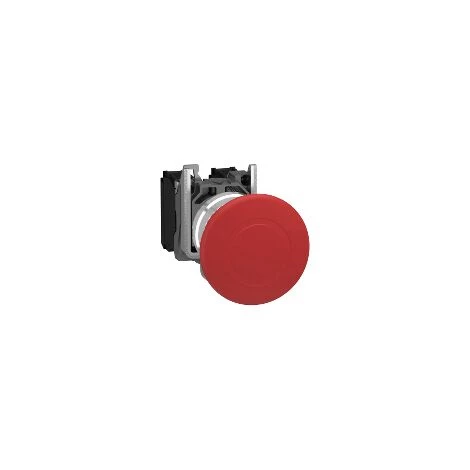

SCHNEIDER Harmony – Bouton Poussoir Arrêt D’urgence XB4 – Ø 22mm – Rouge – Pousser/tirer

Caractéristiques

• Type de produit: Arrêt d’urgence
• Nombre de bouton(s): 4
• Diamètre: 22
• Rappel: Collerette
• Couleur: Rouge

• Principales
  • Gamme de produits : Harmony XB4
  • Fonction produit : Bouton-poussoir d’arrêt d’urgence
    Bouton d’arrêt d’urgence
  • Nom de l’appareil : XB4
  • Matériau de la collerette : Métal plaqué chrome
  • Matière de l’embase de fixation : Zamak
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 1
  • Forme de la tête de l’unité de signalisation : Rond
  • Type d’unité de commande : déclenchement et accrochage mécanique
  • Type de tête : Standard
  • Remise à zéro : Pousser-tirer
  • Profil de l’unité de commande : Rouge coup de poing Ø 40mm, non marqué
  • Description des contacts : 1 « O »
  • Fonctionnement des contacts : À action dépendante
  • Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1
    Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1

• Complémentaires
  • Hauteur : 47 mm
  • Largeur : 40 mm
  • Profondeur : 82 mm
  • Description des bornes ISO n°1 : (21-22)NC
  • Poids du produit : 0,125 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m
  • Utilisation des contacts : Contacts standards
  • Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K
  • Course d’actionnement : 1,5 mm (état électrique modifié par « O »)
    4,3 mm (course totale)
  • Endurance mécanique : 3000000 cycle
  • couple de serrage : 0,8…1,2 N.m se conformer à EN 60947-1
  • Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevis
    Transversal compatible avec pozidriv N°1 tournevis
    Perforé compatible avec plat Ø 4 mm tournevis
    Perforé compatible avec plat Ø 5,5 mm tournevis
  • Matériau des contacts : Alliage d’argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
  • [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1
  • [Ui] tension d’isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1
  • [Uimp] tension assignée de tenue aux chocs : EN 60947-1 6 kV
  • [Ie] courant assigné d’emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
    6 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
    0,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
    0,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
    0,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-1
    1,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
    1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
    1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
    1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
    1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
  • Fiabilité électrique : Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4
    Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4
  • Personnalisable : Non
  • customizable :
  • Présentation du produit : Produit complet
  • Code de compatibilité : XB4
  • Couleur de la capsule : Rouge

• Environnement
  • Traitement de protection : TH
  • Température ambiante de stockage : -40…70 °C
  • Température de fonctionnement : -40…70 °C
  • Classe de protection contre les chocs électriques : Classe I se conformer à IEC 60536
  • Degré de protection IP : IP66 se conformer à CEI 60529
    IP67
    IP69
    IP69K
  • Tenue à l’environnement NEMA : NEMA 13
    NEMA 4X
  • Tenue aux chocs IK : IK06 se conformer à IEC 50102
  • Normes : EN/IEC 60947-5-1
    EN/IEC 60204-1
    EN/IEC 60947-5-4
    JIS C8201-5-1
    UL 508
    IEC 60364-5-53
    EN/ISO 13850
    EN/IEC 60947-1
    EN/IEC 60947-5-5
    CSA C22.2 No 14
    JIS C8201-1
  • Certifications du produit : DNV
    GL
    LROS (Lloyds register of shipping)
    RINA
    CSA
    Listé UL
    BV
  • Tenue aux vibrations : 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6
  • Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
• Durabilité de l’offre
  • Statut environnemental de l’offre : Produit Green Premium
  • Régulation REACh : Référence ne contenant pas de SVHC au-delà du seuil
  • Sans SVHC REACh : Oui
  • Directive RoHS UE : Conformité pro-active (Produit en dehors du scope légal RoHS UE)
  • Sans métaux lourds toxiques : Oui
  • Sans mercure : Oui
  • Information sur les exemptions RoHS : Oui
  • Régulation RoHS Chine : X
  • Profil environnemental :
  • Profil de circularité :
  • DEEE : Sur le marché de l’Union Européenne, le produit doit être mis au rebut selon un protocole spécifique de collecte des déchets et ne jamais être jeté dans une poubelle d’ordures ménagères.
