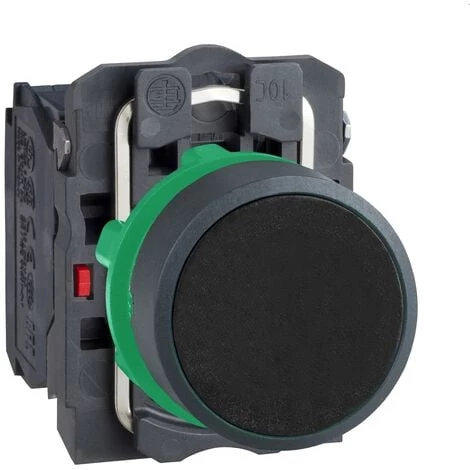

SCHNEIDER Harmony Bouton-poussoir Noir Ø22 – à Impulsion Affleurant – 1O+1F – XB5AA25

Caractéristiques

• Type de produit: Bouton-poussoir
• Diamètre: 5
• Fonctions: A rappel
• Rappel: Collerette
• Forme: Rond
• Matière: Plastique
• Couleur: Noir

• Principales
  • Gamme de produits : Harmony XB5
  • Fonction produit : Bouton-poussoir complet
  • Nom abrégé de l’appareil : XB5
  • Matériau de la collerette : Plastique
  • Matière de l’embase de fixation : Plastique
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 1
  • Forme de la tête de l’unité de signalisation : Rond
  • Type d’unité de commande : Rappel à ressort
  • Profil de l’unité de commande : Noir noyé non marqué
  • Description des contacts : 1 O » + 1 « F »
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Borniers à vis-étrier : <,= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1
    Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1

«

• Complémentaires
  • Hauteur : 42 mm
  • Largeur : 30 mm
  • Profondeur : 52 mm
  • Description des bornes ISO n°1 : (13-14)NO
    (21-22)NC
  • Tenue au nettoyage haute pression : 7000000 Paà 55 °C,distance: 0,1 m
  • Utilisation des contacts : Contacts standards
  • Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
  • Course d’actionnement : 1.5 mm (état électrique modifié par O »)
    2.6 mm (état électrique modifié par « F »)
    4.3 mm (course totale)
  • Force d’actionnement : 3,5 N (état électrique modifié par « O »)
    3,8 N (état électrique modifié par « F »)
  • Durée de vie mécanique : 10000000 cycle
  • Couple de serrage : 0.8…1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal tête compatible avec cruciforme Philips n° 1 tournevis
    Transversal tête compatible avec pozidriv N°1 tournevis
    Perforé tête compatible avec plat Ø 4 mm tournevis
    Perforé tête compatible avec plat Ø 5,5 mm tournevis
  • Matériau des contacts : Alliage d’argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [Ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [Ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
  • [Ie] courant assigné d’emploi : 0,125à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1
    0,25à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1
    0.1 Aà 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
    0.27 Aà 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
    0.55 Aà 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
    1.2 Aà 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 Aà 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle, AC-15, 0,125à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle, AC-15, 4 Aà 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle, DC-13, 0.2 Aà 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
    1000000 cycle, DC-13, 0.5 Aà 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
  • Fiabilité électrique IEC 60947-5-4 : Λ <, 10exp(-6)à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4
    Λ <, 10exp(-8)à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4

«

• Environnement
  • Traitement de protection : TH
  • Température ambiante pour le stockage : -40…70 °C
  • Température de fonctionnement : -40…70 °C
  • Catégorie de surtension : Classe II conformément à IEC 60536
  • Degré de protection IP : IP69
    IP67
    IP66 conformément à IEC 60529
    IP69K
  • Tenue à l’environnement NEMA : NEMA 13
    NEMA 4X
  • Tenue aux chocs IK : IK03 conformément à IEC 50102
  • Normes : EN/IEC 60947-5-1
    CSA C22.2 No 14
    EN/IEC 60947-5-4
    EN/IEC 60947-1
    JIS C 4520
    UL 508
  • Certifications du produit : LROS (Lloyds register of shipping)
    BV
    RINA
    GL
    CSA
    DNV
    Listé UL
  • Tenue aux vibrations : 5 gn (f = 2…500 Hz) conformément à IEC 60068-2-6
  • Tenue aux chocs mécaniques : 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27
    50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27
• Garantie contractuelle
  • Période : 18 mois
