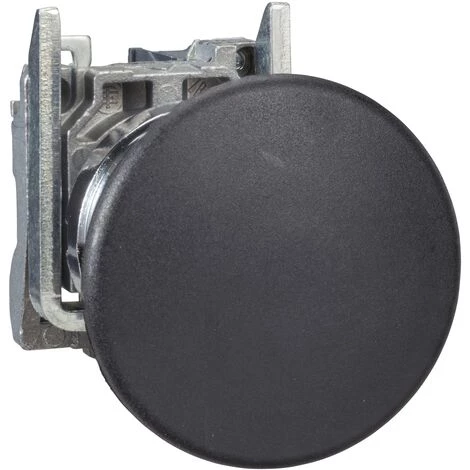

SCHNEIDER Harmony Bouton-poussoir Noir Ø22 – Coup De Poing Ø 40 – XB4BC21

Caractéristiques

• Type de produit: Bouton-poussoir
• Nombre de bouton(s): 4
• Rappel: Collerette
• Couleur: Noir

• Principales
  • gamme de produits : Harmony XB4
  • fonction produit : Bouton-poussoir complet
  • nom abrégé de l’appareil : XB4
  • matériau de la collerette : Métal plaqué chrome
  • matière de l’embase de fixation : Zamak
  • diamètre de fixation : 22 mm
  • vente par quantité indivisible : 1
  • forme de la tête de l’unité de signalisation : Rond
  • type d’unité de commande : Rappel à ressort
  • profil de l’unité de commande : Noir coup de poing Ø 40mm non marqué
  • description des contacts : 1 F »
  • fonctionnement des contacts : À action dépendante
  • mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conforme à EN/IEC 60947-1
    Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conforme à EN/IEC 60947-1

«

• Complémentaires
  • poids : 0.122 kg
  • tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • utilisation des contacts : Contacts standards
  • ouverture positive : Sans ouverture positive
  • course d’actionnement : 2.6 mm (état électrique modifié par F »)
    4.3 mm (course totale)
  • force d’actionnement : 3,8 N (état électrique modifié par « F »)
  • durée de vie mécanique : 5000000 cycle
  • couple de serrage : 0.8…1.2 N.m conforme à EN 60947-1
  • forme de la tête de vis : Transversal tête compatible avec cruciforme Philips n° 1 tournevis
    Transversal tête compatible avec pozidriv N°1 tournevis
    Perforé tête compatible avec plat Ø 4 mm tournevis
    Perforé tête compatible avec plat Ø 5,5 mm tournevis
  • matériau des contacts : Alliage d’argent (Ag/Ni)
  • protection contre les courts-circuits : 10 A cartouche fusible type gG conforme à EN/IEC 60947-5-1
  • [Ith] courant thermique conventionnel : 10 A conforme à EN/IEC 60947-5-1
  • [Ui] tension assignée d’isolement : 600 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
  • [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN/IEC 60947-1
  • [Ie] courant assigné d’emploi : 0,125 à 240 V, AC-15, A600 conforme à EN/IEC 60947-5-1
    0,25 à 120 V, AC-15, A600 conforme à EN/IEC 60947-5-1
    0.1 A à 600 V, DC-13, Q600 conforme à EN/IEC 60947-5-1
    0.27 A à 250 V, DC-13, Q600 conforme à EN/IEC 60947-5-1
    0.55 A à 125 V, DC-13, Q600 conforme à EN/IEC 60947-5-1
    1.2 A à 600 V, AC-15, A600 conforme à EN/IEC 60947-5-1
  • durée de vie électrique : 1000000 cycle AC-15 2 A 230 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
    1000000 cycle DC-13 0.2 A 110 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
    1000000 cycle AC-15 0,125 120 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
    1000000 cycle AC-15 4 A 24 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
    1000000 cycle DC-13 0.5 A 24 V 3600 cyc/h 0.5 EN/IEC 60947-5-1 appendix C
  • fiabilité électrique IEC 60947-5-4 : Λ < 10exp(-6) à 5 V, 1 mA dans environnement sain conforme à EN/IEC 60947-5-4
    Λ < 10exp(-8) à 17 V, 5 mA dans environnement sain conforme à EN/IEC 60947-5-4

«

• Environnement
  • traitement de protection : TH
  • température ambiante pour le stockage : -40…70 °C
  • température de fonctionnement : -40…70 °C
  • catégorie de surtension : Classe I conforme à IEC 60536
  • degré de protection IP : IP69
    IP66 conforme à IEC 60529
    IP69K
  • tenue à l’environnement NEMA : NEMA 13
    NEMA 4X
  • Tenue aux chocs IK : IK06 IEC 50102
  • normes : EN/IEC 60947-5-4
    JIS C 4520
    UL 508
    EN/IEC 60947-1
    CSA C22.2 No 14
    EN/IEC 60947-5-5
    EN/IEC 60947-5-1
  • certifications du produit : GL
    CSA
    DNV
    LROS (Lloyds register of shipping)
    BV
    Listé UL
    RINA
  • tenue aux vibrations : 5 gn (f = 2…500 Hz) conforme à IEC 60068-2-6
  • tenue aux chocs mécaniques : 10 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde conformément à IEC 60068-2-27
• Garantie contractuelle
  • Période : 18 mois
